Bohouši, pošlete mi ty fotky na mail (admin-zavináč-svarbazar.cz) a já vám pak dám odkazy na jejich zobrazení, nebo je sem rovnou vystavím, jo? Upload obrázků pro uživatele chystám do nové verze fóra, která se snad povede ještě v září.

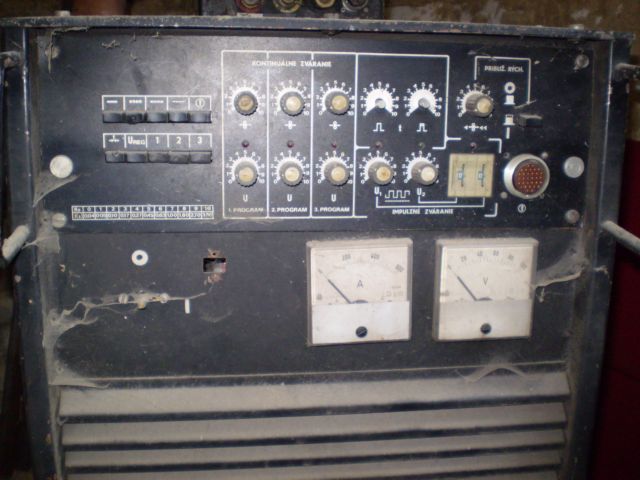

Z tlačítek na levé straně rozeznám pouze poslední v horní řadě, to by mohl být vypínač. Poslední tři tlačítka v dolní řadě jsou programové přepínače spojené s ovládacími prvky program 1, 2, 3, kdy si navolíš u každého programu určité napětí a tomu odpovídající posuv drátu. Dále odhaduji, že by tam měl být přepínač mezi metodou pulz a zkrat.
Metoda zkrat je tu nazvána jako kontinuální svařování.
Dále je tu možnost svařovat pulzním režimem, ale hned na začátku upozorňuji na nutnost použití směsného plynu a velké zkušenosti s touto metodou!!! Na rozdíl od moderních pulzních zdrojů, kde vše ovládáš jedním encodérem, zde si musíš nastavit šest na sobě závislých hodnot.
První potenciometr je na nastavení horního pulzního proudu. Druhý na základní pulzní proud. Třetí je napětí pro horní proud. Čtvrtý je napětí pro dolní proud. V tom hnědém čtverečku by měli být časy pro horní a základní proud. U nových zdrojů je to dáno frekvencí, takže si myslím, že oba časy by mohly být stejné.

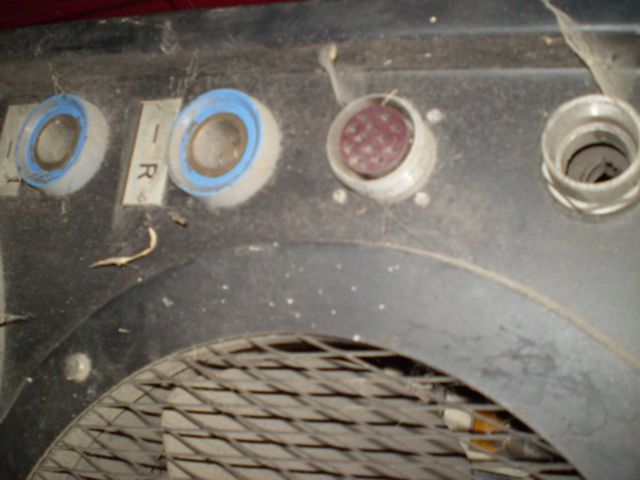

Přibližovací rychlost je asi jasná. Ten PIN konektor je asi dálkový ovladač.
Dále mi u toho chybí nějaký svazkový kabel na propojení zdroje s podavačem.
Já ten zdroj neznám, ale snad by tam měla jít i obalovaná elektroda.

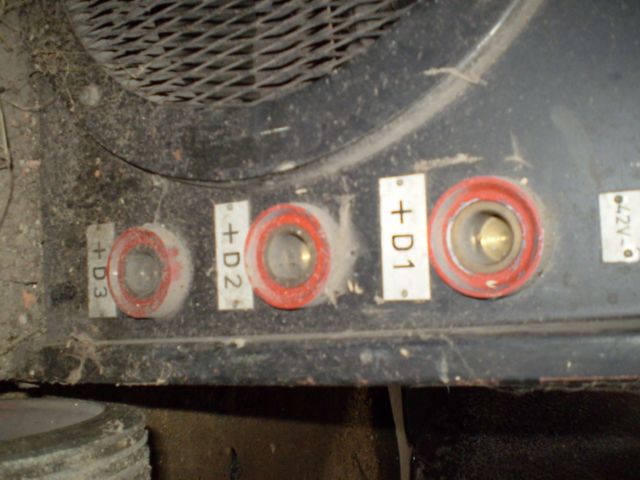

Výstupy na tlumivce a jakési snad odpory by měli vědět spíše elektronici.

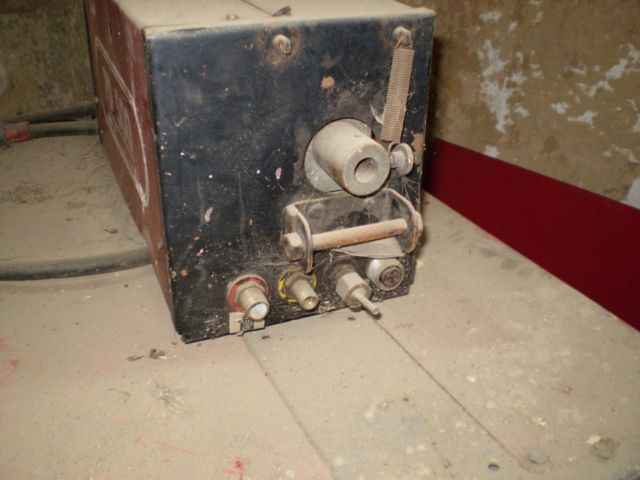

Možná by to chtělo předělat podavač na eurokoncovku hořáku. Na vodu tam výstupy jsou, ale ta u toho není.
Ale jak říká kamarád " voda se dá přidělat ke každému zdroji".

zdravím
Dalo byse z obyčejnýho ceóčka udělat i TIG svářečka ?třeba vyměnit hořák na TIG.
Děkuji

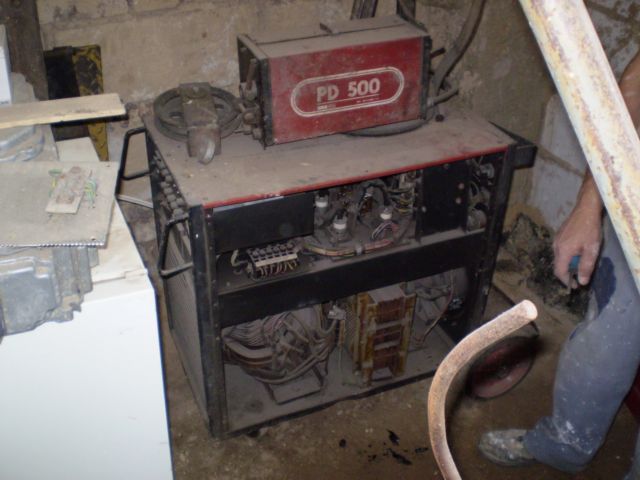

Po letech otevírám tohle téma, protože se musím pochlubit tím, že jsem měl dnes předčasného ježíška To nefunkčí PPčko, které popisuji na začátku vlákna jsem si totiž přivezl dneska domů - a úplně zadarmo Ten kamarád mi ho prostě věnoval, protože mu tam překáželo, takže časem se určitě pustím do opravy. Nejdřív ho musím vyfoukat vzduchem, protože je hrozně zaprášené a pak udělám obhlídku v jakém je stavu a co všechno chybí. Už teď vím, že chybí hořák, kabely, nějaké kladky v podavači, taky jsem zahlídnul nějaký odpojený dráty...no prostě tam bude práce jak na kostele. No každopádně sehnat zadarmo PP500.21 je docela slušný, né? Chtěl bych Vás požádat, zda-li někdo nemá náhodou el.schéma a manuál? Určitě by mi to usnadnilo opravu. Dočetl jsem se, že kolega Zděšte má dobré zkušenosti s těmito stroji, tak už teď se těším na "spolupráci" Časem doplním informace + nějaké fotky

Moc děkuji za gratulaci, taky si myslím, že jsem udělal dobře. Jen bych se Vás chtěl zeptat na jistou věc, když těmto strojům rozumíte a máte s nimy zkušenosti. Nikde jsem neviděl, že by někdo nabízel dokumentaci k PP500.21, ale PP315.21 je nabízena poměrně často. Mám možnost sehnat úplnou dokumentaci k PP315.21 (návod + servisní dokumentace) a tak se chci zeptat jaký je rozdíl mezi těmito stroji? Předpokládám, že ovládací část by mohla být stejná, ale v silové určitě rozdíly budou. Jde mi jen o to, kdybych objednal tu kompletní dokumentaci na 315, jestli mi nebude k ničemu, třeba kvůli velkým rozdílům.....

Děkuji za odpověď

Tak s tím, že bych využil celý rozsah "pětistovky" ani nepočítám, protože lodě ani mosty nezpravuju Na to bych neměl ani jističe v přípojce Dnes jsem se na ni byl podívat, oprášil jsem ji, oddekloval a opticky prolédl celý stroj. Našel jsem několik nesrovnalostí.
Nejdříve ty triviální:

1) síťová šňůra je uštípnutá (maličkost)
2) ve stroji jsou 3 porcelénové pojistky a po kontrole jsem zjistil, že jsou mechanicky polámané

Složitější:

1) Zjistil jsem, že v tom řízeném usměrňovači, který je tvořený šesticí tyristorů jsou 3 moduly, které pravděpodobně ovládají řídicí elektrody tyristorů (soudě podle malých transformátorků - zřejmě galvanické oddělení). Ty moduly tam jsou jenom dva a třetí chybí. Vysí tam pouze dráty a ve spodním plechu jsou šroubky. Ostatní dva tam jsou a na nich jsou ty klasický teslácký foliový kondenzátory (hnědý), který jsou popraskaný. Kondenzátory se vymění snadno, ale horší to bude s tím chybějícím modulem (kvůli těm trafíčkům). Myslíte, že bych sehnal celý modul? Popřípadě budu muset namotat....
2) Další problém jsem objevil v zadní části stroje mezi tlumivkou a spodním ventilátorem. Vysí tam svazek 4 vodičů (podle značení asi čísla 51 až 54 - dva červené a dva bílé), který je uštípnutý. Podle délky by dosáhl až na svorkovnici transformátoru svařovacího proudu, ale tam asi patřit nebude. Nemohlo to být napojení na tu robotickou ruku, kde původně tento stroj stál?

Později nafotím nějaké fotky a jestli najdu něco dalšího, tak dám vědět. Podavač drátu jsem ještě neprohlížel. Každopádně zatím děkuji za cené informace uživateli Zdeště Jdu si zjednat tu dokumentaci pro PP 315, až je doma co nejdříve.

Jinak jaký hořák si mám pořídit? Předpokládám nějaký z řady RD, že jo? Bude mi stačit vzduchem chlazený, protože vysoké proudy stejně nevyužiju a vodníka nemám.

Editoval Bohouš (06-11-2010 18:24:44)

Dobrý den,
Zapalovací modul asi seženete, kondenzátory jsou většinou vpořádku to jen mráz roztrhal jejich obaly. Co se týká nějakých kabelů 51 -54 nemohu sloužit, bylo by to třeba vidět. Ale podívejte se, kde jsou druhým koncem zapojeny a třeba se dopátráme výsledku. Co se týká připojení robota, tak ten by měl být připojen přes kruhový konektor na panelu ovládání. Tudy počítač zadává pokyn svářecímu zdroji. Napádá mne jen to, že kabely 51-54 by mohly být vyvedené snímání napětí a proudu popř. otáček podavače pro robota??? je to jen hypotéza!!!!
Hořák, je zcela jedno jaký pořídíte zda RS, RD, TB, MB  apod. jen musí odpovídat příslušnému přenášenému výkonu ,pokud nevybavíte zařízení EUROkoncovkou potom budete muset namontovat ZEZ koncovku na hořák, ale to není žádný problém. S případnými potřebami ND Vám pomohu.
S pozdravem Zdeště

Editoval zdeště (06-11-2010 21:01:21)

Dobrý den,
Hořák RD byl a je, dle mého názoru, hořák osvědčený zvláště jeho rukojeť je zcela univerzální, vestavěný spinač a solidní odlehčovací pružina nebyla ještě ničím "novým " překonána. Škoda, že se ABICOR /binzel/ zapojil do různých modernizací a plastových pokusů.
Podobně se vynachází i rukojeť firmy Trafimet. Ta, i když už má módní kloub /který nic neřeší/ , tak zde je opět zachována kvalitní pružina, opět univerzální použití. Solidní ergonometrie je přece jen trošku dál než RD.
Váš podavač utáhne i slona. Něco tak robustního se dnes již nevidí.
RD 25- 5m je dobrá volba, jeho zatěžovatel jej předurčuje pro střední zátěž což pro běžné požadavky stačí.
Ty dráty na 2. foto nejsou náhodou napájení ventilátorů?
S pozdravem Zdeště

Nenapsal jste, zda jste zařízení již spustil.

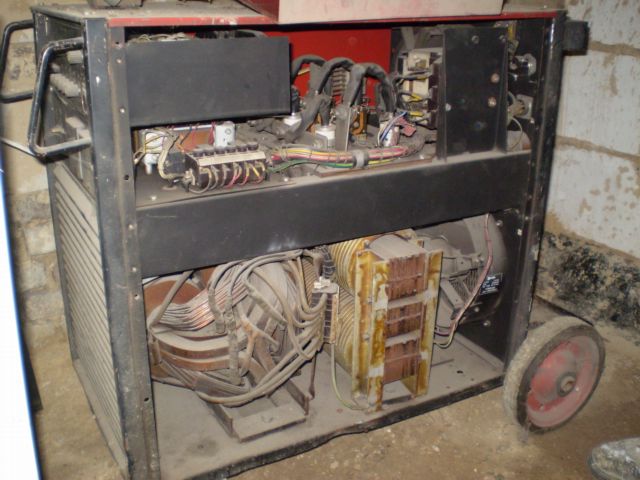

Tak jsem udělal pár fotek s detaily svářečky a zatím objevených defektů:

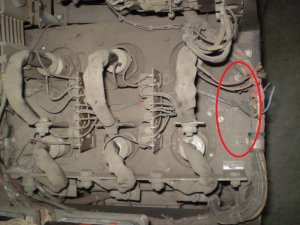

Zde je ten uštípnutý svazek - od ventilátorů opravdu není

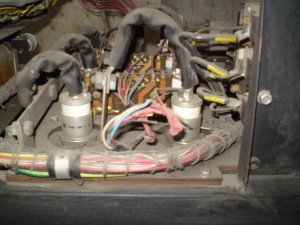

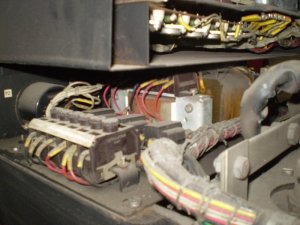

Zde je detail toho chybějícího modulu

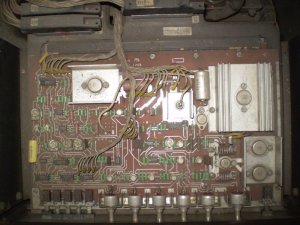

Řídící deska

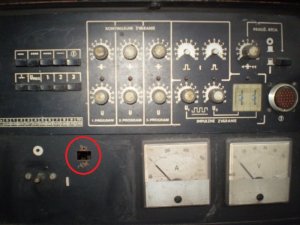

Přední panel, kde pravděpodobně chybí nějaký spínač. Je to originál nebo to bylo přidělávaný dodatečně?


Vpředu bočník a vzadu jsou ty porcelánový pojistky, který jsou taky rozbitý

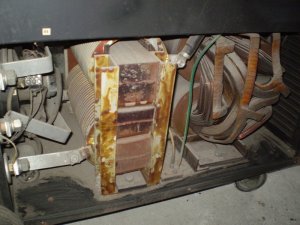

Tlumivka a transformátor

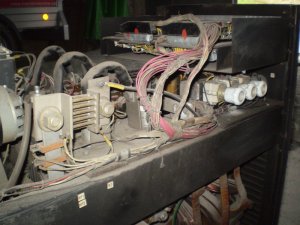

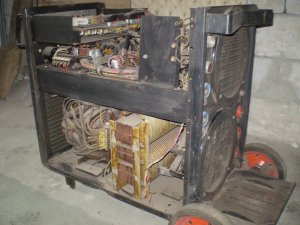

Z boku

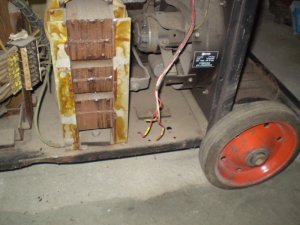

Zdroj

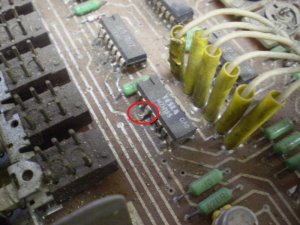

Všiml jsem si, že jeden IO (MHZ185) má ohnutý jeden pin směrem nahoru. To asi není OK, co?

Chtěl jsem udělat ještě fotky podavače, ale náhle mi zhebnul foťák, tak snad jindy. Každopádně až to vyfoukam vzduchem, tak se možná ukáže ještě víc defektů

Editoval Bohouš (07-11-2010 15:50:52)

Jako velkou výhodu bych viděl klasickou elektroniku bez počítače , která se dá jednoduše opravit , je-li schema . Bude třeba změřit a vyměnit kondíky , všechny . Také ty Isostaty (přepínače) budou díky přídělu prachu nespolehlivé-vyměnit . Otázka pro kolegu zdeště , kdopak asi motal tato trafa ? Tuto konstrukci (mechanickou) jsem ještě neviděl . Krásné už na pohled . Pro seřízení tyristorového usměrňovače bude třeba osciloskop .
