#1 25-02-2009 20:43:24

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

TIG - otočný stůl vývoj

Du dělat svařování trubek-výfuků na automatu. Moej představa je soustruhový vybavení 3 kusy
- stůl 140*400 mm s T-slotama
- vřeteno na univerzálu 150-200 mm
- koník

Otáčení vřetenem krokovým motorem přes řemen v převodu 1:2
- převod kostry zatím přes koníka s otočným hrotem abych nezničil ložiska ve vřetenu., Nicméně jde o malé proudy na svařování hliníku i tak by se mu nemělo nic stát.
- řízení krokáče obvodem 555 na pulzy a směr otáčení kolíbkovym přepínačem
Kdo se přidá?smile

Editoval Gasserman (25-02-2009 20:44:02)

Offline



#2 25-02-2009 21:37:22

ezopaci
Člen
Registrovaný: 28-10-2008
Příspěvky: 107
Web

Re: TIG - otočný stůl vývoj

Krokovy motory co znam potrebuji pulsy do jednotlivych vinuti. To jen s 555kou neudelas.
Nebo existuji krokace co jim staci "puls sem", "puls tam" ?


Tomas
BauBau trafo + "lehky tuning" smile
https://photos.app.goo.gl/DKwMLQ0AUgSwuSsh2

Offline



#3 25-02-2009 22:08:53

admin
Administrator
Registrovaný: 07-06-2006
Příspěvky: 1169
Web

Re: TIG - otočný stůl vývoj

No, řídit otáčky krokáče 555-kou a smysl otáčení kolíbkovým přepínačem, to je teda věc smile Sice by se dal za tu 555-ku pověsit nějakej posuvnej registr, ale myslím, že je to zbytečný. Stejnou parádu nadělá stěračovej motorek se šnekovou převodovkou, kterej se s tou 555-kou dá spolehlivě ovládat taky. 555-ka se zapojí jako generátor PWM. "Kolíbka" na změnu směru otáček může zůstat smile

Offline



#4 25-02-2009 22:11:29

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

Udělam - 555tkou budu řídit jen množství pulsů do TA3485 driveru před krokáčem a DIR budu přepínat ručně. Ano ta 555 bude jak PWM generátor do riveru ovládaná potenciometrme nebo pedálem. Už sem si vyhlíd i pedál v hudebninách  na baskytary smile

Editoval Gasserman (25-02-2009 22:17:01)

Offline



#5 25-02-2009 22:14:08

admin
Administrator
Registrovaný: 07-06-2006
Příspěvky: 1169
Web

Re: TIG - otočný stůl vývoj

No, tak to je jiná. Použití driveru nebylo v prvním příspěvku zmíněno, ač je to mnohem důležitější informace než to, čím se budou generovat prvotní impulsy smile Držím palce a jsem žádostiv dalších podrobností z vývoje.

Offline



#6 25-02-2009 22:19:04

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

******Držím palce a jsem žádostiv dalších podrobností z vývoje.
To sme minimálně dva:D Zkusim to do rána rozběhat. Zejtra postavíme točnu a pozejtří svaříme když sme se včera naučili s tigem ne??  big_smile big_smile Mezitim a kafem bych ještě potřeboval postavit vozík protože se mi to válí na podlaze. Zatim favoritem je jednoznačně Bohuš made http://www.svarforum.cz/forum/zobrobr.p … 280496.jpg Lepší sem zatím neviděl

Editoval Gasserman (25-02-2009 22:22:25)

Offline



#7 25-02-2009 22:21:01

admin
Administrator
Registrovaný: 07-06-2006
Příspěvky: 1169
Web

Re: TIG - otočný stůl vývoj

Do rána? Tak to jsem žádostiv dvojnásob. Takhle se píšou dějiny, zatímco já budu hnípat smile Těším se na ranní info... big_smile

Offline



#8 25-02-2009 22:23:46

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

Bude to sice na break boardu ale musí to jít! smile

Offline



#9 25-02-2009 22:26:14

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

Daj se sem nahrávat obrázky nebo je musim nasypat jinam a jen prolinkovat? Koukam manuál nic se tam nepíše jen
http://www.punbb.org/img/small_logo.png

Editoval Gasserman (25-02-2009 22:26:27)

Offline



#10 25-02-2009 22:29:09

admin
Administrator
Registrovaný: 07-06-2006
Příspěvky: 1169
Web

Re: TIG - otočný stůl vývoj

Dají se sem nahrávat, viz Galerie obrázků v menu. Trochu se to řešilo tady: http://www.svarforum.cz/forum/viewtopic.php?id=97 - trochu dál v příspěvcích.

Offline



#11 25-02-2009 22:35:42

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

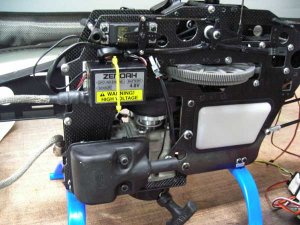

Test
http://www.svarforum.cz/forum/uploads/thumbs/866_t600g_2.jpg

Offline



#12 25-02-2009 22:36:56

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

Suprr de to!!  Dikes!

Offline



#13 26-02-2009 05:23:18

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

Ta pome:)

http://www.svarforum.cz/forum/uploads/thumbs/866_stepper_2.jpg

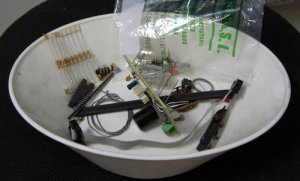

Driver korokového motoru jen zaletovat

http://www.svarforum.cz/forum/uploads/thumbs/866_stepper_1.jpg

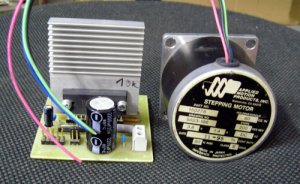

Hotovo

http://www.svarforum.cz/forum/uploads/thumbs/866_stepper_3.jpg

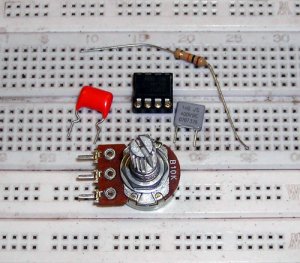

555 + potřebné součástky k základnímu astabilnímu zapojení

http://www.svarforum.cz/forum/uploads/thumbs/866_stepper_4.jpg

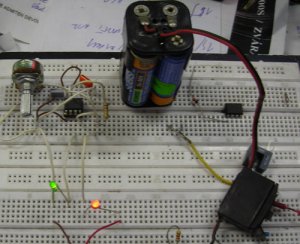

Už to svítíčkuje za chybějící odpory před ledkama mě nebijte:)
http://www.svarforum.cz/forum/uploads/thumbs/866_stepper_5.jpg

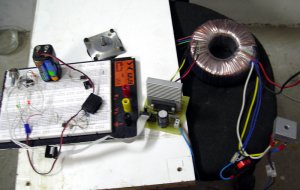

Celkové zapojení: toroidní trafo, můstek, KM a 555 jako PWM

Editoval Gasserman (26-02-2009 05:29:49)

Offline



#14 26-02-2009 06:26:29

Bohouš
Člen
Registrovaný: 15-06-2007
Příspěvky: 325

Re: TIG - otočný stůl vývoj

Hmm koukám - tady je někdo noční tvor, viď? smile Nedávno jsi taky svařoval ještě ve 3 ráno. Buď jsi něčím nadopovanej nebo míváš noční a děláš si samý melouchy!!!! smile

*******Už sem si vyhlíd i pedál v hudebninách  na baskytary
Paráda. Začíná mě to velice zajímat - svařování/baskytara. To je pro mě střet zájmů!!!! smile

*******potřeboval postavit vozík protože se mi to válí na podlaze. Zatim favoritem je jednoznačně Bohuš made
O díky. Jsem rád, že se Ti líbí moje práce smile Okoukal jsem to ok Kuhtreibera, který to prodává asi za 5000Kč. Něž to kupovat, tak jsem to radši obšlehnul.

http://www.kuhtreiber.cz/acdc.html

Jinak moc Ti fandím, protože nějaký navařovací stroj by se mi taky líbil. Kde se dá sehnat takový pěkný vřeteno ze soustruhu?

Editoval Bohouš (26-02-2009 06:27:30)


Svářeč (lepič) amatér MMA, MAG, TIG
KS 250R, KITIn 165, Gude 145+HFU 400
Maximal 2005 (MAG); TIG AC/DC 200A P
Plasma Berlan BPS40, autogen

Offline



#15 26-02-2009 06:39:15

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

Jo nadopovanej TIGem do ruda smile Už nosim kalhoty a triko s dlouhym rukavem.))
V tom pedalu je jistě jen nějakej odpor - zabudujem nebo vymenime. Ale to až ke stolu ted bych to rad na vreteno a otacet a varit bejakou konstantni rychlostí nalezenou potenciometrem a ne u toho stat na pedalu: )
No pekny s tim vozikem uz sem Te vsude vychvalil ze ses autor.))))))) Ale jak tak nanej koukam mas lepsi:))
Vreteno vsude kde prodavaj Sieg china http://www.mini-lathe.com/Mini_lathe/Tuning/tuning.htm
Koupil sem kleště na elektrodu a zapojil ji do plusu a kostru do mínusu a zkusil svařovat jako normální svářečkou. Je to bomba ale trvá mi dlouho než najdu správnej proud aby to vůbec vařilo a pak hned zas nepalilo. 45 je už málo, 50 hodně 48 je bomba.  Je to normální? Maj ty kabely bejt jak je mam na svařování MAA ??

Editoval Gasserman (26-02-2009 07:01:50)

Offline



#16 26-02-2009 07:05:36

Bohouš
Člen
Registrovaný: 15-06-2007
Příspěvky: 325

Re: TIG - otočný stůl vývoj

Jo. Jaký máš kabely je úplně buřt. Hlavně aby měli dostatečný průřez a byly kvalitní, tzn. žádný povolevý šrouby na kleštích apod. Udivuje mě, že jsi k tomu neměl kabely na MMA. Já je u toho normálně měl. Vždyť je to přeci stroj MMA/TIG, tak je logické, že by je k tomu měli dát.....
Jinak ty začátky jsou vždycky těžký. Než to člověk dostane do oka a odhadne správný proud. Začal jsem používat pedál a práce je snažší. Začneš málo, rozkoukáš se a přidáváš podle potřeby. Když už vydíš, že se dělá velká lázeň a má to tendence propadat se, tak prostě ubereš. Ale v Tvém ”automatizovaném” případě opravdu stačí ze začátku najít tu správnou hodnotu a potom jí necháš pevně nastavenou.Pak už jenom zapneš posuv a vaříš, jak Vitana!!! smile


Svářeč (lepič) amatér MMA, MAG, TIG
KS 250R, KITIn 165, Gude 145+HFU 400
Maximal 2005 (MAG); TIG AC/DC 200A P
Plasma Berlan BPS40, autogen

Offline



#17 26-02-2009 07:19:21

admin
Administrator
Registrovaný: 07-06-2006
Příspěvky: 1169
Web

Re: TIG - otočný stůl vývoj

Dobré ráno, pánové. Vidím, že se věci pohnuly žádoucím směrem smile V jiném vláknu chce někdo stavět navařovací stroj z gramofonu, tady se zase bude regulovat svářečka pedálem od baskytary, to jsou věci... smile

Offline



#18 26-02-2009 08:20:26

gondis
Člen
Registrovaný: 20-01-2009
Příspěvky: 335

Re: TIG - otočný stůl vývoj

Chlapi volume pedál na baskytaru... v čem je problém??? dyt je to to co je potřeba... nic vhodnějšího neznám:-)

Offline



#19 26-02-2009 11:34:19

Petr
Moderator
Registrovaný: 10-02-2007
Příspěvky: 703
Web

Re: TIG - otočný stůl vývoj

Ještě by to chtělo podavač drátu a je to dokonalý. smile
http://www.omnitechweld.cz/cze/clanky/m … i_WIG.html
http://www.hersvartechnik.cz/12883-svar … -easy-tig/

Editoval Petr (26-02-2009 11:42:04)

Offline



#20 26-02-2009 12:54:10

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

******Chlapi volume pedál na baskytaru... v čem je problém??? dyt je to to co je potřeba... nic vhodnějšího neznám:-)
******Ale v Tvém ”automatizovaném” případě opravdu stačí ze začátku najít tu správnou hodnotu a potom jí necháš pevně nastavenou.Pak už jenom zapneš posuv a vaříš, jak Vitana!!!
Ale udělám to stejně protože když už se to dělá, ať už to umí šicko a je to univerzální tedy na soustruh na stůl horizontálně i vertikálně případně rovnou naklánění.  big_smile Podavač drátu je jednoduchej - dvě gumový kola přitisknutý k sobě hnaný krokáčem a je to.. Tak doufám že dnes zatočíme! Už mám oz řemen i kola!

Editoval Gasserman (26-02-2009 12:57:34)

Offline



#21 26-02-2009 13:45:22

gondis
Člen
Registrovaný: 20-01-2009
Příspěvky: 335

Re: TIG - otočný stůl vývoj

Gassssssiiiii!!!!!!!!!!!
Jestli můžu radit použij motor ze steračů např z nákladáku na 24v jsou i na víc. krokový motor nebude vhodný.. a tento bude mít vetší sílu

Offline



#22 26-02-2009 13:49:02

gondis
Člen
Registrovaný: 20-01-2009
Příspěvky: 335

Re: TIG - otočný stůl vývoj

možná i budu moct nabídnout co budeš potřebovat

Offline



#23 26-02-2009 14:00:17

gondis
Člen
Registrovaný: 20-01-2009
Příspěvky: 335

Re: TIG - otočný stůl vývoj

mám i motor s nápisem wirefeder motor SWf Germany

a pak krokáč maxon motors switzerland

shodou okolností z profi zařízení

Offline



#24 26-02-2009 14:44:09

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

Gondis: Na co sílu? Nejdu točit tunovym obrobkem ale 100gramovym vyfukem:)
ALL: Krása že? Cena 25 Eur! Yamaha FC7 Je  dobře těžkej 2 kila jistě základna velmi robustní a ovládání velmi přesné.
http://www.svarforum.cz/forum/uploads/thumbs/866_pedal.jpg

Editoval Gasserman (26-02-2009 14:46:40)

Offline



#25 26-02-2009 14:48:37

Gasserman
Člen
Registrovaný: 19-01-2009
Příspěvky: 72

Re: TIG - otočný stůl vývoj

Bohuš čim si vařil stůl elektrodou MMA nebo TIGem DC? pulsně nebo lineárně? Kolik asi amper?

Offline
