Rotační polohovadlo home made

Tak pro ukázku jsem dávám své rotační polohovadlo, které předčilo mé očekávání. Díky Vám za rady ohledně uhlíku a nakonec se vše podařilo. Sranda je, že nakonec jej pohání motorek s převodovkou o váze asi 200g (původní měl 1,5kg je vidět na fotce) s neskutečnou sílou a zastavit ho se nepodařilo smile  Ve vertikální poloze udrží bez fixace základny 10kg a s fixací jsem měl v 160-ce univerzálce 35kg ocelový špalek.

http://svarforum.cz/forum/uploads/thumbs/1176_pol_1.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_pol_2.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_pol_3.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_pol_99.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_pol_10.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_pol_11.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_pol_4.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_pol_5.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_pol_6.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_pol_7.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_pol_8.jpg

Editoval Discovera (08-04-2019 20:16:39)

Offline



#2 08-04-2019 20:32:04

jirkati
Moderator
Místo: Liberec
Registrovaný: 07-12-2007
Příspěvky: 4427

Re: Rotační polohovadlo home made

Pěkná práce.

Offline



#3 08-04-2019 21:11:15

SO 545
Člen
Registrovaný: 15-11-2008
Příspěvky: 996

Re: Rotační polohovadlo home made

ciste prevedenie. klobuk dole.

Offline



#4 08-04-2019 21:18:33

michal84
Člen
Registrovaný: 02-08-2011
Příspěvky: 199

Re: Rotační polohovadlo home made

Tiez som si nieco podobne spravil. Na regualciu otacok som pouzil PMW a pri zvarani tigom to nerobilo dobrotu. Prednastavena rychlost sa menila po zapaleni obluku. Akonahle obluk zhasol, rychlost otacania bola konstantna. Musim to este nejak vychytat + dorobit podradeny pedal k prvej regulacii nech si to viem este citlivejsie doladit. Kazdopadne je to fajn pomocnik - aj ked moj ma tak o 20kg menej smile

Offline



#5 08-04-2019 21:24:20

Discovera
Člen
Místo: Olomouc
Registrovaný: 07-06-2009
Příspěvky: 1421
Web

Re: Rotační polohovadlo home made

michal84:  https://www.ebay.com/itm/DC-10V-50V-PWM … 0148.m2813   tentojede bez problémů...HFko mu nedělá problémy. Svůj sem nevážil, ale přes 20kg má určitě. Váha ovšem nahradí veškeré nedostatky  typicky levných čínských polohovadel.  Vyšel mě celkem na 5500Kč. Kdybych měl známého co by mi tu hřídel udělal bylo by to levnější. Jen za hřídel se stáhnutým ozubeným kolem jsem platil firmě 4500

Editoval Discovera (08-04-2019 21:32:41)

Offline



#6 08-04-2019 21:44:49

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8566

Re: Rotační polohovadlo home made

Moc pěkné. A to ti to ozubené kolo celé vyráběli? To je pálka.


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#7 08-04-2019 22:09:02

Discovera
Člen
Místo: Olomouc
Registrovaný: 07-06-2009
Příspěvky: 1421
Web

Re: Rotační polohovadlo home made

varok: Ne ozubené kolo je kupované u Haberkorn.cz ...hřídel, stahované kolo (tloušťka kola je 2cm...já chtěl stáhnout na každé straně půl čísla...už tak to kolo bylo těžké...ušetřený cenťák jsem využil na oboustranné silonové patky-podložky, které odizolovaly celé kolo od hřídele).
Jinak se podívej kolik stojí nejlevnější polohovadlo u nás a co je to za prcka....to co jsem za svůj dal je pro mě zadarmo a hlavně se nemusím otáčet kolem trubky. Nestydím se říct, že neumím svařovat pohledově kolem trubek....nemám to rád a když si to můžu ulehčit udělám to.

Editoval Discovera (08-04-2019 22:12:40)

Offline



#8 08-04-2019 22:13:46

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8566

Re: Rotační polohovadlo home made

Hm, tak to je cena. Tak ať dlouho slouží.


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#9 25-02-2024 22:38:36

Discovera
Člen
Místo: Olomouc
Registrovaný: 07-06-2009
Příspěvky: 1421
Web

Re: Rotační polohovadlo home made

Kdyby snad někdo chtěl polohovadlo a nechtělo se mu to dělat, tak mám ještě 5 kousků volných z 10-ti. Je to verze 2.0 ...váha 14kg s  dvěmi možnými verzemi motorizovaných převodovek ( 1 typ 35kg/cm a 2 typ 75kg/cm - ten na obrázku). Uhlík je opět umístěn do mosazné klece a "přivařen" CuSi3 k jaklu...přítlak pružinou přímo do hřídele. Možnost ovládání bez nebo s pedálem.
http://svarforum.cz/forum/uploads/thumbs/1176_1708895755992.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_1708895755971.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_1708895755979.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_1708895755986.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_1708896333892.jpg

http://svarforum.cz/forum/uploads/thumbs/1176_1708896333898.jpg

Offline



#10 26-02-2024 09:09:48

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2756

Re: Rotační polohovadlo home made

Moc pěkný. Akorát tam chybí nastavitelnej stoleček pro podložení ruky při TIGu smile. Ale já ho taky nemám, už pár let. A pokaždé, když hledám vhodně velkou cihlu místo něj, si říkám, že už bych ho měl konečně dodělat.

Offline



#11 26-02-2024 13:08:18

Frank
Člen
Místo: USA
Registrovaný: 24-11-2007
Příspěvky: 2440
Web

Re: Rotační polohovadlo home made

Discovera -

Fantastický! Velice podobný jsme používali na menší výrobky ve firmě kde jsem pracoval. Byly továrně vyrobený v USA. Nevím, jak máš vyřešený problém, který jsme s těmito polohovadly měli při použití TIG. Problém byl v průniku HF při startu svařování do ovládání electroniky, kdy to ovlivnilo nastavenou rychlost. (rychlý skok vpřed). Místní údržbáři tam potom vmontovali před řídící obvody odrušovací člen a bylo to v pohodě. smile

https://www.woodwardfab.com/product-cat … sitioners/

Editoval Frank (26-02-2024 13:13:42)

Offline



#12 26-02-2024 22:33:52

Discovera
Člen
Místo: Olomouc
Registrovaný: 07-06-2009
Příspěvky: 1421
Web

Re: Rotační polohovadlo home made

pafik1605 : Rozumím a kdysi u prvního polohovadla jsem nad tím taky přemýšlel. Nakonec jsem to ale neudělal. Na svařovacím stole mám vždy přípravek ze dvou trubek ve stylu jeřábu a to zasunu do otvoru stolu pro svěrky a vrchní trubku si nastavím dle potřeby.

Frank :  Základem je výkonný 60A PWM regulátor, ten je sám o sobě dost blbuvzdorný HF-ku, než-li regulátory do 20-30A a pak samotný regulátor umístit na plastové, teflonové distanční sloupky. Zdroj může být jak trafo, tak i spínaný. Takto funguji už  skoro 6 let a HF mě vůbec nevzrušuje. Za celou dobu se mi stalo asi 3x, že se mi vyplo PWM-ko. Bylo to ale způsobené odkrytovanou mašinou  a 30cm od polohovadla.  To polohovadlo co jsi dal odkazem stejné jsem měl půjčené i já  a byla to katastrofa. Měl jsem pod rukami jak čínské tak "německé" od ceny 9000 do 80tis (to bylo půjčené) a ani jedno polohovadlo nebylo schopno pracovat s tigem v AC režimu...DC to jakš takš dávalo.

Jinak já na něm dělám i hřídele o váze až 30kg , tak jak ty kryty elektromotorů co je na fotce a celkově zatížení vůbec neřeším. Nejtěžší byla hřídel o váze 52kg délky 1m...prostě zajistím polohovadlo na stole a jedu. To polohovadlo mě doslova živí !  ...a teď nemyslím, že bych je vyráběl jak na běžícím pásu a prodával je....dělám co dva roky 10ks a ty následně nabídnu....jsou většinou dost rychle pryč a zatím si nikdo nestěžoval...naopak. Všichni si ho chválí právě na tiga, jak blbuvzdorností HFka, tak mobilitou a možností pouštět ochranný plyn přes hřídel. A za tu cenu dostane dotyčný dost (krom univerzálky...to je u 125ky dalších 1600)

Editoval Discovera (26-02-2024 22:42:24)

Offline



#13 27-02-2024 01:17:49

Frank
Člen
Místo: USA
Registrovaný: 24-11-2007
Příspěvky: 2440
Web

Re: Rotační polohovadlo home made

Discovera:
Díky! No, právě! Ty polohovadla bez odrušení nebylo možné používat na AC a jakž takž fungovaly na DC TIGu. Tehdy to byl velký problém a nikdo nevěděl co s tím. Někdy to dokonce odnesla celá řídící jednotka. Potom i za mého přispění se to povedlo odrušit. Proto mně to zaujalo. smile
My jsme na tom navařovali stellitová sedla ventilů apod. Měli jsme několik velikostí až po obrovské, na několik tun...

Offline



#14 27-02-2024 06:42:29

Radim
Člen
Místo: Severní Morava
Registrovaný: 17-12-2008
Příspěvky: 4508

Re: Rotační polohovadlo home made

Bez filtru by mohlo stačit nebo aspoň problém zmírnit napájení regulace motorku z jiné fáze a vedení než napájení svářečky. A přirozeně co největší oddělení kabelů od sebe.  Kdyby někdo potřeboval rychle dělat a neměl čas na přidání filtrů.

Offline



#15 27-02-2024 09:18:34

Discovera
Člen
Místo: Olomouc
Registrovaný: 07-06-2009
Příspěvky: 1421
Web

Re: Rotační polohovadlo home made

Radim : Tohle řešení je na 90% účinné i na ty čínské hračky.... vyzkoušeno na celkem 6ti rotačkách a stačí zapojit na jiný jistič než je svářečka...nebo z 3f vedení...

Offline



#16 27-02-2024 09:31:38

davidma
Člen
Registrovaný: 12-05-2021
Příspěvky: 570

Re: Rotační polohovadlo home made

To vypada dobre, jaka je cena?


Dříve Kühtreiber Kitin 150, nyní Fronius Transpocket 150TIG a Dnipro-M SAB-258N.
Programování PC/PLC/MCU (převáženě v jazyce C), návrhy a realizace elektroniky.

Offline



#17 27-02-2024 09:34:26

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4833

Re: Rotační polohovadlo home made

Discovera, paráda. To foukání zkrz hřídel. Na podepření ruky vyhovuje taková "nastavitelná hrazda". Nemusí být součástí polohovadla. Já jsem pořídíl tu levnou čínskou věc asi za 5k8 Kč (no nekup to). Vyměnil jsem motor s převodovkou na menší otáčky. V podstatě vyhovuje. Tedy pro moje účely.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#18 27-02-2024 11:55:55

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2756

Re: Rotační polohovadlo home made

Já to mám poháněný krokovým motorem a řízený PICAXE. Zatím jsem si nevšiml, že by to nějak zlobilo. Ale hliník jsem ještě nezkoušel, budu to muset napravit. U oceli je to OK, ale tam není střídavina.

Offline



#19 27-02-2024 12:35:21

Frank
Člen
Místo: USA
Registrovaný: 24-11-2007
Příspěvky: 2440
Web

Re: Rotační polohovadlo home made

pafik1605 :

Tak problém je to, že na AC musí být trvale zapnuté HF. To dělalo hrozný divy. Na oceli, nerez ap. tam je HF jen při startu oblouku, potom se odpojí automaticky. To vždycky způsobilo skok v rychlosti na tom neodrušeným polohovadle, což někdy ani nevadilo. big_smile  Zajímavé je, že toto nezpůsobovala každá TIG mašina. Speciálně TIG MILLER 350A však měly nastavený HF tak vysoko, že chytal oblouk i na 3cm. (To dokázalo zničit elektroniku polohovadla). Po seřízení HF v mašině se to dost omezilo, ale stále problém byl. Namontováním takového členu na přívodu proudu - cívka/capacitor jak do svářečky, tak do polohovadla problém zmizel...

Offline



#20 27-02-2024 21:26:29

Discovera
Člen
Místo: Olomouc
Registrovaný: 07-06-2009
Příspěvky: 1421
Web

Re: Rotační polohovadlo home made

davidma : 6000,-

Offline



#21 27-02-2024 21:31:17

davidma
Člen
Registrovaný: 12-05-2021
Příspěvky: 570

Re: Rotační polohovadlo home made

To je velmi přátelská cena, když vemu v potaz užitnost a cenu vložených expertních znalostí.


Dříve Kühtreiber Kitin 150, nyní Fronius Transpocket 150TIG a Dnipro-M SAB-258N.
Programování PC/PLC/MCU (převáženě v jazyce C), návrhy a realizace elektroniky.

Offline



#22 28-02-2024 10:14:05

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2756

Re: Rotační polohovadlo home made

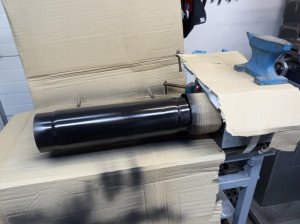

"A přece se točí"; jak říkal ten talián .... smile
http://www.svarforum.cz/forum/uploads/thumbs/4621_img_20240228_100901_585.jpg
Další využití polohovadla
