#26 17-12-2021 08:32:37

jogi24
Člen
Registrovaný: 10-08-2007
Příspěvky: 163

Re: Vodne chladenie homemade

To jaryn: noooo to uplne prave to najmensie by sa mi veru pacilo….

Offline



#27 17-12-2021 08:49:00

Maxipes_Fík
Člen
Registrovaný: 07-02-2020
Příspěvky: 13

Re: Vodne chladenie homemade

Jaryn napsal(a):

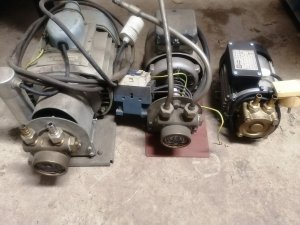

Tohle laborování s různýma čerpadlama už mám za sebou a nic pořádně nefunguje. Až na tyto.
http://www.svarforum.cz/forum/uploads/t … 161133.jpg

Zkoušels i ta membránová čerpadla z Aliexpressu, co mají dvanáctivoltový motorek 72 W, dají asi 6 l/min při tlaku až 0,9 MPa a jsou stavěná na trvalý chod?, mají i nastavitelný tlakový spínač (rozpínač), který je při dosažení nastaveného tlaku vypne.
Měřil někdo, jaký je potřeba tlak chladící kapaliny na vstupu do hadičky, co vede k hořáku, má 4 metry délky, nazpět taky 4 m, aby se dosáhlo požadovaného průtoku?

Offline



#28 17-12-2021 08:49:46

Jaryn
Člen
Registrovaný: 24-03-2011
Příspěvky: 367

Re: Vodne chladenie homemade

To v pravo je přesně to co tam patří.
Ty dvě maj stejné hodnoty jsou také zubové, ale jsou větších rozměrů.

Offline



#29 17-12-2021 09:02:39

Jaryn
Člen
Registrovaný: 24-03-2011
Příspěvky: 367

Re: Vodne chladenie homemade

Maxipes_Fík napsal(a):

Jaryn napsal(a):

Tohle laborování s různýma čerpadlama už mám za sebou a nic pořádně nefunguje. Až na tyto.
http://www.svarforum.cz/forum/uploads/t … 161133.jpg

Zkoušels i ta membránová čerpadla z Aliexpressu, co mají dvanáctivoltový motorek 72 W, dají asi 6 l/min při tlaku až 0,9 MPa a jsou stavěná na trvalý chod?, mají i nastavitelný tlakový spínač (rozpínač), který je při dosažení nastaveného tlaku vypne.
Měřil někdo, jaký je potřeba tlak chladící kapaliny na vstupu do hadičky, co vede k hořáku, má 4 metry délky, nazpět taky 4 m, aby se dosáhlo požadovaného průtoku?

Nezkoušel a zkoušet nebudu.

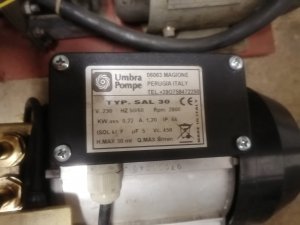

http://www.svarforum.cz/forum/uploads/thumbs/2784_img_20211216_161141.jpg

Editoval Jaryn (17-12-2021 09:02:53)

Offline



#30 17-12-2021 10:00:49

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 1953

Re: Vodne chladenie homemade

jogi24 napsal(a):

Chalani na zajtra mam slubene palivove cerpadlo (benzinove), malo by tlacit cca 3bary podla papierov, bezi trvalo, pokial je motor nastartovany. Benzin je tzv.suche palivo, tak predpokladam, ze by mohlo fungovat s citou vodou,pripadne trochou glykolu na drobne premazavanie....
Dam vediet, ci bude tlacit cez horak...

Palivový čerpadlo mě taky napadlo, akorát si nejsem jistej, jestli se nezadře. Nafta je přece jenom mastná, ale benzín už ne, dřív s olovnatým aditivem asi ano, ale olovo je pasé.
Mám doma jedno naftový, že bych ho zkusil?

Offline



#31 17-12-2021 10:17:14

E-Ryc
Člen
Registrovaný: 08-09-2020
Příspěvky: 360

Re: Vodne chladenie homemade

Ja ti nevim, kdyz jsme si jako kluci s jednim vymontovanym (myslim, ze ze skodovky) hrali, tak mnozstvi kapaliny (vody), kterou to davalo, bylo dost male. Ale treba to staci nebo jsou dnesni lepsi.

Online



#32 17-12-2021 10:30:44

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 1953

Re: Vodne chladenie homemade

Kdysi jsem ho chtěl použít na chladící emulzi k frézce, ale ono nemá žádnou sací sílu; je dělaný na to, aby bylo ponořený v kapalině. To pak stříkalo docela slušně, ale jestli to utáhne hořák, to netuším. Jen tak z plezíru bych mohl zkusit následovat pionýra slepých uliček Járu Cimrmana smile

Offline



#33 17-12-2021 10:39:09

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4052

Re: Vodne chladenie homemade

Já mám jednu zásadu: "nestat se obětí svých vynálezů". Proto jsem v chlazení použil čerpadlo, které se běžně pro tento účel používá. Vím, že se také používají čerpadla vibrační, pro tento účel zkonstruovaná a vyrobená a hodně drahá. Palivové čerpadlo může mít potřebné parametry, ale jak je to s na př. korozní odolností? Změna media z benzínu na vodu je z tohoto pohledu dost podstatný rozdíl.
V rotačním čerpadle nedochází k žádným vratným pohybům. To je předpoklad malého opotřebení jednotlivých dílů a vytvářeného hluku. Hodně by mě vadilo, kdybych potřeboval svářet a místo toho bych musel řešit shánění nového čerpadla, které se v souladu s platnými zákony právě podělalo.
Bádání nad prametry čerpadla je zbytečné, stačí se podívat do technických parametrů vodou chlazených hořáků. Tam ten údaj je. Na tomto fóru jsem několkrát uvedl prametry hořáku Binzel SR18. Také jsem uvedl pro tento hořák  a nějakou čínu hydraulické charakteristiky, t.j. závislost průtoku na dispozičním tlaku. Hledat se mi to teď nechce.
Protože všechno ostatní, co je v serii s hořákem (hadice, chladič a p.) má oproti hořáku zanedbatelné tlakové ztráty, není potřeba se jimi zabývat.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#34 17-12-2021 10:46:11

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 1953

Re: Vodne chladenie homemade

Famater napsal(a):

Já mám jednu zásadu: "nestat se obětí svých vynálezů". Proto jsem v chlazení použil čerpadlo, které se běžně pro tento účel používá. Vím, že se také používají čerpadla vibrační, pro tento účel zkonstruovaná a vyrobená a hodně drahá. Palivové čerpadlo může mít potřebné parametry, ale jak je to s na př. korozní odolností? Změna media z benzínu na vodu je z tohoto pohledu dost podstatný rozdíl.
V rotačním čerpadle nedochází k žádným vratným pohybům. To je předpoklad malého opotřebení jednotlivých dílů a vytvářeného hluku. Hodně by mě vadilo, kdybych potřeboval svářet a místo toho bych musel řešit shánění nového čerpadla, které se v souladu s platnými zákony právě podělalo.
Bádání nad prametry čerpadla je zbytečné, stačí se podívat do technických parametrů vodou chlazených hořáků. Tam ten údaj je. Na tomto fóru jsem několkrát uvedl prametry hořáku Binzel SR18. Také jsem uvedl pro tento hořák  a nějakou čínu hydraulické charakteristiky, t.j. závislost průtoku na dispozičním tlaku. Hledat se mi to teď nechce.
Protože všechno ostatní, co je v serii s hořákem (hadice, chladič a p.) má oproti hořáku zanedbatelné tlakové ztráty, není potřeba se jimi zabývat.

Koroze je u palivového čerpadla samozřejmě velký problém, ale možná jsou ty exponovaný díly z nerezu?
A nebo to chladit přímo vrtací emulzí mě právě napadlo ......

Offline



#35 17-12-2021 13:12:03

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4052

Re: Vodne chladenie homemade

Pafíku, tak se mě zdá, že není náhoda, že Cimrman byl čech.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#36 17-12-2021 13:37:25

Jaryn
Člen
Registrovaný: 24-03-2011
Příspěvky: 367

Re: Vodne chladenie homemade

Neleje se tam voda z vodovodu, ale k tomu určená chaldící kapalina, která mimo jiné obsahuje i protikorozní inhibitor.

Offline



#37 17-12-2021 14:13:54

ZDENÁL
Člen
Registrovaný: 03-01-2009
Příspěvky: 1182

Re: Vodne chladenie homemade

Stačí destilka s fridexem - dnes chladící kapalina G2 do hliníkových motorů.

Offline



#38 17-12-2021 14:35:24

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 1953

Re: Vodne chladenie homemade

Klasická chladící kapalina do aut mě samozřejmě napadla, ale Fridex má o něco horší chladící vlastnosti. Maně si pamatuju, jak se to lilo do embéček a musel se nějak přepočítávat koeficient. Netuším, jestli jsou na tom moderní chladící kapaliny lépe.
Famater: závidíš mi nápad?  big_smile big_smile

Offline



#39 17-12-2021 16:06:29

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4052

Re: Vodne chladenie homemade

Já mám tu chladící kapalinu G2. Mám totiž Al chladič. Mám ji víc zředěnou.
Pafíku, já také někdy přímo "hýřím" nápady. Že to je ze srandy jsi jistě pochopil i bez smajlíka. Na používání smajlíků si připadám moc starý.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#40 17-12-2021 16:40:35

Jaryn
Člen
Registrovaný: 24-03-2011
Příspěvky: 367

Re: Vodne chladenie homemade

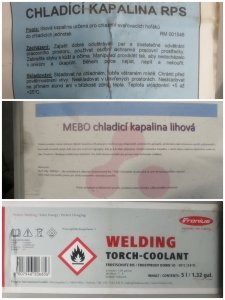

http://www.svarforum.cz/forum/uploads/thumbs/2784_collage_20211217_163804.jpg
Výrobců je hromadu. Tohle použivam já.

Offline



#41 17-12-2021 18:00:39

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 4247
Web

Re: Vodne chladenie homemade

možná by si místní mozkový trust mohl nějaké palivové čerpadlo (vysloužilé, už nedává potřebný tlak) zkusit vykuchat.
Já to udělal a byl sem celkem překvapenej provedením (princip) obyčejného palivového rotačního čerpadla. smile


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#42 20-12-2021 16:09:21

Maxipes_Fík
Člen
Registrovaný: 07-02-2020
Příspěvky: 13

Re: Vodne chladenie homemade

Famater napsal(a):

Já mám jednu zásadu: "nestat se obětí svých vynálezů". Proto jsem v chlazení použil čerpadlo, které se běžně pro tento účel používá. Vím, že se také používají čerpadla vibrační, pro tento účel zkonstruovaná a vyrobená a hodně drahá. Palivové čerpadlo může mít potřebné parametry, ale jak je to s na př. korozní odolností? Změna media z benzínu na vodu je z tohoto pohledu dost podstatný rozdíl.
V rotačním čerpadle nedochází k žádným vratným pohybům. To je předpoklad malého opotřebení jednotlivých dílů a vytvářeného hluku. Hodně by mě vadilo, kdybych potřeboval svářet a místo toho bych musel řešit shánění nového čerpadla, které se v souladu s platnými zákony právě podělalo.
Bádání nad prametry čerpadla je zbytečné, stačí se podívat do technických parametrů vodou chlazených hořáků. Tam ten údaj je. Na tomto fóru jsem několkrát uvedl prametry hořáku Binzel SR18. Také jsem uvedl pro tento hořák  a nějakou čínu hydraulické charakteristiky, t.j. závislost průtoku na dispozičním tlaku. Hledat se mi to teď nechce.
Protože všechno ostatní, co je v serii s hořákem (hadice, chladič a p.) má oproti hořáku zanedbatelné tlakové ztráty, není potřeba se jimi zabývat.

To si právě nejsem jistý, že by 8 m tenké hadičky mělo při potřebném průtoku chladící kapaliny zanedbatelnou tlakovou ztrátu.

Offline



#43 20-12-2021 21:26:02

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4052

Re: Vodne chladenie homemade

Kde v bedně vodního chlazení natočíš 8m tenké hadičky? Výměník, propojovací hadičky di6-8mm max 1,5m.  Tlaková ztráta na vnitřním ohruhu vodního chlazení, t.j. toho co je ukryto v bedně, bude oproti pořebnému dispozičnímu tlaku na hořák vč kabelu, který je 2,5-3bary opravdu zanedbatelná.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#44 20-12-2021 21:47:49

E-Ryc
Člen
Registrovaný: 08-09-2020
Příspěvky: 360

Re: Vodne chladenie homemade

Predpoladam mysli 4m k horaku a 4m zpatky

Online



#45 21-12-2021 08:56:26

Radim
Člen
Místo: Severní Morava
Registrovaný: 17-12-2008
Příspěvky: 3463

Re: Vodne chladenie homemade

Hm,  když  má  hořák  tlakové  ztráty 2,5 - 3 bary, předpokládám  při  předepsaném  průtoku  vody,  jaktože se  v předchozích  příspěvcích  chválí  pro  tento  účel  čerpadla, která  mají výtlačniou  výšku 2 - 3  - 5 metrů,  Nebo  dokonce akvarijní  čerpadlo  nečbo  čerpadlo  pro  fontánu,  ty mívají  výtlačnou  výšku  nižší  desítky centimetrů.

Editoval Radim (21-12-2021 08:56:56)

Online



#46 21-12-2021 08:59:01

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4052

Re: Vodne chladenie homemade

Ano, ale to jsem neměl na mysli. Jinak ale když už je to nakousnuto, tak plastová hadička o vnitřním průměru 5mm a délce 8m a průtoku 1l/min bude mít tlakovou ztrátu 0,24 Bar. Ta je v těch 2,5-3Bar potřabných pro "vnější okruh" schována.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#47 21-12-2021 09:57:53

Radim
Člen
Místo: Severní Morava
Registrovaný: 17-12-2008
Příspěvky: 3463

Re: Vodne chladenie homemade

Famater napsal(a):

Ano, ale to jsem neměl na mysli. Jinak ale když už je to nakousnuto, tak plastová hadička o vnitřním průměru 5mm a délce 8m a průtoku 1l/min bude mít tlakovou ztrátu 0,24 Bar. Ta je v těch 2,5-3Bar potřabných pro "vnější okruh" schována.

To  má  potom  odhadem,  pokud se ta voda má  ohřát o  10 st  C,  chladicí  výkon  kolem  1 kilowattu.

Editoval Radim (21-12-2021 09:58:20)

Online



#48 21-12-2021 10:21:37

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4052

Re: Vodne chladenie homemade

Ano, přesně tak. Ve skutečnosti je potřeba chladící výkon pro Binzel SR18 cca 860W.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#49 29-12-2021 13:59:57

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 1953

Re: Vodne chladenie homemade

Tak jsem dneska otestoval to naftový čerpadlo. Bere cca 25W, vodu stříká cca 0,5m do výšky. Nic moc.
Koukal jsem na profi chladící zařízení; příkon komplet řádově stovky wattů a dosažitelný tlak se udává 2,5-3 bary. Dodávané množství chladiva řádově 10l/min. Palivový čerpadle asi nepůjde. sad

Offline



#50 29-12-2021 14:33:22

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4052

Re: Vodne chladenie homemade

Pafíku, údaje které jsem dával byly pro hořák Binzel SR18. Hořáky na větší proudy budou potřebovat i o něco. větší průtoky.  Ale údaje na př. v katalogu Binzel jsou údaje čerpadla Hmax=35m.v.sl a Mmax= 7/min l/min není ale to co protlačí hořákem, ale když to z čerpadla poteče volně ven. Hořákem poteče okolo 1l/min. .


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline
