#1 01-07-2022 16:17:48

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Deska Alfa in 230

Zdarec,může mi někdo pordit se zapojením desky z Alfy 230,nemůžu nikde sehnat schema ani zapojení,díky za jakoukoli radu.

Offline



#2 02-07-2022 22:15:09

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

Může mi někdo poradit jak přidat k textu do fora fotky?

Offline



#3 02-07-2022 22:38:49

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

No to mi nějak nejde a netušim proč.

Offline



#4 02-07-2022 22:48:30

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

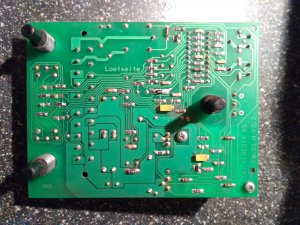

http://www.svarforum.cz/forum/uploads/thumbs/9631_4455068200_1488309326.jpg

Offline



#5 02-07-2022 22:50:16

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

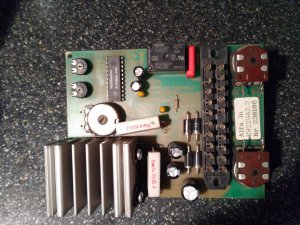

http://www.svarforum.cz/forum/uploads/thumbs/9631_2499356400_1488309330.jpg

Offline



#6 02-07-2022 22:55:37

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

Jouda dík,konečně jsem to sem dostal,no a ted potřebuji někoho kdo má stejno desku v co2 např. Delta neb. Alfa in a má i schema nebo ví jak na těch 20 pinů,byl bych moc vděčen.

Offline



#7 04-07-2022 14:29:00

Jakobo
Člen
Registrovaný: 20-09-2010
Příspěvky: 156

Re: Deska Alfa in 230

No dobre, ale v cem je problem? Tuto svarecku nemam, ale i ani pokud bych ji mel tezke radit bez radneho vysvetleni.
Ta deska na fotce je hodne jednoducha. Ze strany spoju nejake diody, par tranzistoru, ze strany soucastek graetz, nejake 2 silove TO 220, odpory, ktere mohou byt uvnitr prepalene. Pokud bys aspon rozumel elektrice tak to snadno prozvonis a nejvys do pul hodiny mas jasno. Pokud toho nejsi schopen nedoporucuji v oprave dal pokracovat. Radeji zajdi za nekym znalym nebo do servisu. Nejde ani tak o bezpecnost, ale ze muzes svarecku definitivne odpalit.
Pokud mas nejaky doaz ohledne zapojeni do jineho stroje apod. tak predpokladam, ze jsi zkousel prvne psat vyrobci. Mam dobrou zkusenost s ceskymi vyrobci, ze pri ROZUMNE polozenem dotazu ochotne poradi i v nestandarni situaci.

Offline



#8 04-07-2022 14:31:35

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

Jakobo dík za odpověd,ale já potřebuji nejlépe schema podobné desky,tuto desku jsem našel ve vraku ceočka Alfa in 230,abych mohl zkoušet a měřit potřebuji připojit zdroj (trafo) a pak můžu zkoušet a měřit.

Offline



#9 04-07-2022 21:09:25

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 7633

Re: Deska Alfa in 230

A to bylo všechno v tom vraku už pocvakané? Proč jste si neoznačil kde je co zapojené?


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#10 05-07-2022 08:35:19

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

Bohužel,byla tam pouze deska,jinak to bylo komplet vybrané,ani jeden kabel,pouze kastla a deska,vše bylo pryč.

Offline



#11 05-07-2022 09:32:03

mirakoci
Člen
Registrovaný: 12-07-2016
Příspěvky: 70

Re: Deska Alfa in 230

Nyní máš několik možností:Najde se ochotný majitel s touto deskou a poskytne fotky vydrátování a propojení.Oslovíš výrobce o konzultaci s problémem.Seženeš servisáka co pamatuje tyto stroje a desky a ten následně pomůže.Musí to být člověk co zná problematiku svářeček,jelikož jsou tam pochody kde je vše závislé na správném propojení.A ani toto není zárukou úspěchu.Nevíš v jakém je deska stavu.Zda není po smrti.Začal bych u výrobce s možností otestování u nich.Uvědom si ale že vývoj šel raketově vpřed a tyto desky byly nahrazeny novějšími.
Ještě otázka-stavíš svářečku nebo chceš dát desku do jiné svářečky?(do jaké-typ,označení)
Poskytuješ málo informací.
Zkus konzultovat problém zde-https://eshop.svarecky.com/kontakt

Offline



#12 05-07-2022 13:12:33

Jakobo
Člen
Registrovaný: 20-09-2010
Příspěvky: 156

Re: Deska Alfa in 230

Potenciometr uprostred - regulace podavace. Potenciometry dole - asi nejake casy. Rele spina plyn, vyvody vidim jdou na horni cast konektoru. Pak tam vidim vstup st z transformatoru a soucasne vystup ss ven, pak vystup k podavaci. Mnohe piny konektoru jsou nezapojeny, nektere jsou 2x. Tech aktivnich pak nezbyva mnoho. Skoro bych si troufnul rict, ze po chvilce premysleni bych byl schopen rici jak vyvody zapojit.
Je dost pravdepodobne, ze tam byla jeste druha deska pro ovladani silove casti (krome prepinani odbocek mohou byt jeste dalsi prvky silove regulace). Nevim kolik je ti let, ale tohle je ekonomicky nesmysl. Ta tvoje deska je ten nejlevnejsi dil svarecky. Kde je teprve trafo, tlumivka, podavac. Cokoliv z toho bude 100 nasobek te tvoji desky. Pritom fomplet funkcni na bazaru koupis za par tisicikorun.

Offline



#13 05-07-2022 13:28:04

Charon
Člen
Místo: Praha
Registrovaný: 17-08-2014
Příspěvky: 988

Re: Deska Alfa in 230

A dostávame se k základu, jaká jsou očekávání majitele desky, proč to všechno činí? A odpovědí není oprava desky, funkčí deska bude jen prostředkem pro něco.

Offline



#14 05-07-2022 14:11:22

Radim
Člen
Místo: Severní Morava
Registrovaný: 17-12-2008
Příspěvky: 3735

Re: Deska Alfa in 230

Řekl  bych,  že někdo  ze dvou nefunkčních  svářeček  složil  jednu  a tohleto  mu  zbylo. To  je ze sběrného  dvora?

Offline



#15 05-07-2022 17:29:05

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

Ano,chci desku použít pro jinou co2 svařečku,využiji pouze to co obsahuje,tzn. reg. posuvu drátu,rele ke spínání ventilu co2 a usměrnovač pro motor,výměna se týká také motoru posuvu,dodávám stykač,trafo 230/24V a chci použít i tuto desku takže menší přestavba einhel 190 d,proto bych rád nějaké to schema,že je to ze staré mašiny to je mi jasné.

Offline



#16 05-07-2022 18:19:35

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 7633

Re: Deska Alfa in 230

V dnešní době překopávat zrovna ten hnus Einhel? No nevím. Kdyby jste napsal že máte nějakou nefunkční slušnou mašinu, ale nová deska stojí půlku mašiny nebo nelze sehnat, tak to ještě pochopím, ale takhle? Pokud nechcete jít do invertorové mašiny, tak Einhely modré řady u mě vůbec. Ty 2 maličké potenciometry budou podle mě na nastavení bodování. Jeden nastavuje déku bodu a druhý pauzy.


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#17 05-07-2022 19:53:40

Charon
Člen
Místo: Praha
Registrovaný: 17-08-2014
Příspěvky: 988

Re: Deska Alfa in 230

Nechci vám brát iluze, ale tohle je slepá cesta. V lepším případě na tom budete stejně jako s originál deskou Einhelu. Svého času jsem dodělával podobný stroj, jako máte a nastudoval si jak je udělaná elektronika. Zkuste si rozkreslit původní desku a nejspíš zjistíte, že řízení motůrku má zpětnou vazbu, která kompenzuje zatížení při podávání a udržuje nastavenou rychlost. Zjistíte, že výstupní část od trafa přes stabilizátor je očesaná na základ, trafo je na hraně použitelnosti, v lepším případě měděné dráty ale spíš hliníkové s mědí na povrchu, tlumivka s regulací žádná, elektronika trpí výkyvy v důsledku napájení ze svářecího trafa ... Který z uvedených problémů budete řešit výměnou řídící elekroniky?

Offline



#18 06-07-2022 09:48:07

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

varok: dík za info,na mé využití mašina stačí,neživím se tím jen příležitostně něco kutím tak mi to stačí,mám ještě jednu na nd. jelikož je mi téměř 70 nemá smysl kupovat jinou.


Charon: i tobě dík,ale dříve jsem psal že budu mít ovládací trafo kvůli odlehčení hlavnímu,proto stykač,i motor bude jiný,ventilátor taky,jinak pracovní trafo ovládám přepínačem.

Offline



#19 06-07-2022 09:57:56

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

varok: dík za info,na mé využití mašina stačí,neživím se tím jen příležitostně něco kutím tak mi to stačí,mám ještě jednu na nd. jelikož je mi téměř 70 nemá smysl kupovat jinou.


Charon: i tobě dík,ale dříve jsem psal že budu mít ovládací trafo kvůli odlehčení hlavnímu,proto stykač,i motor bude jiný,ventilátor taky,jinak pracovní trafo ovládám přepínačem.

Offline



#20 06-07-2022 10:50:33

Radim
Člen
Místo: Severní Morava
Registrovaný: 17-12-2008
Příspěvky: 3735

Re: Deska Alfa in 230

Takových  lidí  už  tady pár bylo  a dopadlo  to  nakonec obvykle všelijak. Podle mne to  chce mít příslušné  znalosti  a zkušenosti  s elektonikou  a se svařováním  a potom  tomu  věnovat  dohromady ze pár stovek  hodin na vzájemné  slaďování,  seřizování  a vylepšování. Důchodce aspoň  bude mít na to  čas.

Offline



#21 06-07-2022 12:39:31

Charon
Člen
Místo: Praha
Registrovaný: 17-08-2014
Příspěvky: 988

Re: Deska Alfa in 230

NIKITA54: tak to mě nezbývá než popřát hodně úspěchů. Ikdyž, co se raději vrhnout na něco co se nedá koupit v lepší kvalitě za pár peněz, je pracný ale unikátní? Nářadí které najdu v Lidlu na regálu se nevyplatí sestavovat, pokud nedosáhnu výrazně vyšší kvality.
Například dnes dělám schody k baráku, boky jsou skládaný z kamene, schodnice z betonových dlaždic, pod nimi kaslík na elektrochráničky s litým betonovým poklopen. Pokud bych platil zedníka, tak se na práci nedoplatím a za ušetřený peníz si raději koupím nějaké vhodné nářadí. Nejspíš základ na frézu s křížovým stolem, nebot se mi nechce dát 30 a více tisíc za základní stolní frézu, kterou v Lídlu v ceně dvou nádrží benzínu určitě nenajdu.

Offline



#22 06-07-2022 13:15:30

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 7633

Re: Deska Alfa in 230

Když pomineme trafo v hliníku, které je navíc dost poddimenzované a jede úplně na pokraji svých sil, tak na Einhel svářečkách byl dost debilní podavač a deska s elektronikou. Co měl kdysi kámoš tenhle vergl, tak na ty nižší stupně posuv jen cukal a škubal s drátem a na ty vyšší se už trošku chytnul a škubání nebylo tak znatelné. Ale tyhle slabiny měly i mašinu GUDE, nevím přesně který typ, myslím 155/6.
Kdybych už tuhle mašinu překopával, tak bych dal ten malý kovový podavač co se dává do dnešních inverorových mašin: https://www.naraditechnik.cz/Podavac-ce … V-d111.htm a desku z nějaké slušnější mašiny, třeba z OMI 165(166) apod. Nebo třeba z mašin Telwin, ale dnes hrozně podražily a ty typy co mají už i spínání stojí hodně. To už raději nějakou výše uvedenou. Nebo si koupit nějaký PWM regulátor za pár korun a dodělat si podomácku spínání, třeba jako je tady na svarinfu.


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#23 06-07-2022 18:10:24

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

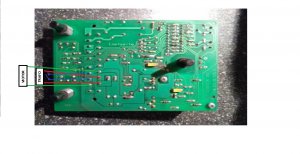

http://www.svarforum.cz/forum/uploads/thumbs/9631_deska_uprava.png

Dokreslil jsem jak si představuji zapojení trafa,motoru a spínače

Offline



#24 06-07-2022 19:54:00

mirakoci
Člen
Registrovaný: 12-07-2016
Příspěvky: 70

Re: Deska Alfa in 230

Chybí mi informace zdali ten šrot který obsahoval tuto desku neměl ještě jednu a to se 4-ma potenciometrama.(předfuk,dofuk,dohoření,výlet).Musela být přístupná nejspíše z prostoru od drátu.(dostupné pro obsluhu svářeče)
Je možné i to že tato deska tuto možnost nemá.Pak se jedná o desku kde předfuk,dofuk plynu,dohoření drátu a výlet jsou nastaveny napevno.Všiml jsem si dvou trimrů v horní části.Domnívám se že jsou upraveny pro daný typ svářečky a jsou nastaveny pro minimální a maximální rychlost pro podávání drátu.
Chybí informace jaký podavač-motor bude obsluhovat podávání drátu.Podle toho musí být dimenzováno pomocné trafo aby bylo schopné živit podavač,plynový ventil a elektroniku.
Přestavoval jsem Einhel BT-GW190D.Výsledek je OMI 160 ve staré kastli.Za ty peníze co jsem do toho investoval bych měl bazarovku.Dokázal jsem si ale že svářečka svařuje a jsem schopný si ji opravit sám.

Offline



#25 06-07-2022 21:34:42

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 22

Re: Deska Alfa in 230

Ok další deska tam asi nebyla,byla to pouze kastla s touto deskou.pokud se týká pomocného trafa je 100 VA,jinak spínání budu řešit stykačem,domnívám se že by trafo mělo stačit pro stykač a desku pro motor?
To zapojení jak jsem dokreslil je doře?

Editoval NIKITA54 (06-07-2022 22:03:59)

Offline
