To trafo ktore máš, ti da len 555W.
Stiahni si tento program: http://www.electronicsoft.net/download/transformer.zip
Zadaš si požadovane parametre a on ti vypočíta, či je to realne .
Upozorňujem , že každe trafo je schopne dať niekoľkonásobok výkonu  aky udáva výrobca.
Len je otázne ako dlho...
Preto ti blikala ta usporka.

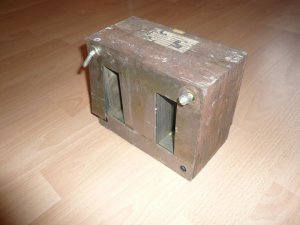

Tu je fotka trafa v mojej zváračke:

Plechy su hrube 92mm

Editoval m.evil (17-01-2010 00:58:14)

Ten program je dobri už som ho raz mal.Len ak sa to vypočitava z jadra len z priemeru z pod jedneho stlpika tak to fakt vychadza tich 555w.Takže maš pravdu skusim  zohnat jadro EI.

tak to už je slušnej macek, výkon jádra 100%-4,4kVA odhadoval bych zatěžovatel ale podstatně výš cca 130A 100%, vyrobit kostřičku a hurá na motání. dobrej kauf.

TOMY199 napsal(a):

Na primarne vynutie by som dal drot 2.5mm ale ak dam aj  na odbočky taky isty drot  tak mi to tam všetko asi nevojde lebo mi vychadza že mi ostane 1mm medzera medzi vynutim a jadrom .A keby som dal na odbočky 2mm drot tak mi ostane medzera 5mm ale neviem či to tak možem spravit.Asi dam tenši drot  len na tie posledne odbočky.

Veľmi pekné jadierko . Vynieš prvý primár a na to sekundár, alebo máš kostričku spravenú na dve polovice?

TOMY199 napsal(a):

Dakujem ,zohnal som ho v zbere až v Košisiach vedel som o nom ale nevedel som že by bolo dobre na ceočku až pkougl napisal ake trafo by som mal zohnat tak som rychlo išiel do Košic  .A potom m.evil  mi dal ten program to mi tieš velmi pomohlo.Navyniem prvy primar a  potom odbočky a na to sekundar bude to natesno lebo na primar mi treba dat 170 zavitov a aj na odbočky ide 170 zavitov. A na sekundari budem  regulovat  napatie desiatimi odbočkami bude to mat na vystupe- 18V až 38V.V pondelok idem kupit drot na primar na sekundar nam plochy drot 5mm x 3mm ale to je malo chcelo by to 5mm x 4mm  len neviem či to je dost na 170A.Určite to bude perfektne zvarat bol som pozriet na kamaratovu ceočku a on tam ma take iste jadro len ma menej plechov prierez-65mm x 64mm  to trafo da  130A  a zvara to perfektne.

Je to ťažko s domácim navíjaním odbočiek, som sa stým už trápil na menšom trafe a pri takomto obrovi to bude paráda, ale keď Ti môžem poradiť daj radšej na ten sekundár 5 x 4 pásovinu. Keď z toho chceš smažiť 170A je to bezpečnejšie a nebudeš mať z toho kachle. Ešte jedna vec, neoplatili by sa Ti len odbočky na primary, lebo sekundárové sú riadnym žrútom miesta na cievke. A ako keď som pozeral zopár schém profi strojov žiadny nemal odbočky na sekundáry.

Editoval bigbajuz (23-01-2010 23:28:14)

Dobrý den děkuji všem ,kteří se podělili o údaje napětí svých svářeček.Mi se při rozhodování zda vyrobit, nebo koupit (nová i s bombou TELWIN 4.195 za cca 9990 Kč jen svařovat i to je ale kula pěz) naskytla koupě starší funkční EINHEL SGA 170 červená za cca 2500 Kč a k tomu repasovaný 6ka hasičák s novým ventilem a naplněný za cca 1000 Kč. První co bylo, jako každý kluk 63 :-) jsem to rozebral, a žádné mědí vinuté trafo a tlumivka, ale poctivým hliníkem, jako dobré válečné a poválečné  německé, ale i naše, trafa a motory. V tomto případě má ale i ten hliník svoje přednosti. Usměrňovač s 12ti diod, vždy 3 paralelně, zapojených do můstku každá tak s bídou na 10A. No   ale na tu plechařinu co s tím budu (doufám) vařit je to docela slušné,vaří to obstojně a má to i časovač pro bodové sváry. Když jsem to shrnul, tak za ty peníze bych  ji nevyrobil, stálo by to spoustu času a výsledek byl nejistý. Píšu to tu taky pro ty, kteří uvažují o stavbě svářečky, pokud potřebují svářečku na práci tak ksi kupte třeba starší ale hotovou( a pak ji třeba upavte k obrazu svému ,ale máte základ), pokud si však chcete dokázat že to přece svedete a máte ty možnosti a vědomosti tak si ji postavte. A věrte,že za 48 let praxe elektrotechnice vím očem mluvím. Pokud by někdo potřeboval schema (i elektroniky), mohu poskytnout a taky naměřené a zjistěné hodnoty o trafu ,tlumivce, motoru posuvu a zapojení přepinače. Svařování zdar :-)

Jenom taková malá poznámka  k těm EI plechům (spíše zkušenost). V těch svářečkách jsou tafa vinuty většinou na EE plechy, ale atypické, je totiž u nich podstatně větší okénko pro vinutí. Do normálních EI se pro daný přenášený výkon (P=Sna2) vinutí nevejdou.Ono to primární vinutí,  počtem závitůl, vychází pro nejmenší  proud (napětí) na sekundáru téměř jako by jsme ho chtěli připojit na 380, ale i ty odbočky by měly být vinuty steným průměrem drátu jako hl. vinutí,(zapojují se střídavě aby ji nemuselo být tolik).Možnost je ty plechy (průřes sloupku) předimenzovat, tím se sníží počt závitlů/1V a vinutí se tam vejde. Bohužel  na úkor váhy. Další řešení je použt I plechlů skládaných do O, ale to primární a i sek. vinutí by se pak muselo asi rozdělit na dvě cívky (velice dobře se tím reguluje proud,při vyšším zápalovacim napětí ,využívá se magnatický odpor plechlů)Viz profi elektrodové svářečky.

TOMY199 napsal(a):

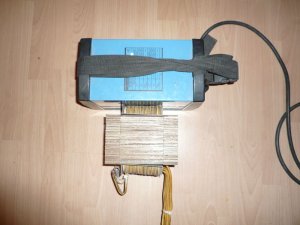

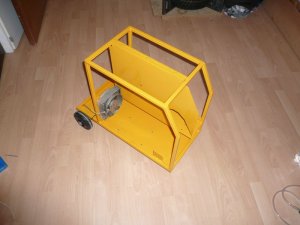

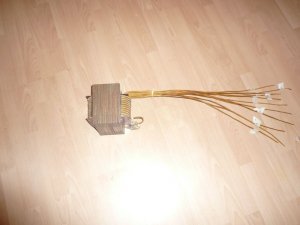

Trafo je už hotove  ešte ho treba stiahnut so šrubami   http://www.svarforum.cz/forum/uploads/t … rafo_1.jpg    A je fakt velke skoro ako cely invertor-   http://www.svarforum.cz/forum/uploads/t … _trafo.jpg     Skrina-  http://www.svarforum.cz/forum/uploads/t … skrina.jpg

ta skřin nse podabá konstrukčne omni 2000 tato:http://www.gamasvar.cz/10406-kryty-a-skrine/25599-skrin-omi-2000-/ trafo mate na  3F nebo jen na 220V? jinak vam fandim ja sam jsem se stim prestavenym einhelem dostal tak daleko ,že mam i eurokoncovku, ale stale chci stroj překopat na jine trafo a tlumivku asi to bude pajšl omni 165 to mi stačí.

TOMY199 napsal(a):

To som rad že mam fanušika      Trafo je navynute na 230v a ma 10 odbočiek na prepinač  a ešte bude jeden prepinač  na prepinanie vykonu 130A a  170A.Navynul som sekundarne vynutie dvoma plochymi drotmi jeden je 5mmx3mm to by malo dat 130A a druhy je 3mm x 1,7mm ak ich spojim ten tenši s tim hrubšim  cez prepinač tak by to malo dat  cca- 170A.Takže ak to skombinujem s tim prepinačom tak budem mat 20 stupnov regulacie.Ešte musim spravit tlmivku z EI plechov objednam prepinač,  termostat na vynutie trafa ,plastovy držiak na cievku a cele to dat dokopy.

vydel jste muj stroj taky jsem se hodne posunul v upravach až po eurokoncovku:http://www.svarforum.cz/forum/viewtopic.php?id=1483 http://www.svarforum.cz/forum/viewtopic.php?id=1913

TOMY199 napsal(a):

Vydel som, dobry tuning     ked planujete kupit trafo aj tlmivku  tak  na vašom mieste by som spravil aj  novu skrinu.

je to v planu ale už hotovou  do ni strčím 3F trafo omni  už ho mam na ceste  přišetřím  3,500 na skřín omni 2000 a bude stoho novej stroj einhela prodam už tak jak je předelanej mam ještejednu rídici jednotku stejnou jako jsem dal do einhela  tak mi nic nebrani vtom postavit uplne novej stroj schemata mam v  počítači natahana i z manualy k ruznym strojum typu omni 2xxx tak se uvidi co bude...

Editoval alll (22-03-2010 22:09:37)

Renda napsal(a):

když to tak sleduju všechny svářečky MIG/MAG jsou transformátorové doma mám invertor nestačí k němu dát hořák, udělat nebo použít nějaký stávající posuv a připojit flašku? vařilo by to? nebo je nutné aby zdroj proudu byl transformátorový?

Transformatorovy zdroj byt nemusí, ale neni to tak jednoduche,musí mit nato staveny takovy inventor omni 1500M,1700M,1900M A podavač  tovarne staveny nebo aspon podle schema omicron nejlepší je ale koupit stroj nejaky starší pripadne poškozeny za par kaček a ten zrenovovat případne přestavět  na ruznych bazarech  aukru se starsí stroje obevují....

TOMY199 napsal(a):

Vydel som, dobry tuning     ked planujete kupit trafo aj tlmivku  tak  na vašom mieste by som spravil aj  novu skrinu.

tak co TOMY jak jste pokročil daleko zase byt to chtelo nejakou fotku vašeho stroje...
