ferda-welding


#26 18-11-2018 23:18:51

pacho
Člen
Registrovaný: 09-11-2009
Příspěvky: 96

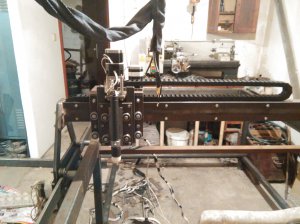

Re: Komplet CNC plazma

http://www.svarforum.cz/forum/uploads/thumbs/1468_img_20160423_194553.jpg

Offline



#27 19-11-2018 06:12:41

ihlan
Člen
Místo: Nový Svet
Registrovaný: 11-05-2012
Příspěvky: 3245

Re: Komplet CNC plazma

rcp pozri sem mozno ti ponuknu nieco mensie aj ked 1.5x3 je tak akurat pre tabule plechu
https://stroje.bazos.sk/inzerat/9115445 … Jackle.php


Link : Stavba kompresora www.bit.ly/2fywe1u  Lacne hobby CO2 zvaracky www.bit.ly/2EO3SQk Kukly www.bit.ly/2eSAlrB
Hladam zvaracku do XXX http://bit.ly/2wDObaP Pasove Pily www.bit.ly/2iOcpXj TIG www.bit.ly/2KdU02O
som pichlavy od narodenia a co je horsie picham z kazdej strany rovnako wink

Offline



#28 19-11-2018 06:44:20

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 3121

Re: Komplet CNC plazma

tamto poznam, posielal som ti odkaz priamo na stranku vyrobcu, tu plazmu som fyzicky aj videl (starsi model, asi 1,5 roka naspat), ked sme hladali nahradu sem do kladna - ta 4-ta osa sa nam pacila na tvarove vypalovanie do rur - nohy na nadrze - nejak z toho ale nakoniec nebolo nic - sefstvo rozhodlo inak

vies ako to mam ja osobne este stale z priestorom big_smile - musim najskor vyriesit toto, az potom zbytok - teraz by som musel aj 1x1m vytlacat kazde rano z dielne na kolieskach big_smilebig_smile


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF           /           Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100           /           Kemppi FastMig X 450 + WFX 300 + CoolX + FlexLite GX405W5
Fronius Vizor 4000 AIR Professional           /           Fronius Vizor 3000 AIR Professional           /           Speedglas 9100XXi

Online



#29 19-11-2018 06:53:16

ihlan
Člen
Místo: Nový Svet
Registrovaný: 11-05-2012
Příspěvky: 3245

Re: Komplet CNC plazma

Poznam ja sa neotocim teraz v zime vsetko v 3x3 priestore 2 ludia sa maju problem vyhnut.
Preto som ta smeroval na CNC forum tam su asi 3-4 dalsi co to vyrabaju inak som videl frezu/plazmu zavesenu na stenu.

Ak ti ide o kruhovy vyrezavac to spravis lahko henten by ti to natrel podla zelania maskovane modre a za priplatok cervene tongue


Link : Stavba kompresora www.bit.ly/2fywe1u  Lacne hobby CO2 zvaracky www.bit.ly/2EO3SQk Kukly www.bit.ly/2eSAlrB
Hladam zvaracku do XXX http://bit.ly/2wDObaP Pasove Pily www.bit.ly/2iOcpXj TIG www.bit.ly/2KdU02O
som pichlavy od narodenia a co je horsie picham z kazdej strany rovnako wink

Offline



#30 27-03-2020 09:50:11

Crystal
Člen
Registrovaný: 27-03-2020
Příspěvky: 3

Re: Komplet CNC plazma

Dobrý den, prosím moc o radu, předpokládám že máte zkušenosti s CNC Plazmou. Mám v plánu ji sestavit azkonstruovat sám ale nevím si rady ohledně elektroniky, jaká je potřeba k fungování. Proto bych chtěl poprosit jestli by jste mě mohl říci co všechno za komponenty elektroniky je potřeba koupit a kde se to dá zakoupit. Děkuji mnohokrát za odpověď a za radu.

Offline



#31 27-03-2020 09:51:51

Crystal
Člen
Registrovaný: 27-03-2020
Příspěvky: 3

Re: Komplet CNC plazma

Dobrý den, prosím moc o radu, předpokládám že máte zkušenosti s CNC Plazmou. Mám v plánu ji sestavit a zkonstruovat sám ale nevím si rady ohledně elektroniky, jaká je potřeba k fungování. Proto bych chtěl poprosit jestli by jste mě mohl někdo říci co všechno za komponenty elektroniky je potřeba koupit a kde se to dá zakoupit. Děkuji mnohokrát za odpověď a za radu.

Offline



#32 27-03-2020 12:00:44

Juggernault
Člen
Místo: Karlsbad
Registrovaný: 19-12-2010
Příspěvky: 1052

Re: Komplet CNC plazma

co CNC forum? stavět něco o čem ani nevím co na to potřebuju ...


Chtel bych nějakou hobby svářečku do garáže na smrkání prahu u auta a nejaký výfuk ale rád bych aby stím šel i nerezový a možná taky hliník a kolejnice vařit. Cloos MC4 333 ,Kemppi Minarc Evo 150,Cut60 ,Powwel 130P,
Na prodej:Powcon 400A,

Offline



#33 27-03-2020 18:28:24

jirkati
Moderator
Místo: Liberec
Registrovaný: 07-12-2007
Příspěvky: 4031

Re: Komplet CNC plazma

Nechci nikoho nikdy nějak omezovat v rozletu, ale stavět CNC plazmové řezací pracoviště bez těch základních a hlavně pokročilých znalostí z oblasti řezání plazmou na straně jedné a konstrukce řezací automatiky na straně druhé je dost riskantní krok. Samotný plazmový hořák pro automatizované řezání je velmi odlišný od ručního řezání, nezbytné je použití pilotního plamene. Pro řízení všech tří pohybů  - osy x, y, z - je nezbytné příslušné elektronické vybavení a samozřejmě tomu vybavení odpovídající dost složitý řídící program pro řezací stůl se zpětnou vazbou spojenou s hořením plazmového oblouku. Ty další drobnosti, jako výkonný zdroj podle uvažovaného materiálu a jeho tloušťky s požadavkem na kvalitu vlastního řezu, řezací stůl s řízením ve třech osách a dostatečně výkonný zdroj alespoň suchého tlakového vzduchu, to už vyplyne z vlastní konstrukce. Také je potřeba vzít ohled na potřebný elektrický příkon, aby  zvládl provoz takového zařízení. A protože půjde více méně o amatérskou konstrukci, tak dost velké množství spotřebního materiálu, jako jsou elektrody, trysky, hubice apod.

Offline



#34 27-03-2020 22:08:33

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 4121
Web

Re: Komplet CNC plazma

Můžu dodat 3 ks krokových motorů původem pohon 3os řezacího laseru.
A také kabely, ploché (pohyblivé) gumové přívody.  Mám 7 pramenné a 10 pramenné.
K motorům nemám žádné ovladače, drivery ani SW. Jen samotné motory.
Kabely 10Kč/bm
Motory 1tisKč/ks
Dále mohu za cenu 10Kč/kg dodat použité ocelové profily, různý vingle, účka, íčka atd.
Kupující dostane rozsáhlé, podrobné praktické info o provozu plasmy(ruční)  - cca to co uvádí moderátor.
Práci čest!


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#35 28-03-2020 10:44:28

jean
Člen
Registrovaný: 27-06-2010
Příspěvky: 550

Re: Komplet CNC plazma

Crystal, na aliexpress nájdeš hotové sady krokových motorov s drivermi aj so zdrojom, dajú sa tam nájsť ešopy so skladmi v Europe, takže dodanie je bezroblémové. Ten "zložitý program" v tomto rípade stačí Cut2d. Mechanické riešenie by sa dalo odvodiť od CNC plotrov. Každopádne počítaj s celkovými nákladmi nad 5000 euro a vzhľadom na to, že netušíš, do čoho ideš, je veľká šanca, že to bud vyjde ešte drahšie, alebo to nedáš a budeš nasraný.

Offline



#36 28-03-2020 11:25:32

kinedryl
Člen
Registrovaný: 02-07-2014
Příspěvky: 94

Re: Komplet CNC plazma

5 litrov ? Ale no, ved pouzitelne cinske komponenty teraz stoja par 100 E. Najdrahsi je nejaky normalny zdroj (pripadne aj THC, ak sa vyzaduje) a sikovny mechanik nemoze mat problem vsetko ostatne si vyrobit a spojazdnit podla navodov napriklad na YTB, kde je toho milion. A celkom v pohode im to beha. Ked dostaviam dielnu, prve, co budem vyrabat je jednoducha vypalovacka. Zatial si vsetko palim rucne a je to naprd. Diely mi uz nejaky cas cakaju v krabiciach.

Offline



#37 29-03-2020 08:47:22

Crystal
Člen
Registrovaný: 27-03-2020
Příspěvky: 3

Re: Komplet CNC plazma

Chlapi, díky moc co mě radíte kde co koupit atd. souhlasím s tím že když někdo nemá zámečnickou praxi a nic neumí tak ať si to radši koupi ale pokud jsi všechno dokážu udělat, kromě teda elektroniky v tom rozvaděči který je u stroje a pouze nevím co jaké komponenty tam patří a jaké mám koupit, tak nevidím proč bych někomu měl platit za to že mě dodá svařenou konstrukci . Samozřejmě byl bych rád kdyby dokázal někdo z přítomných poslat foto zapojení fotky, přístrojů - daného razvadeče. To jak to zapojit popřípadě nemá smysl řešit teď když to nemám koupené takže prozatím děkuji. S pozdravem - práce šlechtí pánové.

Offline



#38 29-03-2020 13:03:38

jirkati
Moderator
Místo: Liberec
Registrovaný: 07-12-2007
Příspěvky: 4031

Re: Komplet CNC plazma

Crystal - zřejmě jsi zcela nepochopil, že motory pohánějící jednotlivé osy musí být krokové. Takové motory se řídí dost složitými drivery, které ve svém obslužném programu musí dostávat pokyn o kolik kroků (stupňů pootočení) a jakým směrem se mají pootočit. To není propojení několika drátů do nějaké krabice. Navíc ty motory otáčejí nějakými hřídely, ty zase musí být velice přesně vedené - u profi provedení zpravidla jako kuličkové šrouby apod. Ty drivery obsahují řadu integrovaných obvodů včetně obvodů zpětné vazby.
Nejlepší by bylo si s nějakým elektronikem prohlédnout některou z variant řezacích stolů ať plazmových nebo třeba plamenových. To by mohlo vést k pochopení toho, co je potřeba nakoupit, vymyslet k tomu pohyblivé kabelové cesty, umístění řídícího panelu atd.
Na plazmových řezacích strojích tvoří stůl a mechanická část méně než polovinu ceny. Zbytek jsou řídící a provozní komponenty.
Jsou lidé, kteří si kompletně zkonstruovali 3D tiskárny na díly. Je to podobný princip řízení pohybů hlavy. Všichni dnes tvrdí, že nejdůležitější je přesné vedení jakéhokoliv nástroje. A kdyby věděli, jaké vlastnosti bude jejich konstrukce mít, udělali by ji o dva i více stupňů masivnější.
Pěkná ukázka je třeba na https://www.youtube.com/watch?v=1j1_oEGknRM a je potřeba se podívat až do konce, kde ukáže autor daného řešení všechny nevýhody jeho řešeni. Blívance na horní ploše při zapalování do plného materiálu a naprosto nekvalitní řezy po otočení výpalku na rubovou stranu.
Docela inspirující je postup výroby stolu s velice jednoduchým jednoosým řízením na https://www.youtube.com/watch?v=HywS3uKJ8G8

Offline



#39 29-03-2020 20:00:12

ivko
Člen
Registrovaný: 13-03-2012
Příspěvky: 629

Re: Komplet CNC plazma

Aliexpres je toho plný, ale tie pohony (lacné pohony) sú tak pre 3D tlačiarne. Ked chceš hýbať stolom s CNC plazmou, tak treba trošku silnejšie motory, aj tá elektronika čo ich ovláda musí vedieť utiahnúť ten silnejší motor
Čínani ponúkajú aj silné pohony, ale to už nie sú položky za 100€, ale napríklad za 1000€...

Samozrejme vedia dodať aj soft ked človek kúpi pohony a podobne, ale lacné to teda určite nebude

A fakt netuším kto by mal odvahu sa pustiť do takej stavby - objednať také pohony + k tomu treba ešte aj prevody, lebo to nejde na priamo, kúpiť material na stôl + vyrobiť vedenia, kúpiť plazmový zdroj tak za 2-3000€ a skúšať

Offline



#40 29-03-2020 21:34:05

nellospeed
Člen
Registrovaný: 28-09-2009
Příspěvky: 354

Re: Komplet CNC plazma

To bude zase cnc plasma - jakou svět neviděl.
https://www.youtube.com/watch?v=VP95Mxt9lSA

Offline



#41 30-03-2020 21:54:04

pacho
Člen
Registrovaný: 09-11-2009
Příspěvky: 96

Re: Komplet CNC plazma

Crystal  nedaj sa odradiť  nie je to žiadny zázrak  ale budeš sa tomu musieť  viacej venovať zdroj PLAZMA stála okolo750€ a stôl vyšiel  zhruba na rovnako ale kopec vecí som sústružil je to také HOME MADE ale fubguje na jednotku   na doma..... niekto si za tie prachy kúpi telku to niesu vyhodené peniaze ?

Offline



#42 30-03-2020 23:21:20

TaggerxXx
Člen
Registrovaný: 28-01-2012
Příspěvky: 585

Re: Komplet CNC plazma

Na akom zdroji fungujes?

Offline



#43 31-03-2020 01:24:20

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 4121
Web

Re: Komplet CNC plazma

jasná věc nenechat se odradit když někdo tvrdí že něco nejde (má tvrdit mě to nejde)

Ovládání hořáku od fy Messer (již nepoužívané)
- vedle plotru je stůl, na něm výkres součástky. Obsluha jezdí hrotem po výkrese a pohyb se přenáší pantografem na řezák.


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#44 31-03-2020 16:04:05

ivko
Člen
Registrovaný: 13-03-2012
Příspěvky: 629

Re: Komplet CNC plazma

pacho napsal(a):

Crystal  nedaj sa odradiť  nie je to žiadny zázrak  ale budeš sa tomu musieť  viacej venovať zdroj PLAZMA stála okolo750€ a stôl vyšiel  zhruba na rovnako ale kopec vecí som sústružil je to také HOME MADE ale fubguje na jednotku   na doma..... niekto si za tie prachy kúpi telku to niesu vyhodené peniaze ?

Ano správny názor, ale aby do toho človek šiel mal by mať už nejaké skúsenosti s niečím menším.
Vyrobiť stôl z mechanického hladiska je to najmenej, ale do výroby stola by som sa pustil až vtedy ak by som si bol istý že nebude problém s ovládaním = aby tie pohony fungovali a aby fungovali aj na základe nejakých povelov z programu vytvoreného softom.
Samotný zdroj stačí kúpiť až ked bude všetko fungovať, skúšať sa dá aj ceruzkou v držiaku či kreslí také drahy aké človek žiada / zadal

Porovnávať to s telkou je úplne mimo. Pretože tú telku ked si kúpiš tak funguje, ak by sa náhodou aj pokazila zanesieš ju do obchodu kde si ju kúpil. Pohony fungovať samé o sebe môžu, ale aby chodil horák tak ako má je už druhá vec. Ked to ako celok nebude poriadne, alebo vôbec fungovať, tak reklamovať nie je čo.
Osobne by som netúžil reklamovať ani niečo z Ali, myslím si že človek by velmi nepochodil a za druhé poštovné od nás do číny (keby sa náhodou čínan domáhal zaslania vadnej veci) je tak drahé že sa často neoplatí naťahovať sa s nimi

Editoval ivko (31-03-2020 16:11:41)

Offline



#45 31-03-2020 19:23:20

pacho
Člen
Registrovaný: 09-11-2009
Příspěvky: 96

Re: Komplet CNC plazma

ivko presne touto cestou sme šli, najprv to bolo iba niečo menšie stou ceruzkou všetko fachčilo ako malo a potom sme  zariskovali  a objednali sme jeden ovladač  z tej  Ćíny  stál cca.10€ vedel som že ho reklamovať určite nebudem a bol v pohode,potom sme doobjednali dalšie tri ku každémo motoru ten jeden motor vyšiel na cca 35€ všetko šlapalo ako malo ale naprázdno pripojili sme plazmu a další problém nasvete  HF rušenie pri zapalovaní oblúka a to bol tiež ťažký oriešok ale vyriešili sme to a ak si myslíš že z mechanického hladiska je to to najmenej nieje to celkom tak všetko má súvis

Offline



#46 01-04-2020 17:49:55

jean
Člen
Registrovaný: 27-06-2010
Příspěvky: 550

Re: Komplet CNC plazma

Kinedryl, ono sa to nezdá, ale ked napočítaš všetky komponenty, tak tisíce lietajú. Chcel som si postaviť malú CNC frezku, ale pri všetkej skromnosti a optimizme mi vyšiel rozpočet na 3500 euro - spravidla mi rozpočty vychádzajú o 20% nižšie, ako je realita. Nakoniec sa na to asi vyprdnem a budem si zadávať frezovanie v našej firme. Len to neni ono, lebo kdo si hraje, nezlobí smile.

Offline



#47 01-04-2020 20:35:12

kinedryl
Člen
Registrovaný: 02-07-2014
Příspěvky: 94

Re: Komplet CNC plazma

CNC frezka a akysi plotrovy unasac horaka, ktory ma zatazenie 0,0 nic sa neda vobec porovnavat. Ani som nic take nespominal smile  To asi kazdy chape, ze aky je tam rozdiel.

Offline



#48 02-04-2020 21:39:17

ivko
Člen
Registrovaný: 13-03-2012
Příspěvky: 629

Re: Komplet CNC plazma

pacho: ja som robil na strojnej plazme, tak aspon viem čo a ako bolo riešenie z mechanického hladiska stola.  Aj ked chce človek robiť len formát 2000x1000, tak vedenie stola musí mať dlžku skoro 3m aby horák dokázal pobehať celé 2m tabule a zároven aj vedel odsunúť horák mimo oblasť rezania pre nakladanie plechu na stôl. Samozrejme treba hned poriešiť výkonné odsávanie, lebo by tam človek za 1 minutu zdochol

Motor za 35€? A to máš aký velký stôl?

Editoval ivko (02-04-2020 21:40:51)

Offline



#49 03-04-2020 13:46:23

jirkati
Moderator
Místo: Liberec
Registrovaný: 07-12-2007
Příspěvky: 4031

Re: Komplet CNC plazma

Ivko, tohle téma začíná příspěvkem č.30.

Offline



#50 03-04-2020 18:13:26

pacho
Člen
Registrovaný: 09-11-2009
Příspěvky: 96

Re: Komplet CNC plazma

Stôl rozmer 2500 x 1400 tu je jeden z motorov pohonu osi,,Y,,
