#26 18-12-2012 11:14:14

PavelTC
Člen
Registrovaný: 06-10-2010
Příspěvky: 70

Re: GUDE MIG 192/6K

Nějaká zrada tam byla, myslím že nedodržené barvy vodičů nebo něco na ten způsob. Chce si to dát velkýho majzla a pořádně zkontrolovat celé zapojení...

Offline



#27 17-02-2013 21:30:17

pysta1
Člen
Registrovaný: 17-02-2013
Příspěvky: 42

Re: GUDE MIG 192/6K

Zdravím Vás, nechcem zakladať novú tému, tak využijem túto. Kúpil som tiež GUDE 192/6K a po prečítaní pár príspevkov tu na fóre, sa vážne obávam ho pripojiť  na 400V. Čo ľudia pokazia, ak ju prepoja na štvorkolík? Osobne mám doma paťkolíkoví rozvádzač, ale N nemám zapojené, len PE. (mám ešte TN-C sústavu) Čo by som mal pred pripojením konkrétne skontrolovať? Nechcel by som si hneď narobiť paseku. Je možné, že mám medenné vinutia na trafe? alebo je to len takou farbou nalakované? ĎAKUJEM pekne všetkým za rady....


Gude 192/6k

Offline



#28 18-02-2013 21:30:27

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3595

Re: GUDE MIG 192/6K

Žadne čínske mašiny nemaji trafo vinute mědí jen hlinik nastříkany barvou abyto tak vypadalo... jinak einhell BT-GW 190D je uplně to same co mate vy včetne řídící jednotky a jak je zde napasano že do toho trafička na řídící desce se po přepnutí dostavá 400V tak tohle mam oveřeno jinak jeto svařecí trafo jednofazove.. věci se maji takto  pokud se svařečka přepne na 400V  tak jedna faze jde do řídící jednotky a druha do svařecího trafa a do toho trafička na řídíci desce.. mel sem několik zakazniku z takovym problemem a naslednou upravou mašiny nakonec pomohlo přepojeni na 230V a vyřazeni druhe polohy na přepinači na panelu svřečka se  zapojila tak že, přes redukci 230V na 3F vidlici fungovala normalně a ve 3f vidlici se musely draty z fazí odpojit jeden drat se barevně izo paskou přeznačil a pak spojil tak aby do svařečky šla i z 3F rozvodu jen jedna faze  pak svařečka fungovala normalně jako předtím to napojeni na 400V je u tech einhelu 190D veky  podvod a ute vaší mašiny jakbysmet...


Parkside Pmsg 200 A1/ kukla ESAB origotech.

Offline



#29 19-02-2013 14:46:11

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8553

Re: GUDE MIG 192/6K

Kdysi jsem to tady psal a já to viděl taky několikrát ve svářečkách. Podle mě to tak dělávají proto, že na jednu fázi 230V by z toho nešlo odebírat takový proud. Při přepnutí na 400V to jede v podstatě taky na jednu fázi, ale tyhle rozvody jsou jištěny třeba 20A, 25A, 32A a tudíž můžete trafo jistit větším jističem a tím pádem i svařovat vyššími proudy. U zásuvky 230V má málokdo jištění třeba 20A nebo 25A.

Editoval varok (05-03-2022 14:32:08)


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#30 19-02-2013 21:23:04

pysta1
Člen
Registrovaný: 17-02-2013
Příspěvky: 42

Re: GUDE MIG 192/6K

Takže nechať redukciu na 230V a zvarovať na 6tom stupni je to iste ako bez redukcie na 6tom stupni? Ty vole, to je neaká haluz, nie? Tak potom tu fazu zatazujem tak isto pri oboch volbach.... Hm. Díkes


Gude 192/6k

Offline



#31 19-02-2013 23:31:57

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3595

Re: GUDE MIG 192/6K

ano jeto tak...


Parkside Pmsg 200 A1/ kukla ESAB origotech.

Offline



#32 20-02-2013 21:36:41

pysta1
Člen
Registrovaný: 17-02-2013
Příspěvky: 42

Re: GUDE MIG 192/6K

Ale ved za takýto podvod by som v amerike vyhral miliony dolarov. smile To možem nazvat aj fén, že je trojfázový, ak dám na kábel redukciu na 400V. To ma podrž. sad  Tak, chybyčka se...... sad To akurat tak mozem zrusit redukciu, nech zbytocne nezavadza na kábli. Ešte raz díky....


Gude 192/6k

Offline



#33 20-02-2013 21:50:43

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8553

Re: GUDE MIG 192/6K

A u těch svářeček se někde píše, že je lze zapojit na 230V nebo 3x400V? Co jsem se díval, tak tam bývá pouze 400V, ne 3x. Více vám k tomu ale asi už napíšou elektrikáři.
http://www.eva.cz/zbozi/43826/svarecka- … 90-d-blue/

Editoval varok (20-02-2013 21:53:07)


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#34 20-02-2013 22:40:23

hrmil
Člen
Registrovaný: 07-01-2013
Příspěvky: 276

Re: GUDE MIG 192/6K

To nie je žiadny podvod,len trafo sa pripája na 230V=Fáza a nulák , a pri 400V=Fáza a druhá Fáza tak zvané združené napätie.Laik si myslí že ide tiež o jednofázové zapojenie,ale v skutočnosti sa jedná o dvojfázové.
To zn.že prúd preteká medzi dvoma fázami.Je to kôli menšiemu prúdovému zaťaženiu .
Je rozdiel či je tam napísané 400V,alebo 3x400V.

Offline



#35 20-02-2013 22:58:29

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3595

Re: GUDE MIG 192/6K

ja mam zkusenost takovou že 1 faze jde do svařeciho trafa a 2 dořídíci jednotky do toho trafička ktere se často spalí a stejne  přes rele jde jen jedna faze do protivky jde  zem tak že na 230V svařecí trafo jde jinak bytam bylo  rele ktere ma další sadu kontaktu nebo použity stykač...


Parkside Pmsg 200 A1/ kukla ESAB origotech.

Offline



#36 21-02-2013 07:41:32

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 4101

Re: GUDE MIG 192/6K

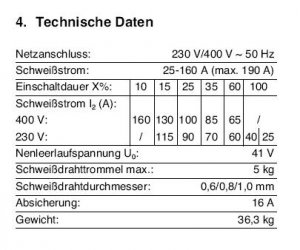

O jakém podvodu je stále řeč ???? Taková je tam technická tabulka . Nepíši o pomocném trafu a případné montážní chybě .
http://www.svarforum.cz/forum/uploads/thumbs/1325_tabulka_190.jpg

Offline



#37 21-02-2013 21:14:31

pysta1
Člen
Registrovaný: 17-02-2013
Příspěvky: 42

Re: GUDE MIG 192/6K

hrmil - lenže ak jedna faza ide do trafa a druha ide len na riadiacu kartu, tak je stale len ta jedna faza poriadne zatazena. Ta karta predsa tolko neberie. Na druhej strane, ked tak rozmyslam a pozeram na tabulku co pridal bobobo, pri 10% nom zatazovateli je pri 230V ciarka, takze len tych 400V by mohlo lepsie varit ak je tam 160A. Len sa ju na 400V bojim pripojit, aby daco neodpalilo... smile


Gude 192/6k

Offline



#38 21-02-2013 21:18:29

pysta1
Člen
Registrovaný: 17-02-2013
Příspěvky: 42

Re: GUDE MIG 192/6K

Nemate niekto schemicku tejto zvaracky? Ze by sme sa pozreli na zubky tomu prepinacu a kontakty trafa... Dikes


Gude 192/6k

Offline



#39 21-02-2013 22:40:46

hrmil
Člen
Registrovaný: 07-01-2013
Příspěvky: 276

Re: GUDE MIG 192/6K

Ja tú zváračku nepoznám,nemám ani potuchy ako je zapojená.Ale si myslím že ak je tam udávaný výkon pri 400 voltoch ,tak by sa tá mašina mala dať prepojiť na dve fázy.Ak jedna fáza ide priamo na trafo  a druhá na dosku ,tak pravdepodobne cez kontakt relé sa dostáva na druhý vývod trafa.Je taký velký problém vysledovať ten silový obvod napájania a nakresiť si ho ?Tým by sa vyriešili dohady.
http://www.google.sk/url?sa=t&rct=j … 5EXQ500naQ

Je to táto mašina ? Ak áno, tak s prívodným káblom Flexošnúrou, sa pripojiť na 400V nedá.Na tej mašine je prepínač 230V 0 400V.Len v tom prípade sa musí aspoň podla mňa pripojiť cez kábel L1,L2,N,PE.Mala by byť v stroji na to prívodná svorkovnica.Len v tom prípade ten stroj stráca výhodu pripojenia na jednofázovú zásuvku 230V/16A.Ak to tak nie je, tak by som to aj ja považoval za marketingový odrb.
V tom PDF-ku na strane 9 v odstavci 7 sa píše ako treba pripojiť zváračku na 230V alebo 400V.

Editoval hrmil (21-02-2013 23:19:57)

Offline



#40 22-02-2013 22:22:28

pysta1
Člen
Registrovaný: 17-02-2013
Příspěvky: 42

Re: GUDE MIG 192/6K

hrmil- ano je to ten stroj. Je tam patkolikova zasuvka, kde su pripojene dve fazy a N a PE. A je k tomu redukcia na 230V, kde je teda len L1.  Schemu som chcel vidiet aj koli inym veciam, napr. ohladom posuvu, atd... Ale pokial je to tak ako pise ,,all" že 1 faza na trafo druha na kartu, tak je to onicom... No nic ine ako to rozbabrat a pozret sa na to, mi nezostava. Ak teda volaco zistim dam vediet....


Gude 192/6k

Offline



#41 27-02-2013 21:23:38

rebelik
Člen
Registrovaný: 01-03-2012
Příspěvky: 4

Re: GUDE MIG 192/6K

Zdravim, skuste pozriet na schemu, ktorá je na   http://www.svarforum.cz/forum/zobrobr.p … ema_2.jpg, mala by vam to pomoct.

Offline



#42 10-03-2013 19:53:51

pysta1
Člen
Registrovaný: 17-02-2013
Příspěvky: 42

Re: GUDE MIG 192/6K

to rebelik- zial schema sa mi ziadna nezobrazila. Nemate nahodou niekto origo schemu, zevraj by mala pasovat aj z einhell BT-GW 190D. Chcel by som pridat aj samostatny 24V zdroj na posuv, len neviem presne kam ho pripojit. Vďaka...


Gude 192/6k

Offline



#43 10-03-2013 22:07:10

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3595

Re: GUDE MIG 192/6K

Ja vam poradím jednoduše, oddeklujte  mašinu z obou stran tak aby jste  vyděl dobrě na svařecí usmernovač  na jeho vystup z jeho vystupu na hořak a tlumivku vedou 2 barevne rozlišene draty označte si je ktery je + a ktery - pak je demontujte z usmernovače musíte povolit matičku kličem 13´ a druhy taky 13´ nebo 14´ nikdy to neni stejne vždy je to jinak podletoho jak to čínanum padne pod ruku  a na ty oba demontovane draty ktere budete mit označeny +/- připojite vystup z pomocneho zdroje pro posuv nesmí byt vyhlazen kondikem jen diodovy mustek nebo jednosmerne usmerneni 1 dioda by měla stačit sam jsem to tkto zkoušel a funguje to solidně...


Parkside Pmsg 200 A1/ kukla ESAB origotech.

Offline



#44 11-03-2013 21:54:15

pysta1
Člen
Registrovaný: 17-02-2013
Příspěvky: 42

Re: GUDE MIG 192/6K

A 230V na trafko zoberiem odkial? A co ked zvaracku pripojim na 400V? Z karty ide neaky vystup kam sa mozem napojit? Ako zdroj som chcel pouzit maly spinany zdroj 5A. To bude asi problem, že? sad


Gude 192/6k

Offline



#45 11-03-2013 22:19:48

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3595

Re: GUDE MIG 192/6K

0 z kostry a fazu z napajeni hl. svařecího trafa co jde z žídící jednotky co je za sínacím rele.....


Parkside Pmsg 200 A1/ kukla ESAB origotech.

Offline



#46 12-03-2013 06:53:47

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 4101

Re: GUDE MIG 192/6K

Di už alle do hajzlu . Zase smrtelně nebezpečná rada , 0 z kostry !!!!

Offline



#47 12-03-2013 07:48:06

hrmil
Člen
Registrovaný: 07-01-2013
Příspěvky: 276

Re: GUDE MIG 192/6K

alll napsal(a):

0 z kostry a fazu z napajeni hl. svařecího trafa co jde z žídící jednotky co je za sínacím rele.....

0 z kostry nie,ale so svorky PEN môže použiť.

Offline



#48 12-03-2013 09:33:20

m.evil
Člen
Registrovaný: 22-10-2007
Příspěvky: 2125

Re: GUDE MIG 192/6K

Ešte lepšie big_smile
Neviem kde v tej zváračke nájdeš PEN ...
Keď už tak , zapoj jednu stranu na N a druhu na fázu.
V žiadnom prípade nepripájaj nič na zelenožltý vodič !
Zelenožltý slúži ako ochranný vodič a smú byť na to pripojene len šasi zváračky.
Pozeral som schému , tak najvhodnejšie je zapojiť to priamo na ventilátor.
Je tam fáza a pracovný vodič N.

Editoval m.evil (12-03-2013 23:21:14)

Offline



#49 12-03-2013 12:16:26

hrmil
Člen
Registrovaný: 07-01-2013
Příspěvky: 276

Re: GUDE MIG 192/6K

m.evil napsal(a):

Ešte lepšie big_smile
Neviem kde v tej zváračke nájdeš PEN ...
Keď už tak , zapoj jednu stranu na N a druhu na fázu.
V žiadnom prípade nepripájaj nič na zelenožltý vodič !
Zelenožltý slúži ako ochranný vodič a smú byť na to pripojene len šasi zváračky.
Pozeral som schému , tak najvhodnejšie je zapojiť to priamo na ventilátor.
Je tam fáza a pracovný vodič N.

Pardon vo zváračke PEN svorka určite nebude.Výrobca počíta s tým že zváračka bude pripojená do siete TN-S.
Pokial má doma 4 vodičovú sústavu TN-C,tak v zásuvke na 3x400V má len zelenožltý vodič.T.zn.PEN,nulovací vodič má funkciu pracovného a ochranného vodiča.Pokial tú zváračku bude pripájať na 4 kolík zásuvku 3x400 V tak aj tak musí spojiť PE s N.To znamená že vznikne svorka PEN.To je nevýhoda TN-C sústavy.Kôli jednej zváračke by som neprerábal doma elektriku.

Editoval hrmil (12-03-2013 13:17:15)

Offline



#50 12-03-2013 13:21:35

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 4101

Re: GUDE MIG 192/6K

Běž se hrmile někam zeptat , jak se u pohyblivého čtyřžilového přívodu značí a JE střední vodič . Ať se to sám taky naučíš . V těchto soustavách to byl vždy jen PE . To , že ho neznalci jako ty použijí jako PEN jde čistě na jejich triko . U př.tř.I jinak musíš vždy ještě zajistit pospojení ! Tedy u starých instalací , u nových jen a jedině 5 drátů .

Offline
