ELKO NK · 03-03-2014 10:02:26

Obracím se na Vás s dotazem zda lze na pneumatickém svařovacím lisu typ: 120WLP svařovat dva plechové výlisky osmi body najednou?Materiál výlisku:1.4512(nerez) tloušťka:1 mm.Vzdálenost bodů cca: 55mm.(viz výkres)
Uvažujeme.že bychom do horní měděné kostky zapustili osm elektrod ,které by musely být stejně dlouhé a no koncích by byly osazeny čepičkami.Je možno z důvodu nestejnoměrného opalování tyto elektrody udělat odpružené?
V případě,že tento způsob svařování není možný prosím Vás o informaci jak jinak tento problém řešit.(existují nějaké mikrobodovky?)Svařování po jednotlivých bodech je zdlouhavé a vzhledem k ceně dílu nemožné.Děkuji.

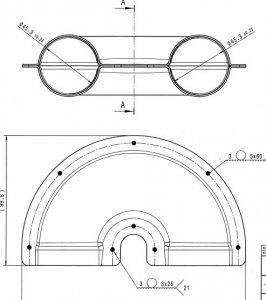

Výkres dílu:

ZDENÁL · 03-03-2014 13:28:24

Výkonově by neměl být problém. Mechanicky to bude náročnější, je třeba zajistit na všech bodech stejný přítlak a stejný průměr bodu. To je vše.

jirkati · 03-03-2014 13:34:11

Tak to jste si docela naběhli. Svádí mě to říci, že to je typická ukázka nešťastné konstrukce dílu. Před mnoha lety se konstruktéři v autoprůmyslu pokoušeli o podobné zhůvěřilosti a po zjištění, že neexistuje rozumné a hlavně rychlé a levné řešení, tuto cestu ve všech autovýrobách opustili.
Obdobné výrobky se samozřejmě běžně odporově svařují, ale ne mnohobodově. Existují varianty elektrod na vahadlech, existují varianty s hydraulicky tlačenými elektrodami pro zajištění stejného přítlaku na všech bodech najednou. Existují fígle jak bodovat bez znatelné stopy na jedné straně, existují způsoby bodování jen z jedné strany na Cu podložce. Prostě možných variant je poměrně mnoho, žádná z nich ale není levná.
Pro daný případ by bylo asi nejrychlejším řešením robotické bodování, jenže to se vyplatí až při stovkách tisíc kusů svařenců.
Drobnou komplikací bude i to, že se jedná o nerez. Znamená to totiž používat vysoce kvalitní (zřejmě CuCrZr) elektrody, dost vysoký přítlak, krátké časy a hodně stabilní zdroj proudu.
Pro konkrétní případ se vyplatí zhotovit přípravek pro přesné, nezáměnné polohování a pohyb polotovaru. Pak se můžete dostat na průměrný čas na bod pod 10 sec., takže na cca 1 min. na svařenec.
