#1 23-06-2016 14:58:13

Julke
Člen
Registrovaný: 23-06-2016
Příspěvky: 6

Vymena sklucovadla na stolovej vrtacke

Zdravim. Vedel by niekto, prosim, poradit, ako vymenit sklucovadlo na tejto stolovej vrtacke? Konkretny typ vrtacky je neznamy. Dakujem.

http://imagizer.imageshack.us/v2/800x600q90/924/f0ALYZ.jpg
http://imagizer.imageshack.us/v2/800x600q90/924/iRuMug.jpg
http://imagizer.imageshack.us/v2/800x600q90/922/JprhtV.jpg

Editoval Julke (23-06-2016 14:59:10)

Offline



#2 23-06-2016 15:21:00

pavol.sk
Člen
Místo: Prievidza
Registrovaný: 21-04-2010
Příspěvky: 3043

Re: Vymena sklucovadla na stolovej vrtacke

idealne je dat na hriadelku ktora trci za hlavou dva kajliky proti sebe musia mat vyfrezovanie na tu hriadel a zasuvanim k sebe ju uvolnit ide to fakt blbo,hlava ma vnutorny kuzel a hriadelka vonkajsi,da sa predpokladat ze nebola dole aj 30 rokov bude to zazrate jak hovado,len po tom netrieskaj z boku ked to ohnes tak mozes dat vyrabat novu hriadel !

Offline



#3 23-06-2016 15:29:53

Julke
Člen
Registrovaný: 23-06-2016
Příspěvky: 6

Re: Vymena sklucovadla na stolovej vrtacke

dakujem Pavol. Ziadny taky pripravok nemam, no skusim nieco zbastlit. Za predpokladu, ze sa mi to podari rozobrat, vymena sklucovadla bude intuitivna? Dovod rozobratia je fakt, ze by som sucasne sklucovadlo rad vymenil ze rychloupinacie. Vdaka

Offline



#4 23-06-2016 21:03:52

Julke
Člen
Registrovaný: 23-06-2016
Příspěvky: 6

Re: Vymena sklucovadla na stolovej vrtacke

hriadel je dolu. Vedeli by ste mi poradit, akym sposobom oddelit sklucovadlo od hriadela? Vnutri, v sklucovadle, nie je ziaden srob. Vdaka.
http://imagizer.imageshack.us/v2/800x600q90/921/4dH5pq.jpg
http://imagizer.imageshack.us/v2/800x600q90/923/PlpFX6.jpg
http://imagizer.imageshack.us/v2/800x600q90/923/1X1jOO.jpg

Offline



#5 23-06-2016 21:38:13

jees
Zablokovaný
Registrovaný: 14-01-2013
Příspěvky: 1709

Re: Vymena sklucovadla na stolovej vrtacke

mě to připadá jako bych uvnitř viděl imbus

Offline



#6 23-06-2016 21:39:05

pavol.sk
Člen
Místo: Prievidza
Registrovaný: 21-04-2010
Příspěvky: 3043

Re: Vymena sklucovadla na stolovej vrtacke

dole si to davat nemusel ale ked to uz mas vymen vsetky loziska,cely postup mas napisany v prispevku hore

Offline



#7 23-06-2016 21:52:54

Carcharot
Člen
Registrovaný: 17-07-2015
Příspěvky: 174

Re: Vymena sklucovadla na stolovej vrtacke

Tuším že kolega bourač je vyučen v oboru jako mechanik obr. strojů (bez záruky, ale něco se mi plance že to tady jednou psal) zkus napsat jemu.

Offline



#8 23-06-2016 21:59:01

huat
Člen
Místo: Komárno
Registrovaný: 17-06-2009
Příspěvky: 671

Re: Vymena sklucovadla na stolovej vrtacke

Celé to daj na pár hodín do mrazáku,potom zohrej sklučovadlo.Pôjde to lahšie stiahnuť.

Editoval huat (24-06-2016 10:27:43)


malý PB autogen,kitin tig 170 LA,fronius transpocket 1500,magnum mig,mag 190II,tuson tucana 200 dc multi
+Všetko možné z Lidlu  a Obi a z blšáku

Offline



#9 23-06-2016 22:03:45

Julke
Člen
Registrovaný: 23-06-2016
Příspěvky: 6

Re: Vymena sklucovadla na stolovej vrtacke

Pavol, tvoj prispevok som pochopil nespravne. Po opatovnom prestudovani tusim kam mieris, no neviem si to vizualne predstavit. Neexistuje na to nejaky pripravok, ktory sa da vygooglit?

Offline



#10 23-06-2016 22:32:33

jirkati
Moderator
Místo: Liberec
Registrovaný: 07-12-2007
Příspěvky: 4392

Re: Vymena sklucovadla na stolovej vrtacke

Pokud je uvnitř opravdu Imbus, tak musí ven. Jinak bude každá další snaha marná. Pak si připravit dva ocelové klíny s malým stoupáním s výřezem pro hřídel nad skličidlem. No a ty klíny tlačit proti sobě mezi skličidlem a závitovým dílem, tím se vytvoří tah na kužel nebo i jiné provedení dříku ve skličidle. Jde to i ve větším svěráku. Předpokladem ovšem je, že uvnitř skličidla není zajišťovací šroub! Jinak ho přetrhneš a je je na velký problém zaděláno. Dobrý nápad je i ochlazení celé hřídele přes noc v mražáku a následné nahřátí skličidla plamenem před tlačením klínů proti sobě. To všechno platí jen v případě, pokud není dřík ve skličidle šroubovaný na závit. To z fotek není poznat.

Editoval jirkati (23-06-2016 22:34:47)

Offline



#11 23-06-2016 23:00:00

Juggernault
Člen
Místo: Karlsbad
Registrovaný: 19-12-2010
Příspěvky: 1146

Re: Vymena sklucovadla na stolovej vrtacke

Pro představu ...hlavička drží na malém kuželu jako je třeba tady >>>
http://www.tomek-naradi.cz/kuzelovy-trn-b16-mk2-m10/

a většinou drží big_smile ....


Chtel bych nějakou hobby svářečku do garáže na smrkání prahu u auta a nejaký výfuk ale rád bych aby stím šel i nerezový a možná taky hliník a kolejnice vařit.

Offline



#12 24-06-2016 10:15:13

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1363

Re: Vymena sklucovadla na stolovej vrtacke

99% hlavičiek je upevnených tak jak píše Juggernaut. Boli aj závitové upevnenia, ale tuším že iba na malých ručných vŕtačkách, ktoré nemali spätný chod. Ten imbus nebýval zvykom, ale samozrejme musí preč. Je ešte možné, že po odstránení imbusu sa objaví aj aj väčší závit v skľučovadle na stiahnutie pomocou skrutky.

Offline



#13 24-06-2016 10:52:50

Julke
Člen
Registrovaný: 23-06-2016
Příspěvky: 6

Re: Vymena sklucovadla na stolovej vrtacke

Imbus tam nebol. Skrz sklucovadlo je vidiet kusok hriadela. Jeden presny uder pomocou gulatinky na to miesto a oddelili sa oba kusy. Dakujem vsetkym za pomoc.

Offline



#14 24-06-2016 11:20:42

ihlan
Člen
Místo: Obec Ihĺany
Registrovaný: 11-05-2012
Příspěvky: 3418
Web

Re: Vymena sklucovadla na stolovej vrtacke

Pridaj fotky pomozes inym v buducnosti.


Link : Stavba kompresora www.bit.ly/2fywe1u  Lacne hobby CO2 zvaracky www.bit.ly/2EO3SQk Kukly www.bit.ly/2eSAlrB
Hladam zvaracku do XXX http://bit.ly/2wDObaP Pasove Pily www.bit.ly/2iOcpXj TIG www.bit.ly/2KdU02O
som pichlavy od narodenia a co je horsie picham z kazdej strany rovnako wink

Offline



#15 24-06-2016 12:11:50

kinedryl
Člen
Registrovaný: 02-07-2014
Příspěvky: 112

Re: Vymena sklucovadla na stolovej vrtacke

Jediny spravny sposob oddelovania M alebo B kuzelov je odjakziva pomocou klinov :

https://www.youtube.com/watch?v=t-cIjxCMlrU

Rychloupinacie sklucovadlo tam nedavaj, klasicke s klucom je daleko silnejsie.

Offline



#16 24-06-2016 12:45:41

Francotirador
Člen
Registrovaný: 11-06-2014
Příspěvky: 44

Re: Vymena sklucovadla na stolovej vrtacke

jirkati napsal(a):

Pokud je uvnitř opravdu Imbus, tak musí ven. Jinak bude každá další snaha marná. Pak si připravit dva ocelové klíny s malým stoupáním s výřezem pro hřídel nad skličidlem. No a ty klíny tlačit proti sobě mezi skličidlem a závitovým dílem…

Pro další budoucí opraváře: Některé vrtačkové sklíčidla např MAS s kuželem Bxx (označení B pro kužely používaných speciálně pro vrtačková sklíčidla a je z německého Bohrmaschine) ve dně imbus šroub či červ měly (nebo alespoň závit). Takový šroub ve sklíčidlu ale naopak zůstat musí  - je to odtlačovací šroub, který se opírá o čelní plochu kužele, takže jeho utahováním se sklíčidlo stáhne bez použití klínů, které sklíčidlo akorát "orafají" či v horším případě při přehnaně velké paličce dojde o ohnutí pinoly vřetena.
Výše napsané platí za předpokladu naprosté jistoty, že jde o sklíčidlo s B kuželem. Pokud by bylo sklíčidlo s NPT závitem, tak ve dně šroub bude s největší pravděpodobností také (většinou pro křížový šroubovák) - v tomto případě ano šroub musí ven (je zašroubován do vřetena a ve sklíčidle je jen díra, kterým prochází). Vřetena či trny s NPT závitem ale mívají nad tímto plošky pro klíč, nebo jiné zajištění proti otáčení vřetena (toť pro identifikaci že sklíčidlo nedrží na kuželu).
PS. Pokud je šroub u sklíčidla s B kuželem přeci jen zašroubován až v pinole či ve výměnném trnu, tak to tam nějaký šu-in dodělal.


Fronius TransPocket 1500 TIG
Einhell Euro SGA 170 Turbo

Offline



#17 24-06-2016 12:57:09

Francotirador
Člen
Registrovaný: 11-06-2014
Příspěvky: 44

Re: Vymena sklucovadla na stolovej vrtacke

kinedryl napsal(a):

Jediny spravny sposob oddelovania M alebo B kuzelov je odjakziva pomocou klinov :
https://www.youtube.com/watch?v=t-cIjxCMlrU

Především se odjakživa do redukcí morse kuželů (nebo neprůchozích vřeten) upínají jen ty kužely, které mají na konci vyrážecí nos (ten zároveň plní funkci proti protočení) - ty se sice vyráží klínem, ale jiným a jinak než je v tom videu!
MK kužely se závitem patří výhradně rovnou do průchozího vřetena (skrz něj vede zajišťovací šroub, kterým se po jeho povolení a částečném vytočení lehkým úderem kužel vyrazí).

Rychloupínací tzv. "přesné" sklíčidlo tam klidně dej, při koupi ale nehleď na cenu. Ty levné (paradoxně jsou i levné rychloupínací o dost dražší než s utahováním kličkou) jsou pro zlost, až zas tak přesné nejsou - předpokládám, že přesnost je motiv výměny (jinak to nemá smysl) a některé nelze rukou dostatečně sevřít. Tyto přesná sklíčidla se opravdu dotahují jen rukou a ne hasákem či sikovkami, jak je to dost často na youtube. Dej ale pozor na výšku vřetena nad stolem, či svěrákem! Přesná sklíčidla jsou poněkud delší a užírají tak možné výšce obrobku. Jestli má vrtačka malou výšku pod vřetenem a krátký výsuv tak já osobně bych a hlavně s ohledem na to, že máš sklíčidlo rovnou na vřetenu - nemůžeš přehazovat trny s různými sklíčidly, do rychloupínacího nešel.
Teď mě napadlo: Automaticky předpokládám, že mluvíš o takovémto např. http://www.primadilna.cz/fotky49990/fot … -chuck.jpg nikoliv o http://tool-shop.cz/2148-thickbox_defau … -zmkem.jpg (které je na vrtačce úplně k hov.. patří na šroubováky, kde se upíná za šestihran).

Editoval Francotirador (24-06-2016 13:19:04)


Fronius TransPocket 1500 TIG
Einhell Euro SGA 170 Turbo

Offline



#18 24-06-2016 21:49:08

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 4716
Web

Re: Vymena sklucovadla na stolovej vrtacke

To sklíčidlo, nebo cokoliv podobného co jde blbě sundat a je to určené na vyhození bych rozřezal flexou - dva nebo tři podélné řezy tak abych nepoškodil hřídel, skončit hloubku řezu 1mm - pár desetin od vnějšího průměru! V materiálu se uvolní napětí, taky se řezáním ohřeje a zbytek kroužku už jde snadno zklepnout.


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#19 26-06-2016 21:48:33

Julke
Člen
Registrovaný: 23-06-2016
Příspěvky: 6

Re: Vymena sklucovadla na stolovej vrtacke

Ahojte. Nakoniec som sa rozhodol pre klasicke sklucovadlo. Napadlo ma, ze na vrtacke nemam moznost zaaretovania hriadela, cize som predpokladal, ze by som rychloupinakom nedokazal dotiahnut vrtak dostatocnou silou. Upinanie vrtakov je teraz jedna basen, to stare si uz naozaj pytalo vymenu. Nahradny plan bol, ako Bourac pises, flexa. Tato vrtacka je "vraj" po repase zo 60tych rokov, aspon podla toho co pise stitok. Preto som sa snazil sklucovadlo oddelit humanou cestou a nechat si ho na pamiatku. Uspesne. Prva foto ilustruje postup, akym som to rozobral a posledna foto je hriadel s novym sklucovadlom a s novymi loziskami. Este raz vsetkym vdaka za pomoc.
Kinedril, dik za video, pomohlo k predstavivosti.

http://imagizer.imageshack.us/v2/800x600q90/921/wb4y1w.jpg
http://imagizer.imageshack.us/v2/800x600q90/922/jmFsIp.jpg
http://imagizer.imageshack.us/v2/800x600q90/922/p4UH57.jpg
http://imagizer.imageshack.us/v2/800x600q90/923/ZvFyjN.jpg
http://imagizer.imageshack.us/v2/800x600q90/921/QnEmKh.jpg

Editoval Julke (26-06-2016 21:49:04)

Offline



#20 28-06-2016 00:16:17

Juggernault
Člen
Místo: Karlsbad
Registrovaný: 19-12-2010
Příspěvky: 1146

Re: Vymena sklucovadla na stolovej vrtacke

Pro upřesnění rychloupínací hlavička stačí dotáhnout rukou a to i na VS20 a 13mm vrtáku bez nějaké aretace vřetena . Jen mít tu správnou a ne nějakou od čínu.

https://www.hoffmann-group.com/DE/cs/ho … 341250-130

Jen ta cena ale mají i levnějíší kolem 50E

Proti malým rychloupínacím hlavičkám na akunářadí se to nedá srovnat. (těch je všude dost)
Osobně bych nechtěl na kličku nikde a krom staré Narex vrtačky ani nemám. Je to jen pro zlost .

Editoval Juggernault (28-06-2016 00:16:32)


Chtel bych nějakou hobby svářečku do garáže na smrkání prahu u auta a nejaký výfuk ale rád bych aby stím šel i nerezový a možná taky hliník a kolejnice vařit.

Offline



#21 28-06-2016 19:21:02

pavol.sk
Člen
Místo: Prievidza
Registrovaný: 21-04-2010
Příspěvky: 3043

Re: Vymena sklucovadla na stolovej vrtacke

http://www.kovonastroje.cz/sk/Nastroje- … /Vrtackove na vrtacke som mal rychloupinacie sklucovadlo rohm,nevedel som si na to zvyknut tak som nakupil klasicke kluckove,asi je to o tom na co je kto zvyknuty

Offline



#22 28-06-2016 21:54:52

Juggernault
Člen
Místo: Karlsbad
Registrovaný: 19-12-2010
Příspěvky: 1146

Re: Vymena sklucovadla na stolovej vrtacke

hledat pořád kličku ...
Mám tu asi 3 običejné na kličku. Pokud má někdo zájem za pár korun klidně prodám.


Chtel bych nějakou hobby svářečku do garáže na smrkání prahu u auta a nejaký výfuk ale rád bych aby stím šel i nerezový a možná taky hliník a kolejnice vařit.

Offline



#23 29-06-2016 07:49:48

Robi G
Člen
Registrovaný: 15-09-2014
Příspěvky: 978

Re: Vymena sklucovadla na stolovej vrtacke

Mám rýchloupínaciu hlavičku na stopke mk2.Párkrát sa mi stalo že sa sama pritiahla prisilno a mal som čo robiť aby som ju povolil.Možno to bolo jej vekom ,ale všade mám radšej klasické narexky.Pri oboch vrtačkách a aj pri sústruhu majú klúčiky z pravidla svoje miesto tak ich nikdy nehladám...
Aj na ručnej vrtačke som vymenil rýchloupínaciu hlavičku za klasiku.Stromčekový D32 vrták s 10 stopkou nemala šancu udržať.

Editoval Robi G (29-06-2016 08:13:48)

Offline



#24 29-06-2016 09:25:03

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1363

Re: Vymena sklucovadla na stolovej vrtacke

Tie rychloupinacie hlavičky sú 2 druhy, teda podľa funkcie. Niektoré, nové, moderné majú upínaciu silu vytvorenú jemnejším stúpaním závitu a menším uhlom úkosu pre vysúvanie pakní, iné hlavičky ktoré boli v strojar-hantirke označované ako amerikan, tie sa pri záťaži samé doťahovali. Nedali sa ale už z princípu použiť na ľavý chod.

Offline



#25 01-07-2016 18:14:42

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 4716
Web

Re: Vymena sklucovadla na stolovej vrtacke

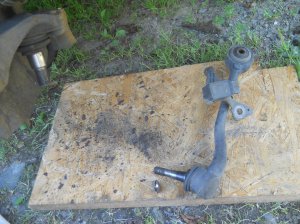

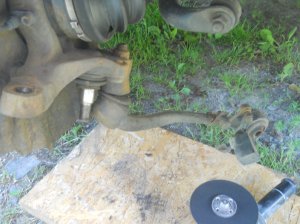

autorizovanej autoservis u bourače na zahradě, výměna kulových kloubů řízení + "svisláků"  Helmut si myslel když použije šestihrany 16,18 a 21 že to amatér nevymění smile
Matice klíč 21, utopená v tělese těhlice, sice mám očko i ořech ale matice vyčnívá nad plochu jen cca 1,5mm, což je na udržení klíče málo - sežvýkne hranu šestihranu a je po pr.eli.
Možnosti - sprznit zkrátit ořech aby se vešel, sprznit očkový klíč aby zapadl. Nebo matici naříznout výše popsaným způsobem. Flexa 115, kotouč 1mm, čep jde také do šrotu - není třeba hlídat hloubku řezu. Po řezu jde matice velmi lehce stranovým klíčem.
Stejně sundavam vnitřní kroužky vysypaných ložisek, řez ne podél ale šikmo, klidně kolem dokola, nepoškodit hřídel ani čelo osazení.
http://www.svarforum.cz/forum/uploads/thumbs/1168_kulaky_016.jpg
http://www.svarforum.cz/forum/uploads/thumbs/1168_kulaky_018.jpg


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline
