Svařené jdou odbrousit a trafo rozebrat.pokud to tím opradu je .

Odkud jste ?

Když tak přemýšlím o převíjení, napadla mne ještě jedna věc:
Kdybych svařil trafo zpátky bez té prostřední cívky zapojil ho jenom na dvě fáze, fungovalo by to? Musel bych samozřejmě na primár zapojit i nulák a přidat nějaký zdroj na 24V, protože tohle vinutí bylo jen na té spálené prostřední cívce. Teoreticky by to takto mělo dávat asi 250A, což mi bohatě stačí.
Možná jsou to zcestné úvahy, tak mne prosí kdyžtak vyveďte z omylu.

jiirgen: Pokud neseženete lakovaný drát pro návin dál bych Vám kontak na pána co převijí motory a on Vám cívku za děkuji převine či dodá potřebný drát   Je to příjemný starší pán z Bohuňovic u Olomouce

Kdyby náhodou ještě někoho zajímalo jak to s mou starou svářečkou dopadlo, tak asi takhle:

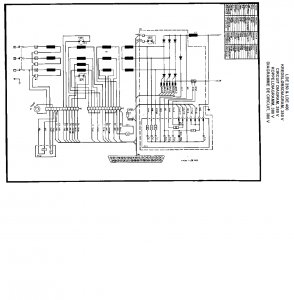

Zjistil jsem nejdřív, že jeden tyristor v usměrňovacím můstku je trvale otevřený a zbylé dva naopak trvale zavřené bez ohledu na polohu regulace - tzn. svářečka jede jen na jedno sekundární vinutí 3F trafa, to má ale plnou zátěž. Myslel jsem tedy že to usměrňovací můstek nepřežil a budu muset sháňět jiný, což bych si možná vzhledem k ceně výkonných tyristorů rozmyslel. Dále jsem zjistil, že když odpojím regulační modul, který ovládá tyristory, nevaří to vůbec a když prohodím zapojení tyristorů, je otevřený vždy jen ten, který má zapojenou řídící elektrodu na oranžový drát. Závěr jsem tedy učinil, že tyristory jsou v pořádku a závada je v regulačním modulu. V modulu regulace jsem nalezl plošňák asi s patnácti integrovanými obvody. Snažil jsem se odvodit podle desky zapojení obvodu, protože schéma tohoto obvodu nemám, docela jsem se v tom ztrácel. Nicméně nejpravděpodobnější se jevila závada jednoho z operačních zesilovačů (LM324N), kterých je na desce 8ks - tedy vlastně 32 - každý IO obsahuje 4 OZ. Tento integrovaný obvod stojí kolem deseti korun, vyměnil jsem tedy všechny. Pln očekávání jsem regulační modul vrátil do svářečky, napojil kabely a elektrodu a zaradoval se zas to vaří! Zapojil jsem tedy TIG a zase zklamání - svářečka si dělá co chce - někdy chytne oblouk, ale plyn nefouká, někdy plyn jde, ale oblouk po pár vteřinách sám zhasne, někdy nereaguje vůbec... Nestalo tedy bádání v oblasti nadstavby TIG - podobný ovládací modul, podobný plošný spoj. Jeden z ovládacích potenciometrů na desce byl uvolněný a jak někdy měl kontakt a někdy ne, TIG si dělal co chtěl. Takže jsem to taky opravil.
Závěr tedy je (dle mého názoru), že se naakumulovali hned tři závady: zkrat primáru způsobil přepětí na napájení regulačních obvodů a to způsobilo poškození některého operačního zesilovače a "vypálení" jednoho potenciometru z desky.
Asi dva týdny jsem s tím laboroval, až se mi jí podařilo zprovoznit, teď už zas vaří jako dřív.

Editoval jiirgen (04-03-2017 08:53:13)
