#1 28-01-2020 22:30:17
- tatkokuric
- Člen
- Registrovaný: 24-03-2013
- Příspěvky: 55
Tlmivka do kutilského Cočka
Dobrý večer, vyrobil som si domácu kutilskú zváračku Co2. Mašinka je osadená 3f trafáčikom s jadrom 49cm2, primárne vinutie som prerobil na 6odbočiek na cievku čo dáva 16 skokových rozsahov, sekundár dáva od 21 do 48V. Usmerňovač je historická klasika 6x ČKD diódy. Podávač je zatial dvojkladka so stieračovým motorčekom, regulácia z tohto fóra. V pohode tlačí 1,2mm drôt až po 14 stupeň, posledné 2 už nestíha. Problém je tlmivka, z domácich odpadov som navinul tlmivku neznámych vlastností, ale moc toho nevydržala. Na novú musím kúpiť materiál, ale stále som nezohnal vzorce a požadované parametre. Preto Vás prosím o rady:
- aké parametre majú tlmivky v mašinách okolo 350A
- ako má byť správne napojená
- ako ju jednoducho vypočítať
Vopred ďakujem za akúkoľvek odpoveď
U rodičov: triodynka, trafo-klasik, v bývalej robote: wtu, invertory, made in ja: 2x obalená elektroda, Telwing po páde z 1 poschodia,1x Co2, 3x susedská renovácia
Offline
#2 28-01-2020 23:30:14
- Hades20
- Člen
- Registrovaný: 13-11-2019
- Příspěvky: 77
Re: Tlmivka do kutilského Cočka
No 3f mašina by mala pekne zvarat aj bez tlmivky tam to napetie nepadne na nulu ako u 1f, ak nemas material neviem či sa to oplatí vyrábať doma. Mám tak isto postavene CO2 ale 2f trafo tlmivka je z motu medzera v jadre 2mm a medeneho drotu 6mm2 odizolovaneho a navleceneho do tepelno izolacnej buzirky. Možno sa ti bude hodit aj táto tlmivka
https://www.zvaracka.eu/tlmivka-zvaracia-385a
Sherman Tig AC/DC 200 GD
Alie... mala Cervena krabicka ZX7-200 + tlmivka
MiG-MAG vlastnej výroby - 180A
Plazma Cut50 50A dorobeny pilotný oblúk, MIG 250 (160A Bangood)
Offline
#3 29-01-2020 08:23:09
- KMU1
- Člen
- Registrovaný: 08-11-2009
- Příspěvky: 460
Re: Tlmivka do kutilského Cočka
A toto jsi prošel? http://www.svarbazar.cz/phprs/search.ph … mhlmenu=15
Offline
#4 29-01-2020 10:14:05
- shaolin
- Člen
- Registrovaný: 07-11-2019
- Příspěvky: 77
Re: Tlmivka do kutilského Cočka
Doporučujem pridať aj filtračné kondenzátory, moja Formiga ich tam má asi 4, kapacitu si nepamätám, napätie 100v.
Offline
#5 29-01-2020 10:35:57
- tatkokuric
- Člen
- Registrovaný: 24-03-2013
- Příspěvky: 55
Re: Tlmivka do kutilského Cočka
Zdravím, moja neznáma tlmivka je z Cu pásoviny 16mm2 zapojená do série na - pól, ako som písal, je z odpadov a možno len vznikol medzizávitový skrat, trafáčik (62kg čistej váhy) nepociťuje žiadnú záťaž, ale na tlmivke sa dá variť káva, mimochodom maximálny pokles napätia pri zváraní bol do 7V. Stále mám možnosť kúpiť Cu materiál za 10€/kg preto idem najskôr po vzorcoch a vlastnostiach originálov
U rodičov: triodynka, trafo-klasik, v bývalej robote: wtu, invertory, made in ja: 2x obalená elektroda, Telwing po páde z 1 poschodia,1x Co2, 3x susedská renovácia
Offline
#6 29-01-2020 12:30:27
- Zdenek11
- Člen
- Místo: kousek od Brna
- Registrovaný: 23-02-2010
- Příspěvky: 2196
Re: Tlmivka do kutilského Cočka
Co si pamatuju, u tlumivky se dá uvažovat se zatížením vinutí tak do 5A/mm2, těch 16 mm2 by pak bylo do 80A. Nic moc.
Offline
#7 29-01-2020 12:32:29
- Hades20
- Člen
- Registrovaný: 13-11-2019
- Příspěvky: 77
Re: Tlmivka do kutilského Cočka
Aha tak potom môžeš rátať 5A max 6A na 1mm2, teda pri 300A vychádza prierez vodiča na 50mm2 s indukčnostou už neporadim
Editoval Hades20 (29-01-2020 12:34:47)
Sherman Tig AC/DC 200 GD
Alie... mala Cervena krabicka ZX7-200 + tlmivka
MiG-MAG vlastnej výroby - 180A
Plazma Cut50 50A dorobeny pilotný oblúk, MIG 250 (160A Bangood)
Offline
#8 29-01-2020 14:46:54
- KMU1
- Člen
- Registrovaný: 08-11-2009
- Příspěvky: 460
Re: Tlmivka do kutilského Cočka
Když jí budeš aktivně a kvalitně chlladit, tak by to mohla dát.
Offline
#9 29-01-2020 14:54:48
- Zdenek11
- Člen
- Místo: kousek od Brna
- Registrovaný: 23-02-2010
- Příspěvky: 2196
Re: Tlmivka do kutilského Cočka
Na těch 350A co píše by to bylo skoro 22A/mm2, to je nesmysl. Jedině ji tak nechat v kýblu s vodou a dolívat studenou.
Offline
#10 29-01-2020 17:20:01
- tatkokuric
- Člen
- Registrovaný: 24-03-2013
- Příspěvky: 55
Re: Tlmivka do kutilského Cočka
S vysokozdvižkou prevážam trafo, barel s vodou potrebujem ku tlmivke na chladenie, chlapi stratila sa mi mobilita😥pomoooc😃
U rodičov: triodynka, trafo-klasik, v bývalej robote: wtu, invertory, made in ja: 2x obalená elektroda, Telwing po páde z 1 poschodia,1x Co2, 3x susedská renovácia
Offline
#11 30-01-2020 09:15:49
- KMU1
- Člen
- Registrovaný: 08-11-2009
- Příspěvky: 460
Re: Tlmivka do kutilského Cočka
Proč nesmysl? Pokud to bude, jak píše pásovina (např. 1x16 bez izolace) a mezery na vzduch, tak to uchladí jeden ventilátor. V trafopájce je proudová hustota 100A/mm2 a nikdo se nediví a měď se neroztéká.
Offline
#12 30-01-2020 12:53:29
- tatkokuric
- Člen
- Registrovaný: 24-03-2013
- Příspěvky: 55
Re: Tlmivka do kutilského Cočka
Skutočne je to Cu pásovina 2x8mm, vzduchové jadro 50x100mm dĺžky 75mm, 65 závitov a zatiaľ funguje bez ventilátora, ale žhaví jak dvojplatnička. Kvalita zvaru je neporovnatelne lepšia, zvažujem, že zabehnem za známym, pozrem možnosti a tieto parametre navijem väčšou pásovinou, s papierovými prekladmi a náhodnými odbočkami na hrubé, stredné a tenké materiály. Doteraz ma stála200€ (z toho 80€ prepínače, 20€ plechy na bednu, 20€ ventilátor), preto by som to nechcel predražovať kupovanou tlmivkou.
U rodičov: triodynka, trafo-klasik, v bývalej robote: wtu, invertory, made in ja: 2x obalená elektroda, Telwing po páde z 1 poschodia,1x Co2, 3x susedská renovácia
Offline
#13 31-01-2020 08:10:58
- Atlan
- Člen
- Registrovaný: 18-07-2011
- Příspěvky: 1400
Re: Tlmivka do kutilského Cočka
A hreje sa vinutie alebo jadro?
Offline
#14 31-01-2020 09:25:30
- tatkokuric
- Člen
- Registrovaný: 24-03-2013
- Příspěvky: 55
Re: Tlmivka do kutilského Cočka
Tlmivka je bez jadra, určite je pásovina poddimenzovaná, a asi aj poškodená izolacia a medzizavitový skrat, ako som písal celá ja z odpadov bez serioznych čísel a výpočtov- pokus omyl
U rodičov: triodynka, trafo-klasik, v bývalej robote: wtu, invertory, made in ja: 2x obalená elektroda, Telwing po páde z 1 poschodia,1x Co2, 3x susedská renovácia
Offline
#15 31-01-2020 20:11:53
- Hades20
- Člen
- Registrovaný: 13-11-2019
- Příspěvky: 77
Re: Tlmivka do kutilského Cočka
pozri tuto temu uzivatel PA si navíjal vlastnu tlmivku pre 3f stroj pise 300A na hlinikovu pasovinu 60mm2 alebo med 54mm2
http://www.svarforum.cz/forum/viewtopic … 04&p=2
Editoval Hades20 (31-01-2020 20:12:10)
Sherman Tig AC/DC 200 GD
Alie... mala Cervena krabicka ZX7-200 + tlmivka
MiG-MAG vlastnej výroby - 180A
Plazma Cut50 50A dorobeny pilotný oblúk, MIG 250 (160A Bangood)
Offline
#16 01-02-2020 11:43:02
- Atlan
- Člen
- Registrovaný: 18-07-2011
- Příspěvky: 1400
Re: Tlmivka do kutilského Cočka
Tlmivka bez jadra, no to potom ako keby tam ani nebola....
Zozen z srotu trafo z mikrovlnky, na zvare ho nadrz aby si oddelil cast, vysekaj von cievky aj magneticky bocnik a navij tam par zavitou, podloz to 1 az 2mm papiera a priloz odrezanu cast hore. Stiahni to medzi 2 drievka a vyskusaj.
Na tie tvoje vykony by bolo lepsie dat 2 take rovnake jadra k sebe a tak to navinut.
Editoval Atlan (01-02-2020 11:46:49)
Offline
#17 01-02-2020 21:42:55
- tatkokuric
- Člen
- Registrovaný: 24-03-2013
- Příspěvky: 55
Re: Tlmivka do kutilského Cočka
Na moju obranu musím povedať, že určite ju poznať, zvar je pokojnejší, určite sa ešte s tým pohrám, ale najskôr dorobím bedňu
U rodičov: triodynka, trafo-klasik, v bývalej robote: wtu, invertory, made in ja: 2x obalená elektroda, Telwing po páde z 1 poschodia,1x Co2, 3x susedská renovácia
Offline
#18 02-02-2020 11:01:53
- Atlan
- Člen
- Registrovaný: 18-07-2011
- Příspěvky: 1400
Re: Tlmivka do kutilského Cočka
No skor funguje ako odpor, strc do nejnnejaku gulatinu a uvidis...
Offline
#19 02-02-2020 11:39:10
- tatkokuric
- Člen
- Registrovaný: 24-03-2013
- Příspěvky: 55
Re: Tlmivka do kutilského Cočka
Ďakujem- pochopil, aj takéto drobné rady niekedy urobia divi, zajtra večer po šichte to "opáčim"😀
U rodičov: triodynka, trafo-klasik, v bývalej robote: wtu, invertory, made in ja: 2x obalená elektroda, Telwing po páde z 1 poschodia,1x Co2, 3x susedská renovácia
Offline
#20 03-02-2020 15:06:20
- ZDENÁL
- Člen
- Registrovaný: 03-01-2009
- Příspěvky: 1517
Re: Tlmivka do kutilského Cočka

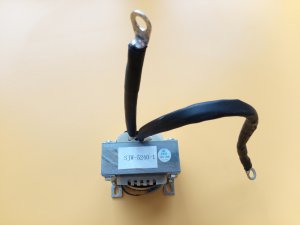

Objevil jsem v náhradních dílech několik beden tlumivek do elektrodových svářeček NA výkon cca 200 amper. Pokud by o ně měl někdo zájem, tak za cca 150 kč/kus mohou
být jeho. Zájemci se mohou hlásit na prodejně CHOBOLA BRNO.
Online
#21 04-02-2020 09:35:35
- tatkokuric
- Člen
- Registrovaný: 24-03-2013
- Příspěvky: 55
Re: Tlmivka do kutilského Cočka
No zistil som, že keď som naskladal plechy do tlmivky (E-I, medzera 3mm) tak to nevarelo, bola z toho obrovská prskavka, pohladám pod ponkom trafo z I-plechov a pokúsim sa vyskladať len stredný stľpik. Na fotkách s náhr. dielmi sú tlmivky buď s vzduchovým jadrom, alebo len so stredovým stĺpikom, uzavreté sú iba na malé výkony, keby sa tak dala skopírovať originálna to by bolo najlepšie.
U rodičov: triodynka, trafo-klasik, v bývalej robote: wtu, invertory, made in ja: 2x obalená elektroda, Telwing po páde z 1 poschodia,1x Co2, 3x susedská renovácia
Offline
#22 04-02-2020 09:56:53
- cechuldo
- Člen
- Registrovaný: 26-08-2009
- Příspěvky: 106
Re: Tlmivka do kutilského Cočka
Tie malé tlmivky sú len do invertorov. Na trafo cočko treba inú.
Offline
#23 04-02-2020 17:36:25
- Atlan
- Člen
- Registrovaný: 18-07-2011
- Příspěvky: 1400
Re: Tlmivka do kutilského Cočka
A hlavne mas tam kondik?
Offline
#24 04-02-2020 18:05:21
- atishajn
- Člen
- Místo: NR kraj
- Registrovaný: 30-05-2010
- Příspěvky: 1416
Re: Tlmivka do kutilského Cočka
tatkokuric ...
riešime tlmivku v celom vlákne ... a Horák máš akých parametroch ? 25 plynom chladený , alebo kvapalinov ... Tlmivka tam chýba , zvlnenie je tam okolo 10% podla tvrdosti trafa pri 3F ... 1F má až 40-60% ...
príspevok 2... "Hades" 2F trafo má aké zvlnenie prúdu ?
tato ... foto by viac pomohlo ...
Editoval atishajn (04-02-2020 18:24:00)
Offline
#25 05-02-2020 10:32:01
- tatkokuric
- Člen
- Registrovaný: 24-03-2013
- Příspěvky: 55
Re: Tlmivka do kutilského Cočka
Pre atishajna:
pokúsim sa dať foto:
V prvom rade: celé vlákno skutočne rieši moju tlmivku, prečo? - nuž preto , lebo som prítomných poprosil o pomoc a všetkým za snahu ďakujem,
V druhom rade: horák je obyčajný chladený plynom, repasovaný- bratovi ho neopatrnosťou prepálilo, opavil som ho, vyčistil, vymenil bowden...
V treťom rade: trafo na mig, mag má byť tvrdé- kvalitne husté vinutie, cievky na sebe, malý rozptyl jadra- keď ho vyrábate svojpomocne nikdy sa nedocielia parametre továrenskej výroby, a navyše len sa vráťme na zem som chlap čo sa rád vŕta v elektrike a domácej dielni takže isté parametre sú mimo moje možnosti a vedomosti.
V štvrtom rade: zasa sme na začiatku - tlmivku tam treba- to áno, poradíš aj ty, alebo máš ešte neakú otázku🤔
U rodičov: triodynka, trafo-klasik, v bývalej robote: wtu, invertory, made in ja: 2x obalená elektroda, Telwing po páde z 1 poschodia,1x Co2, 3x susedská renovácia
Offline
