ferda-welding


#51 17-07-2020 09:44:50

peta62
Člen
Registrovaný: 22-09-2012
Příspěvky: 323

Re: Je sváření trubkové konstrukce složité?

vyrobca : Super design i provedeni


Zase zacinam - Omicron Gama 161 a ted se jeste ucim na Omi 206

Offline



#52 17-07-2020 09:55:54

vyrobca
Člen
Místo: Bratislava
Registrovaný: 05-05-2012
Příspěvky: 1167
Web

Re: Je sváření trubkové konstrukce složité?

dede, a este sa lepsie pozri na ten slzovy plech.. kazdy je zvrtnuty o par stupnov... vsak masochizmus...  smile


Formica FOR mig 169, Kuhtreiber KIT in 1500 HF, ALFA in Pegas 40A Plazma, Welder Fantasy JET TIG III AC/DC 200, Dnipro M SAB 210,
Speedglas 9100XX, Kowax KWX820 ARC+, Bomar STG 120, Parkside PKO 400 B2, Profi3Dmaker, Ender 3 PRO,Ender 5+, BIQU B1 2x,Tronxy XY-2, pieskovaci box Lincos 110L,klima Whirlpool PACW12CO :-) https://lnk.sk/pE05 - vypocet rozostupov tyciek v rame

Offline



#53 17-07-2020 10:25:23

AndyS
Člen
Registrovaný: 09-06-2020
Příspěvky: 214

Re: Je sváření trubkové konstrukce složité?

dede napsal(a):

vyrobca: To nevypadá špatně. smile Já bych sice nedal jako výplň plech, ale zase je to zajímavější konstrukce, než ten klasický jekl pořád dokola. Taky to asi "ztiguju". Než kupovat cočko, tak radši koupím flašku Argonu, protože ten můj vergl tig umí. MMA se mi to moc svařovat nechce...ty 2mm už jsou na hraně a jedna chyba zkazí celou práci.

nie je to take tragicke s MMA, potrebuješ to mať iba presne narezane, male, idealne žiadne medzery a na 55A s dvojkou to ide dobre. tak som pozvaral celu šopu.
http://svarforum.cz/forum/uploads/thumbs/9703_img_20200716_1834191.jpg


konstrukter v Caterpillar/JLG, Bobcat, Thermoking,.. /hobby zváranie / Omicron GAMA 1500

Offline



#54 17-07-2020 12:23:55

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 1642

Re: Je sváření trubkové konstrukce složité?

vyrobca: To vypadá dobře a navíc to není běžně vidět. To že sis s tím vyhrál, to je jasný, ale neděláš to na rok, ale pokud možno na pořád. Tak je potřeba vždycky uvažovat; na čím delší dobu se to dělá, tím více času (a peněz) je efektivní do toho investovat.

Editoval pafik1605 (17-07-2020 12:24:24)

Offline



#55 17-07-2020 18:35:24

davor
Člen
Místo: MSK
Registrovaný: 15-03-2017
Příspěvky: 447

Re: Je sváření trubkové konstrukce složité?

vyrobca napsal(a):

... vsak masochizmus...  smile

Kolik má tloušťku ta slza?
Hezká práce!


Telwin Tecnica 144, [url=http://www.svarforum.cz/forum/viewtopic.php?pid=110195#p110195]MacAllister MSMW200A[/url], Proteco P800E-C, ERS-50, Meva Pb :-)

Offline



#56 17-07-2020 18:40:58

jirkati
Moderator
Místo: Liberec
Registrovaný: 07-12-2007
Příspěvky: 4018

Re: Je sváření trubkové konstrukce složité?

Dede, s tím otevíráním brány bys mohl popřemýšlet o vyložených pantech. To jsou takové, které ti odnesou při otevírání bránu až třeba za roh, kde nepřekáží.

Offline



#57 17-07-2020 19:58:05

milosak
Člen
Místo: P - z
Registrovaný: 15-04-2013
Příspěvky: 501

Re: Je sváření trubkové konstrukce složité?

To je hodně dobrej nápad, už jsem někde viděl u zákazníka !!  smile


autonomous mechatronics, electronic systems - access control

Offline



#58 17-07-2020 20:49:20

vyrobca
Člen
Místo: Bratislava
Registrovaný: 05-05-2012
Příspěvky: 1167
Web

Re: Je sváření trubkové konstrukce složité?

davor, ta slza ma 3 + 1  jokle su 50x50x3
Dede - panty na tej brane su taketo... vynasaju branu do priestoru asi o 15 cm
http://www.svarforum.cz/forum/uploads/thumbs/3907_pant_na_slzovej_brane.jpg

Editoval vyrobca (17-07-2020 20:52:18)


Formica FOR mig 169, Kuhtreiber KIT in 1500 HF, ALFA in Pegas 40A Plazma, Welder Fantasy JET TIG III AC/DC 200, Dnipro M SAB 210,
Speedglas 9100XX, Kowax KWX820 ARC+, Bomar STG 120, Parkside PKO 400 B2, Profi3Dmaker, Ender 3 PRO,Ender 5+, BIQU B1 2x,Tronxy XY-2, pieskovaci box Lincos 110L,klima Whirlpool PACW12CO :-) https://lnk.sk/pE05 - vypocet rozostupov tyciek v rame

Offline



#59 17-07-2020 21:10:46

Adamw140
Člen
Registrovaný: 12-03-2019
Příspěvky: 441

Re: Je sváření trubkové konstrukce složité?

Kridlova brana v pohode, sloupky jsou jasny ale klasicky pistovy motor to na 140 stupnu neotevre (jde to ale nedela mu to dobre). Pak je nutne pouzit pakove ktere jsou na sade o cca 10t. Drazssi

Offline



#60 17-07-2020 23:02:25

dede
Člen
Registrovaný: 23-08-2007
Příspěvky: 221

Re: Je sváření trubkové konstrukce složité?

Nekdo mi tu kdysi poradil podzemní pohon pro křídlovou bránu. Sice je to 30 litrů, ale už mám větší bolehlav právě z těch pantů. Mrknu na ty vyložené...díky moc.

Offline



#61 17-07-2020 23:19:55

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 4092
Web

Re: Je sváření trubkové konstrukce složité?

podzemní pohon? Mám lepší nápad, rozvádět ho nebudu, technici pochopí: Vratové sloupy průměr 180, uvnitř pístnice (dole ukotvená) nahoře v pístní tyči čep.
Do roury 180 zasunutá trubka průměr 160, ta má drážky - velmi hrubé stoupání - v drážkách je čep s pístnicí. Vršek menší roury s osazením, zároveň jako horní pant.
Dolní pant kroužek navléknutý na sloup. Někde v baráku hydraulickou jednotku. Hadice zakopat. Dálkové ovládání. Nikdo nebude vědět jak se to otvírá.
Když bude blackout - nedostaneš se domů big_smile

eeee, má to chybu - kdo pozná jakou a navrhne řešení?

Editoval bourač (17-07-2020 23:21:37)


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#62 17-07-2020 23:41:44

dede
Člen
Registrovaný: 23-08-2007
Příspěvky: 221

Re: Je sváření trubkové konstrukce složité?

Bourači, jedna podstatná chyba tvého řešení je ta, že mám barák 60m od brány. big_smile Jo a taky nechci výrobou pohonu strávit rok. smile

Offline



#63 18-07-2020 09:37:53

jean
Člen
Registrovaný: 27-06-2010
Příspěvky: 524

Re: Je sváření trubkové konstrukce složité?

Bouraci, tam by si musel dat axialne lozisko v cene komercneho pohonu smile, ale jak teoreticke cvicenie dobry napad. Si fanda steyer 1912, alebo blazeru?

Offline



#64 18-07-2020 12:14:28

Radim
Člen
Místo: Severní Morava
Registrovaný: 17-12-2008
Příspěvky: 3196

Re: Je sváření trubkové konstrukce složité?

Ono  se dá  vymyslet spousta věcí... když  je dost  peněz.
Co  takhle skládací  vrata? V otevřeném  stavu  by se složily na třeba 3 - 4 x v  šířce nad metr, v  zavřeném  stavu  by to  byly klasická vrata.
Bourači,  pokud v tom  hydropístu  nemáš oboustranný  pracovní prostor,  jak  bys vracel vrata zpět? Mimo  pořádně těžké  závaží nebo  velmi  silné  pero?

Offline



#65 18-07-2020 12:43:17

davor
Člen
Místo: MSK
Registrovaný: 15-03-2017
Příspěvky: 447

Re: Je sváření trubkové konstrukce složité?

bourač napsal(a):

podzemní pohon? Mám lepší nápad, rozvádět ho nebudu, technici pochopí: Vratové sloupy průměr 180, uvnitř pístnice (dole ukotvená) nahoře v pístní tyči čep.
Do roury 180 zasunutá trubka průměr 160, ta má drážky - velmi hrubé stoupání - v drážkách je čep s pístnicí. Vršek menší roury s osazením, zároveň jako horní pant.
Dolní pant kroužek navléknutý na sloup. Někde v baráku hydraulickou jednotku. Hadice zakopat. Dálkové ovládání. Nikdo nebude vědět jak se to otvírá.
Když bude blackout - nedostaneš se domů big_smile

eeee, má to chybu - kdo pozná jakou a navrhne řešení?

Zřejmě máš na mysli hydraulický válec (ne pístnici) a v trubce 160 dvě protilehlé drážky ve šroubovici o stoupání řekněme Sx=2000 (0.5m vysunutí by otočilo o 1/4 otáčky).

Ta chyba bude asi to, že pístnice s pístem se ve válci volně protáčí, takže to nic neotevře... big_smile

Navrhuji pod sloupek zakopat orbitrol!  big_smile big_smile big_smile

Blackout neřeš, existují i ruční hydraulické pumpy. Šlo by ji zamaskovat jako pumpu na vodu, co bývaly na studních. A nemusela by být 60m daleko...

Už mi to připomíná vedlejší diskuzi o stavebních kozách... sad   Tam už to rcp taky nervově nevydržel. big_smile

Editoval davor (18-07-2020 12:58:46)


Telwin Tecnica 144, [url=http://www.svarforum.cz/forum/viewtopic.php?pid=110195#p110195]MacAllister MSMW200A[/url], Proteco P800E-C, ERS-50, Meva Pb :-)

Offline



#66 18-07-2020 19:29:40

Krupp
Člen
Místo: Těšín
Registrovaný: 03-01-2011
Příspěvky: 122

Re: Je sváření trubkové konstrukce složité?

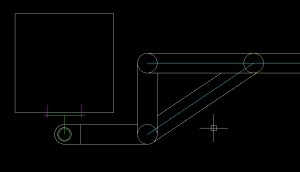

Pokud to chceš otevírací těch 140° a nechat starou bránu tak to udělej tím vyloženým pantem jak ti radí jirkati nebo i někdo další. Starou bránu (žlutá) nastav v podobném duchu na kraji a přidělej to vyložení a zesílení. Pant dáš zevnitř a tím pádem půjde otevírat zcela. (alespoň tak jsem pochopil že asi bude betonový sloupek)
http://www.svarforum.cz/forum/uploads/thumbs/2538_pant2.jpg

Editoval Krupp (18-07-2020 19:30:05)

Offline



#67 18-07-2020 20:15:03

dede
Člen
Registrovaný: 23-08-2007
Příspěvky: 221

Re: Je sváření trubkové konstrukce složité?

Krupp: Díky za nákres. Já už na nějaké komerční mimoosé panty koukal, ale všechny počítají s montáží "na roh" sloupku a to nemůžu u cihelného použít. Nosný je tam pouze probetonovaný, armovaný střed. Každopádně, už to vypadá jako reálné řešení toho marasmu, co tu mám. smile

Offline



#68 18-07-2020 20:25:30

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 4092
Web

Re: Je sváření trubkové konstrukce složité?

davor napsal(a):

máš na mysli hydraulický válec (ne pístnici)

výborně pane davor, (musím si na tebe dávat pozor smile )
Posunul sem tě na přední místo mého seznamu fachmanů a mistrů.

to otáčení pístu ve válci mi došlo hned po napsání příspěvku, byl to jen takový rychlý nápad. Řešit by to šlo.
také pan jean,  -odhalil nutnost axiálního ložiska, přišel bych na to ve fázi vážného záměru něco stavět.
Ten orbitrol může klidně být v baráku, tlakové hydraulické hadice jsou zdarma k dostání u každého šroťáka.
Jen zakopat a nemusí to bejt nezámrzná hloubka.

Chlopi já můžu mít klidně takové nápady - přece víte čím se živím, mám tudíž trvalý přísun různých materiálů a komponentů.
Někdy úplné poklady.


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#69 18-07-2020 20:29:43

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 4092
Web

Re: Je sváření trubkové konstrukce složité?

dede napsal(a):

na nějaké komerční mimoosé panty koukal, ale všechny počítají s montáží "na roh" sloupku a to nemůžu u cihelného použít.

však řešení je na fotce od pana vyrobca smile

zvláštní kolik lidí shání a řeší nějakou věc místo aby vzal vercajk a vyrobil si jí big_smile


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#70 18-07-2020 20:39:10

Krupp
Člen
Místo: Těšín
Registrovaný: 03-01-2011
Příspěvky: 122

Re: Je sváření trubkové konstrukce složité?

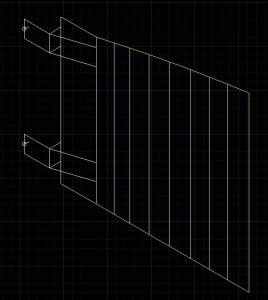

Není zač. Akorát tohleto, pokud budeš chtít dělat z trubek, budeš asi muset na každý pant zdvojiit (nad a pod, a spojit) aby to mělo dostatečnou tuhost. A to bude dost práce. Nebo alespoň to vyložení za roh z vysokého jeklu, třeba 120x60. Nebo "box" z plechu. Nebo možná nejlíp. udělat tak loemnou celou bránu a ty šikmé nahoře a dole..
http://www.svarforum.cz/forum/uploads/thumbs/2538_pant3.jpg

Offline



#71 19-07-2020 00:00:47

Joe66
Člen
Místo: Vranov nad Toplou-Presov
Registrovaný: 20-04-2010
Příspěvky: 1271
Web

Re: Je sváření trubkové konstrukce složité?

Se idze kolonizovac Mesac? KAPURA pre Elona Muska   to budze ? big_smile


Kutil s.r.o.

Offline



#72 19-07-2020 00:28:07

Adamw140
Člen
Registrovaný: 12-03-2019
Příspěvky: 441

Re: Je sváření trubkové konstrukce složité?

Motory ktere tady popisuje bourac existuji nejsou tak slozity a jsou i s nouzovym odblokem pro pripad vypadku proudu navic jsou na 24 v a je k tomu doobjednatelny i zalozni zdroj. Dokonce i solar kdyz neni v dosahu proud. Jak ale kdosi vyse zminil je to o financich tyhle motory maj cenovku 44 + rizeni a dalsi blbiny. Pant je otazkou par drobnych a provedeni na roh neni tezky prece udelat tomu trochu zeleza na ktery se pant navari.
Osobne bych udelal pakovy motor nikoli pist a nebo kombinaci. Podzemak je fajn ale drahej a na montaz pracnej a pri spatny drenazi umre. Pokud se tam dostanou mysky tak to samy.

Offline



#73 19-07-2020 01:07:14

Adamw140
Člen
Registrovaný: 12-03-2019
Příspěvky: 441

Re: Je sváření trubkové konstrukce složité?

Jinak jeste ta trubka bude u tohoto pantu vyhodou: https://www.umakov.cz/pant-pro-tezke-br … 15-c-2274/
Otaci se dobre a v kombinaci s igeou od bft a thalii je to asi nejlepsi a zaroven nejjednodussi reseni celeho problemu.
Jeste jsem zapomel dodat ze u podzemnich motoru je soucast kastliku i nosny spodni cep cili dole se pant nedela - sedi to na kastliku a o to je slozitejsi jeho umisteni tak aby udelal 140 stupnu. Dale klasicke prepakovani umi jen 90 tak je treba domoupit sadu (paka, rozeta, retez, dorazy) na 180 stupnu a pak to teprve jde. Nejake vareni konstrukce jestli trubka nebo jekl je uz banalita proti tomu co jste tady rozjeli. Hydraulicke podzemni motory existuji taky a dokonce jsem jich nekolik taky delal ale zas to je vse dost komplikovane drahe a na privatni ucely zbytecne. Ideal je to videt, slyset pozadavky a zhodnotit nejvyhodnejsi a nejtrvanlivejsi reseni ona ta kridlova brana ma furt dost nevyhod (kridla prekazi, nejde zajistit 100% bezpecnost, vitr a dalsi) a zohlednit i narocnost provedeni s prihlednutim k cene.

Offline



#74 19-07-2020 08:24:34

jean
Člen
Registrovaný: 27-06-2010
Příspěvky: 524

Re: Je sváření trubkové konstrukce složité?

Bourači, troška som nad tým tvojim nápadom rozmýšľal, jak to cenovo dostať dolu - brána by mala stlp kruhového prierezu, dolné  uloženie v osi v kuželikovom ložisku z náboja napr. felicie, to stojí prd. Hore zase v osi nejaké klzné so silonovým puzdrom, to znese moc. Miesto piestnice elektromotor, použiť by šiel komerčný na pohon brán, napr. niečo podobné https://lh3.googleusercontent.com/proxy … d_Qqd6EYdg
a ten záver, čo si popísal, by sa spravil inverzne, takže vnútri stlpa by nič nebolo. Tým odpadá problém s fixáciou vodiacej objímky a pohon je dostupný pre servis. Navyše by sa miesto čapu do tej šrobovice dalo dať ložisko, tým by odpadlo zaťaženie materiálov trením a stačili  by bežné hutné materiály. Kua, nemám doma notebook so solidom, by som sem hodil 3d  model smile

Inak, ak by tá šrobovica končila kolmou dráhou, tak je zároven vyriešené aj zamykanie brány. Samozrejme, to by moc nevydržalo, lebo je tam 2m páka na relatívne tenký kolík

Editoval jean (19-07-2020 08:26:18)

Offline



#75 19-07-2020 08:28:20

davor
Člen
Místo: MSK
Registrovaný: 15-03-2017
Příspěvky: 447

Re: Je sváření trubkové konstrukce složité?

bourač napsal(a):

...Ten orbitrol může klidně být v baráku...

Jo, v baráku být může, ale s bránou venku ti na dálku nepohne... big_smile


Telwin Tecnica 144, [url=http://www.svarforum.cz/forum/viewtopic.php?pid=110195#p110195]MacAllister MSMW200A[/url], Proteco P800E-C, ERS-50, Meva Pb :-)

Offline
