#1 06-08-2020 20:16:32

Chapstorm
Člen
Registrovaný: 06-08-2020
Příspěvky: 3

Provedení svárů zábradlí

Ahoj svářeči,

budu teď vyrábět pěkný kus zábradlí z PLO 50x5 a potřeboval bych poradit se správnou variantou provedení svárů (nebo by mě spíš zajímalo, jak se to dělá běžně v praxi).

Na obrázku jsou znázorněné dvě varianty provedení, v podstatě mi jde o to, jestli bych správně měl ty plocháče naúkosovat podle úhlu dosedací plochy (varianta 2), nebo jestli je mohu nechat nastříhané tak jak budou (varianta 1).

Díky za rady.

Odkaz na obrázek:  https://i.ibb.co/42PdX2t/IMG-20200806-195830.jpg

Offline



#2 06-08-2020 22:33:29

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 3770
Web

Re: Provedení svárů zábradlí

perfektní výkres, každému je určitě jasné co tvoříš - jistě dostaneš spoustu cenných rad - kterou z variant použít big_smile


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#3 06-08-2020 23:12:44

peta62
Člen
Registrovaný: 22-09-2012
Příspěvky: 323

Re: Provedení svárů zábradlí

Bouraci, verim ze pokud si to otocis o devadesat stupnu proti smeru hodinovych rucicek, pochopis to.
Ja nejsem zkuseny svarec, ale sel bych jasne do varianty 1.
Urcite se ozvou ti kteri vedi.

Editoval peta62 (06-08-2020 23:14:11)


Zase zacinam - Omicron Gama 161 a ted se jeste ucim na Omi 206

Offline



#4 07-08-2020 03:41:44

davor
Člen
Místo: MSK
Registrovaný: 15-03-2017
Příspěvky: 380

Re: Provedení svárů zábradlí

To bude jen výplň do zábradlí nebo hotové zábradlí?

Já bych každý druhý svislý sloupek otočil o 90st.

Editoval davor (07-08-2020 03:52:08)


Telwin Tecnica 144, [url=http://www.svarforum.cz/forum/viewtopic.php?pid=110195#p110195]MacAllister MSMW200A[/url], Proteco P800E-C, ERS-50, Meva Pb :-)

Offline



#5 07-08-2020 05:15:33

peta62
Člen
Registrovaný: 22-09-2012
Příspěvky: 323

Re: Provedení svárů zábradlí

davor napsal(a):

To bude jen výplň do zábradlí nebo hotové zábradlí?

Já bych každý druhý svislý sloupek otočil o 90st.

Tuhosti to urcite pomuze, ale nebude to hnusne na pohled ?

Editoval peta62 (07-08-2020 05:15:51)


Zase zacinam - Omicron Gama 161 a ted se jeste ucim na Omi 206

Offline



#6 07-08-2020 06:10:36

Chapstorm
Člen
Registrovaný: 06-08-2020
Příspěvky: 3

Re: Provedení svárů zábradlí

davor napsal(a):

To bude jen výplň do zábradlí nebo hotové zábradlí?

Já bych každý druhý svislý sloupek otočil o 90st.

Je to jen výplň, o otáčení těch plocháčů vůbec neuvažuji, držím se projektu... Jde mi jen o to provedení těch svárů. Přijde mi jednodušší varianta 1, ale nevím, zda je to technologicky správně (ačkoli tipuju, že je to jedno).

Offline



#7 07-08-2020 08:06:23

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 3770
Web

Re: Provedení svárů zábradlí

peta62 napsal(a):

pochopis to..

díky peto 62 za nakopnutí smile takže bokorys...
pokud se použije jako madlo též plocháč 50/5 - vznikne pěkná horská dráha...


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#8 07-08-2020 08:35:29

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 1239

Re: Provedení svárů zábradlí

Já myslím, že u zábradlí je to fuk, ale použil bych variantu 1, protože je to míň práce. Pokud to dobře provaříš, tak by pravděpodobně stačil svár jen z jedné strany; té, co je tam klínová mezera. Provařilo by se to i na druhou stranu.

Offline



#9 07-08-2020 09:11:56

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 2948

Re: Provedení svárů zábradlí

bourač napsal(a):

...vznikne pěkná horská dráha...

Telefonat domov: "zena, prihrievaj "rizek", za chvilu som z tyzdnovky  doma" nadobuda celkom novy rozmer! big_smilebig_smilebig_smile

Editoval rcp (07-08-2020 22:44:41)


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF
Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100
Fronius Vizor 4000 AIR Professional, Fronius Vizor 3000 AIR Professional, Speedglas 9100XXi

Offline



#10 07-08-2020 10:40:25

peta62
Člen
Registrovaný: 22-09-2012
Příspěvky: 323

Re: Provedení svárů zábradlí

Pokud tu tuhost neresi ukotveni, tak bych se te horske drahy trochu obaval take. Preci jen kdyz se nekdo poradne opre ...


Zase zacinam - Omicron Gama 161 a ted se jeste ucim na Omi 206

Offline



#11 07-08-2020 10:52:05

AndyS
Člen
Registrovaný: 09-06-2020
Příspěvky: 147

Re: Provedení svárů zábradlí

ja to režem našikmo takže za mna 2 ale z tej špicatej strany to podbrusim aby sa to prevarilo viac.. ale vzhladom na hrubku by som to neriešil, ja to robim z stvorhrannej tyče 12mm a to je rozdiel..

pri variante 1 by som to zvaril iba lavym hornym a pravým dolnym zvarom, nepotrebuješ 4..

Editoval AndyS (07-08-2020 14:21:09)


konstrukter v Caterpillar, Bobcat, Thermoking, JLG.. /hobby zváranie / Omicron GAMA 1500

Offline



#12 07-08-2020 11:04:30

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 3521

Re: Provedení svárů zábradlí

Myslím si, že Bourač tou horskou dráhou myslel, jak to bude hrbatý.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#13 07-08-2020 11:34:48

jees
Člen
Registrovaný: 14-01-2013
Příspěvky: 1511

Re: Provedení svárů zábradlí

Jestli je to pásovina, tak určitě styl 2, u 1 tam bude vyvařováním tolik tepla, že to bude opravdu horská dráha. I ta 2 už vypadá podle mne dost předimenzovaně, když to je jen výplň

Nebo jsou na tom nákresu pásoviny myšleny příčně, ne podélně? Pak by šlo vařit podle 1

Editoval jees (07-08-2020 13:21:29)

Offline



#14 07-08-2020 11:47:45

AndyS
Člen
Registrovaný: 09-06-2020
Příspěvky: 147

Re: Provedení svárů zábradlí

Famater napsal(a):

Myslím si, že Bourač tou horskou dráhou myslel, jak to bude hrbatý.

hore sa to schová pod madlo, dole to bude zvlnene..


konstrukter v Caterpillar, Bobcat, Thermoking, JLG.. /hobby zváranie / Omicron GAMA 1500

Offline



#15 07-08-2020 11:53:31

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 6152

Re: Provedení svárů zábradlí

Nevím jestli jsem nákres dobře pochopil, ale taky bych volil variantu 1. To máme dokonce v baráku jako zábradlí mezi jednotlivými patry, ale plocháče užší, odhadem 25-30x5mm. A co tu výplň uříznout kratší odhadem o 3mm a na každou stranu dát mezeru asi 1,5mm? To potom bude držet mnohem více.


Omicron GAMA 1900L HF; Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#16 07-08-2020 13:35:10

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 2948

Re: Provedení svárů zábradlí

Ja tam vidim 2 "koty" - 5mm
snad aj preskoleny kuchar by mal pochopit, ako bude ten plochac 50x5mm otoceny. big_smilebig_smile

Editoval rcp (07-08-2020 13:37:05)


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF
Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100
Fronius Vizor 4000 AIR Professional, Fronius Vizor 3000 AIR Professional, Speedglas 9100XXi

Offline



#17 07-08-2020 13:40:16

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 2948

Re: Provedení svárů zábradlí

Famater napsal(a):

Myslím si, že Bourač tou horskou dráhou myslel, jak to bude hrbatý.

nie je "rizek", ako rizek.... big_smile:big_smile


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF
Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100
Fronius Vizor 4000 AIR Professional, Fronius Vizor 3000 AIR Professional, Speedglas 9100XXi

Offline



#18 07-08-2020 15:09:34

pat
Člen
Místo: Č.R.
Registrovaný: 15-04-2016
Příspěvky: 2322

Re: Provedení svárů zábradlí

A co řízek,  to je potom jiný level

Offline



#19 07-08-2020 15:32:26

Jakobo
Člen
Registrovaný: 20-09-2010
Příspěvky: 37

Re: Provedení svárů zábradlí

Nevim kolik toho bude celkem a jestli uz mas material nakoupeny a nadeleny. Slo by to treba udelat i z kulatych prutu, ktere prostrcis horni a dolni listou do predvrtanych der a zavarit jen z horni strany, pak zabrousit. Krome vrtani by to bylo jednodussi na svareni a vypadalo lepe. Mozna nevyhoda pokud je to pro venkovni pouziti tak voda bude zatekat do sterbiny, musis se pekne natrit.

Offline



#20 07-08-2020 18:02:00

pat
Člen
Místo: Č.R.
Registrovaný: 15-04-2016
Příspěvky: 2322

Re: Provedení svárů zábradlí

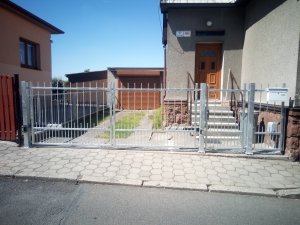

http://www.svarforum.cz/forum/uploads/thumbs/7156_img_20200801_113449.jpg

Také to rád svrtávám a pak vařím

Offline



#21 07-08-2020 19:50:25

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 6152

Re: Provedení svárů zábradlí

rcp napsal(a):

Ja tam vidim 2 "koty" - 5mm
snad aj preskoleny kuchar by mal pochopit, ako bude ten plochac 50x5mm otoceny. big_smilebig_smile

A každý přeškolený kuchař by to nakreslil trošku srozumitelně a né jako děcko ve školce.


Omicron GAMA 1900L HF; Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#22 07-08-2020 21:30:04

peta62
Člen
Registrovaný: 22-09-2012
Příspěvky: 323

Re: Provedení svárů zábradlí

varok napsal(a):

rcp napsal(a):

Ja tam vidim 2 "koty" - 5mm
snad aj preskoleny kuchar by mal pochopit, ako bude ten plochac 50x5mm otoceny. big_smilebig_smile

A každý přeškolený kuchař by to nakreslil trošku srozumitelně a né jako děcko ve školce.

Jako ze mu chybeji uhly a roztece wink ?


Zase zacinam - Omicron Gama 161 a ted se jeste ucim na Omi 206

Offline



#23 07-08-2020 21:46:04

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 6152

Re: Provedení svárů zábradlí

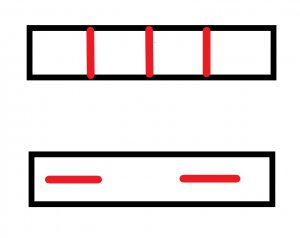

Ne, je to nakreslené....

Taky jednoduše, ale myslím si více srozumitelně
http://www.svarforum.cz/forum/uploads/thumbs/1503_zabradli.jpg

Editoval varok (07-08-2020 22:06:04)


Omicron GAMA 1900L HF; Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#24 07-08-2020 22:30:17

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 3770
Web

Re: Provedení svárů zábradlí

varok napsal(a):

A co tu výplň uříznout kratší odhadem o 3mm

celkem dobrá myšlenka, držet to bude tak i tak ale s mezerou (přesně vyskoušenou) to neudělá horskou dráhu ale pěknou rovnou skluzavku.
Co tady melete o řízkách? Schází vám Evita? big_smile


Likvidace ocelových konstrukcí. Excelentní paliči železa. A nově také dřevorubci.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch).
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#25 07-08-2020 22:43:41

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 2948

Re: Provedení svárů zábradlí

varok> prepac, ale dnes si si to u mna hodne pokazil!
ked niekto z fleku pozrie na tie tvoje nakresy, tak pride akurat na to, ze to prve je prechod pre chodcov a to druhe, ze moze obiehat big_smilebig_smilebig_smilebig_smile
ja tam teda zabradlie nevidim!
varok takto:
https://lh3.googleusercontent.com/proxy/d7aPQA8e_T2Nsvo15ML4-vg7oiMShScm1A_xNTg_5t08UjS8D6eFaIiw4qt9ZYr3jyR8QJNFJyrioUE

bourac>nie je vylucene, ze aj evita zohrieva "rizek" na zabradli......... big_smilebig_smilebig_smile

Editoval rcp (07-08-2020 22:59:25)


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF
Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100
Fronius Vizor 4000 AIR Professional, Fronius Vizor 3000 AIR Professional, Speedglas 9100XXi

Offline
