Re: Provedení svárů zábradlí

Však mě je to jedno. Když někdo vidí na papíře, kde něco vypadá jako k sobě přiložené klacky poctivé zábradlí s detailem na příčky, každý nákres příčky jiným směrem, tak klidně. Já to mám nakreslené jako když je to položené a schválně jsem nakreslil příčky červeně, aby jsi měl radost. Tak nic no.

Editoval varok (07-08-2020 22:54:58)


Omicron GAMA 1900L HF; Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Online



#27 07-08-2020 22:54:58

Krupp
Člen
Místo: Těšín
Registrovaný: 03-01-2011
Příspěvky: 119

Re: Provedení svárů zábradlí

Jaky je sklon zabradli?
Pokud mas pokosovku tak je pracnost uplne stejna.
U varianty 1 tam uz ty koutaky nemusi byt. Staci z jedne strany 1/2V. Pokud to pujde do zinku nebo se dobre natre tak by ani to uzlabi nemuselo byt problem.

Editoval Krupp (07-08-2020 22:55:22)

Offline



#28 07-08-2020 23:04:55

davor
Člen
Místo: MSK
Registrovaný: 15-03-2017
Příspěvky: 378

Re: Provedení svárů zábradlí

varok napsal(a):

... ale myslím si více srozumitelně
http://www.svarforum.cz/forum/uploads/t … bradli.jpg

Z prvotního obrázku tazatele načmáraného na čtverečkovaném papíru (což bytostně z jistých důvodů nemám rád) jsem okamžitě pochopil, o co se mu jedná (úprava konců plocháčů, druh svarů, dvě varianty) i to, že je obrácený o 90st.

I jako nesvářeče mě první trklo, že obě varianty při 5x50mm a uvedeném sestavení to po svaření nehezky deformuje, proto můj nesmělý návrh na otočení co druhého. Ale drží se projektu...

Z Tvého "více srozumitelně" grafického podání bych neodhadnul (vzhledem k dotazu) nic. Každý máme jiné vnímání, představivost a schopnost se graficky vyjádřit. Ne my dva, myšleno obecně...

Než jsem dopsal tuto slohovku, rcp to v #25 vystihnul...

Editoval davor (07-08-2020 23:10:02)


Telwin Tecnica 144, [url=http://www.svarforum.cz/forum/viewtopic.php?pid=110195#p110195]MacAllister MSMW200A[/url], Proteco P800E-C, ERS-50, Meva Pb :-)

Offline



#29 07-08-2020 23:20:23

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 2945

Re: Provedení svárů zábradlí

asi bude hodne zalezat aj od materialu, z akeho to bude

ak to bude "cierna" pasovina, riskol by som to aj sposobom c. 1 - male zvary
kutak s ostrym uhlom potiahne z principu viac, kutak z opacnej strany bude zase vacsi >> vrchna pasovina upne rovna asi nikdy nezostane, ale to sa schova v  drevenom madle (ako hovoria bratia zednici, "tam bude kredenc!")

ak to bude z nerezu, tak to bude horsie - uz by som si dal tu pracu a zvolil sposob c.2 - a opat malinke zvary


urcite nie ziadnu medzeru - cim vacsia medzera, tym vacsie deformacie
o to zabradlie urcite nikto nebude privazovat nakladiak!
pri takej dizajnovke hovorit o 1/2V-ckach, prievare, a vacsej pevnosti je uplne "mimo misu".....

Editoval rcp (07-08-2020 23:29:16)


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF
Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100
Fronius Vizor 4000 AIR Professional, Fronius Vizor 3000 AIR Professional, Speedglas 9100XXi

Offline



#30 08-08-2020 13:06:20

Antihero
Člen
Registrovaný: 26-04-2011
Příspěvky: 61

Re: Provedení svárů zábradlí

Za mne varianta 1, jednoznacne. Dobre provedenej ten svar ani nebude videt a to je pro dyzajn nejvic.Technicky to nic nenese, tak co.

Offline



#31 09-08-2020 10:15:33

jees
Člen
Registrovaný: 14-01-2013
Příspěvky: 1505

Re: Provedení svárů zábradlí

Teď jsem viděl zábradlí, kde výplň z pásoviny byla chycena malým svarem z venku, mezi nimi po jejich delší straně žádný svar nebyl. Bylo to spíš jen zvenku sbodované

Online



#32 09-08-2020 22:28:56

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 2945

Re: Provedení svárů zábradlí

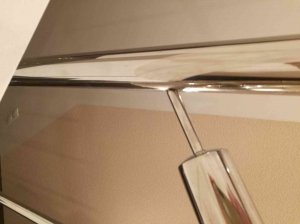

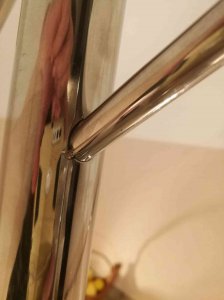

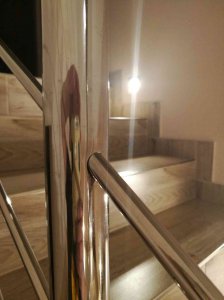

jees> uz som tu tie fotky davnejsie daval - bol som vtedy na navsteve a musel som sa pozriet a nafotit (profesionalna deformacia)
pri pohlade na to zabradlie dostavaju samotne EN skusky a pojem "bezpecnostny prvok" celkom novy rozmer - taky komicky big_smilebig_smilebig_smile
http://www.svarforum.cz/forum/uploads/thumbs/2227_z1.jpg
http://www.svarforum.cz/forum/uploads/thumbs/2227_z2.jpg
http://www.svarforum.cz/forum/uploads/thumbs/2227_z3.jpg


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF
Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100
Fronius Vizor 4000 AIR Professional, Fronius Vizor 3000 AIR Professional, Speedglas 9100XXi

Offline



#33 10-08-2020 10:42:48

jees
Člen
Registrovaný: 14-01-2013
Příspěvky: 1505

Re: Provedení svárů zábradlí

rcp - tak nějak to vypadalo, jen ty body byly ještě menší. Zdá se, že bezpečnostní prvek je pouze ten rám dokola a výplň už se jako bezpečnostní nebere

Online



#34 10-08-2020 10:46:30

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 2945

Re: Provedení svárů zábradlí

jees napsal(a):

rcp - tak nějak to vypadalo, jen ty body byly ještě menší. Zdá se, že bezpečnostní prvek je pouze ten rám dokola a výplň už se jako bezpečnostní nebere

Tazko povedat - vypln by mala byt taka, aby cez nu neprepadla osoba
Je tusim presne zadefinovane aky maximalny priestor (diera) medzi priecnikmy je povoleny.

Celkovo to zabradlie vyzeralo, ze sa posklada, len ked sa nan skaredo pozries big_smile


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF
Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100
Fronius Vizor 4000 AIR Professional, Fronius Vizor 3000 AIR Professional, Speedglas 9100XXi

Offline



#35 10-08-2020 10:51:05

AndyS
Člen
Registrovaný: 09-06-2020
Příspěvky: 137

Re: Provedení svárů zábradlí

rcp napsal(a):

jees napsal(a):

rcp - tak nějak to vypadalo, jen ty body byly ještě menší. Zdá se, že bezpečnostní prvek je pouze ten rám dokola a výplň už se jako bezpečnostní nebere

Tazko povedat - vypln by mala byt taka, aby cez nu neprepadla osoba
Je tusim presne zadefinovane aky maximalny priestor (diera) medzi priecnikmy je povoleny.

Celkovo to zabradlie vyzeralo, ze sa posklada, len ked sa nan skaredo pozries big_smile

V bytovom dome a v prevádzke určenej deťom musí byť zábradlie plné alebo s tabuľovou výplňou, so stĺpikovou výplňou zo zvislých tyčových prvkov alebo s mriežkovou výplňou. Medzery v zábradlí nesmú byť širšie ako 120 mm v bytovom dome a 80 mm v prevádzke určenej deťom. STN 74 3305, STN 73 8106.

https://www.artmex.sk/tipy-a-rady/123-n … -zabradlia

Editoval AndyS (10-08-2020 10:52:28)


konstrukter v Caterpillar, Bobcat, Thermoking, JLG.. /hobby zváranie / Omicron GAMA 1500

Offline



#36 10-08-2020 17:49:14

Chapstorm
Člen
Registrovaný: 06-08-2020
Příspěvky: 3

Re: Provedení svárů zábradlí

Tak po přečtení všech rad jsem se rozhodl (i vzhledem k tomu že mám úkosovačku), že ty plocháče naúkosuju, čili varianta 2.

Trubky bych byl býval i použil, ale toto už je schválený projekt ne navržený mnou, takže co je psané to je dané.


Jinak... měl jsem v plánu tam švihnout kouťáky a3... myslíte, že je to zbytečně moc? Bude to z 11375... tu vaši horskou dráhu bych z toho zrovna mít nechtěl. big_smile

Offline



#37 11-08-2020 15:53:04

AndyS
Člen
Registrovaný: 09-06-2020
Příspěvky: 137

Re: Provedení svárů zábradlí

varok napsal(a):

rcp napsal(a):

Ja tam vidim 2 "koty" - 5mm
snad aj preskoleny kuchar by mal pochopit, ako bude ten plochac 50x5mm otoceny. big_smilebig_smile

A každý přeškolený kuchař by to nakreslil trošku srozumitelně a né jako děcko ve školce.

ako to chceš inak nakresliť? veď je tam všetko čo tam má byť, nič viac nič menej, aby mohol dostať odpoveď, to že je to otočene o 90° snaď až toľko nevadí..


konstrukter v Caterpillar, Bobcat, Thermoking, JLG.. /hobby zváranie / Omicron GAMA 1500

Offline



#38 11-08-2020 21:28:11

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 2945

Re: Provedení svárů zábradlí

AndyS napsal(a):

........, to že je to otočene o 90° snaď až toľko nevadí..

ihlan kurva vidis!!!!!!!!!!!!!! keby ze som ten planik natocil ja mobilom v HD, tak by to nakoniec bolo dobre!!!! big_smilebig_smilebig_smilebig_smile

Editoval rcp (11-08-2020 21:39:57)


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF
Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100
Fronius Vizor 4000 AIR Professional, Fronius Vizor 3000 AIR Professional, Speedglas 9100XXi

Offline



#39 11-08-2020 23:02:31

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 3763
Web

Re: Provedení svárů zábradlí

AndyS napsal(a):

ako to chceš inak nakresliť?

opravdu pracuješ jako konstruktér v Caterpilaru? no těbůch big_smile


Likvidace ocelových konstrukcí. Excelentní paliči železa.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch)
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#40 14-08-2020 17:06:39

Ládes
Člen
Místo: Olomouc
Registrovaný: 04-12-2009
Příspěvky: 2000
Web

Re: Provedení svárů zábradlí

varok napsal(a):

Nevím jestli jsem nákres dobře pochopil, ale taky bych volil variantu 1. To máme dokonce v baráku jako zábradlí mezi jednotlivými patry, ale plocháče užší, odhadem 25-30x5mm. A co tu výplň uříznout kratší odhadem o 3mm a na každou stranu dát mezeru asi 1,5mm? To potom bude držet mnohem více.

A co deformace teplem?Pokud to nemá být designový úmysl bude to vypadat šíleně.Btw: jestli jste někdy zkoušel vevařit kratší výztuhu do rámu víte co to s ním udělá.....("napnelismus" je pěkná svině).Jinak pozor zábradlí už je "bezpečnostní prvek" takže už tam jsou veškeré náležitosti z jeho konstrukce a výroby plynoucí. wink

Editoval Ládes (14-08-2020 17:08:40)


Fronius VST 357-2 +AW 5000;Fronius TT 3000W +TTW 3000P,KITIN 150LA;

Offline



#41 14-08-2020 17:17:56

Ládes
Člen
Místo: Olomouc
Registrovaný: 04-12-2009
Příspěvky: 2000
Web

Re: Provedení svárů zábradlí

rcp napsal(a):

varok> prepac, ale dnes si si to u mna hodne pokazil!
ked niekto z fleku pozrie na tie tvoje nakresy, tak pride akurat na to, ze to prve je prechod pre chodcov a to druhe, ze moze obiehat big_smilebig_smilebig_smilebig_smile
ja tam teda zabradlie nevidim!
varok takto:
https://lh3.googleusercontent.com/proxy … JNFJyrioUE

bourac>nie je vylucene, ze aj evita zohrieva "rizek" na zabradli......... big_smilebig_smilebig_smile

"Čéče" dej pokoj s ohřevem o svařenec-ještě teď se mi zvedá "kufr" když si vybavím smrad z mé pálící se pravačky.(tenounká rukavička na tig to nezachránila)


Fronius VST 357-2 +AW 5000;Fronius TT 3000W +TTW 3000P,KITIN 150LA;

Offline



#42 14-08-2020 18:59:28

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 2945

Re: Provedení svárů zábradlí

teraz si zabil!!!!! - mam slzy v ociach

pokial na tom zabrali neprekroci rychlost, "rizek" by si pripalit nemala...... big_smilebig_smilebig_smilebig_smilebig_smilebig_smilebig_smile

Editoval rcp (14-08-2020 18:59:47)


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF
Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100
Fronius Vizor 4000 AIR Professional, Fronius Vizor 3000 AIR Professional, Speedglas 9100XXi

Offline



#43 15-08-2020 09:23:58

AndyS
Člen
Registrovaný: 09-06-2020
Příspěvky: 137

Re: Provedení svárů zábradlí

bourač napsal(a):

AndyS napsal(a):

ako to chceš inak nakresliť?

opravdu pracuješ jako konstruktér v Caterpilaru? no těbůch big_smile

.. Nad cim tam chces spekulovat, na to nepotrebujes virtualnu realitu pochopit zoskice  4 zvarene plechace? Schvalne sa ukaz jak to malo vyzerat nech sa niecomu priucim..

Editoval AndyS (15-08-2020 09:26:10)


konstrukter v Caterpillar, Bobcat, Thermoking, JLG.. /hobby zváranie / Omicron GAMA 1500

Offline



#44 15-08-2020 22:56:49

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 3763
Web

Re: Provedení svárů zábradlí

Zábradlí, madlo, horská dráha.
Tak sem se s tím dnes potkal. Nájemník z paneláku koupil zasklení lodžie. Panelák je dle norem, zasklení též, zasklení vyrábí nějaká firma - ruzné druhy pro různé lodžie.
Zábradlí někdo někde bastlí na dílně a stavbařům ho dodává hotové na stavbu. Zábradlí je samozřejmě prohnuté - sváry na prostředním sloupku po vychladnutí horní jekl (madlo) prohnuly do oblouku. Lodžie několik desítek let fungovala, zábradlí prohnuté 15mm nejspíš nikomu nevadilo, možná o tom ani nájemníci nevěděli.
Problém vyvstal při pokusu posuvné zasklení, zhotovené na míru pro příslušný druh paneláku, namontovat - nevejde se kvůli tomu oblouku!
Chlapci zedníci chtěli flexou + diamant. kotouč vyřezat ve stropě balkonu drážku a vysekat a rám zasklení tam nacpat.
Nabídl jsem jim jednodušší možnost - sloupek pod madlem říznout flexou + druhý řez tak aby se sloupek o 15mm zkrátil. Podobně totéž se zábradlovými tyčkami. Potom madlo heverem + trámek opřený o strop stlačit dolů a znovu přivařit. Natřít svary pozink barvou.

Andys já ovládám technické kreslení - tužkou na papír, když něco namaluju tak to podle mého výkresu vyrobí eskymák na Aljašce stejně jako Zulukafr někde na rovníku.
Konstruktérovi jako seš ty dojde baterka v mobilu a seš v pr.deli big_smile


Likvidace ocelových konstrukcí. Excelentní paliči železa.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch)
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



#45 15-08-2020 23:28:09

rcp
Člen
Registrovaný: 28-08-2010
Příspěvky: 2945

Re: Provedení svárů zábradlí

bourač napsal(a):

....Nabídl jsem jim jednodušší možnost - sloupek pod madlem říznout flexou + druhý řez tak aby se sloupek o 15mm zkrátil. Podobně totéž se zábradlovými tyčkami. Potom madlo heverem + trámek opřený o strop stlačit dolů a znovu přivařit. Natřít svary pozink barvou...

krasne! paradicka! dufam, ze si im nedal aj meno a adresu >> az sa nieco poserie big_smilebig_smilebig_smile

panelak - balkon - zabradlie - bezpecnostny prvok - rozrezat stlpik - rozrezat vypln - zavarit - obrusit - natriet  a do toho si predstavim nejakeho zednika s elektrodou a zvarackou niekde na balkone na siedmom poschodi, ako lyncuje to zabradlie - slusna recesia big_smilebig_smilebig_smilebig_smilebig_smile

Editoval rcp (15-08-2020 23:29:07)


Fronius MagicWave 3000 Job + FK 2500 FC + TTW 3000AF
Fronius MagicWave 230i + CU600t + THP300i + TTB300A/P
Fronius TransSteel 2200 + MTG 2100
Fronius Vizor 4000 AIR Professional, Fronius Vizor 3000 AIR Professional, Speedglas 9100XXi

Offline



#46 15-08-2020 23:55:50

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 6126

Re: Provedení svárů zábradlí

Nejhorší na tom je, že v dnešní době takové věci svařují i lidi bez jakéhokoli svařečáku. Jak psal rcp zedník.


Omicron GAMA 1900L HF; Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Online



#47 16-08-2020 07:04:18

Ládes
Člen
Místo: Olomouc
Registrovaný: 04-12-2009
Příspěvky: 2000
Web

Re: Provedení svárů zábradlí

Nevím jestli není horší když lidi od fochu při práci  která je živí nepřemýšlí,takže si z ní vůbec nic neodnesou(snad leda výplatu za něco co by obstaral robot levněji a kvalitněji).Zas pravda že v důsledku toho asi nikdo nemůže přijít k újmě.


Fronius VST 357-2 +AW 5000;Fronius TT 3000W +TTW 3000P,KITIN 150LA;

Offline



#48 16-08-2020 09:32:16

AndyS
Člen
Registrovaný: 09-06-2020
Příspěvky: 137

Re: Provedení svárů zábradlí

Bourac: tak maluj dalej, stetce nezabudni umyt aby nezaschli.. Eskimaci sa potesia.

Editoval AndyS (16-08-2020 09:38:11)


konstrukter v Caterpillar, Bobcat, Thermoking, JLG.. /hobby zváranie / Omicron GAMA 1500

Offline



#49 16-08-2020 10:13:10

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 6126

Re: Provedení svárů zábradlí

Ládes napsal(a):

Nevím jestli není horší když lidi od fochu při práci  která je živí nepřemýšlí,takže si z ní vůbec nic neodnesou(snad leda výplatu za něco co by obstaral robot levněji a kvalitněji).Zas pravda že v důsledku toho asi nikdo nemůže přijít k újmě.

A myslíte že to je o nepřemýšlení?


Omicron GAMA 1900L HF; Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Online



#50 16-08-2020 22:44:25

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 3763
Web

Re: Provedení svárů zábradlí

rcp napsal(a):

si predstavim nejakeho zednika s elektrodou a zvarackou niekde na balkone na siedmom poschodi, ako lyncuje to zabradlie - slusna recesia big_smilebig_smilebig_smilebig_smilebig_smile

nechtěl sem tady vypisovat romány, zábradlí zavaří profisvářeč kterého má nájemník v rodině. Další možné verze úspěšné montáže zasklení jsou:
1.Sklenář odřízne z předmětných skel proužky cca 15mm.
2.Vysekat ve stropu lodžije drážku.
Co bys zvolil kolego? smile
Těší mě na celé záležitosti že někdo kdo si neumí postavit vlastnoručně barák, musí takto upravovat i HOTOVOU králíkárnu. big_smile


Likvidace ocelových konstrukcí. Excelentní paliči železa.
Plasmy. Přímočaré pily ocasky. Ruční orbitální pila (za studena). Utahováky. Sbíjecí kladiva. Plošiny. Jeřáby.
Vaření obalenou elektrodou (Lorch)
Práce ve vysokých výškách a v hlubokých hloubkách. Práce v jedovatých a výbušných atmosférách. Nic levného.

Offline



Zápatí

REKLAMA na SvarFóru

O SvarFóru + Pravidla

Powered by PunBB

SVARFORUM diskusní fórum o svářečkách, svářečích a svařování kovů i plastů.
Ze skupiny SVARWEB - portál vašeho svařování.   2005 Notice: Use of undefined constant Y - assumed 'Y' in /DISK2/WWW/svarforum.cz/www/forum/footer.php on line 137  -  2020


Doporučujeme:  Dětské montérky a maskáče  ♦  Svářečky MIGO a ELDYS
