Pokud by měl někdo návod k obskuze WMP200 docela by se mi hodil sice jsem tu někde zahlédl že by měl být v galerii ale netuším jak se tam dostat předem díky

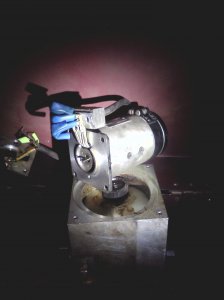

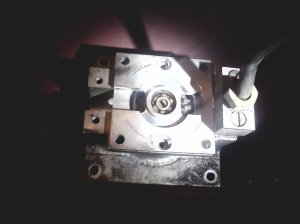

prihazuji detaily rozebraneho podavace








Dnes jsem zacal rozebirat podavac, tipuju ze od roku 1979 kdy byla masina vyrobena nikdo nemenil mazivo a ani nedelal jakoukoli dalsi udrzbu.Prevodovka sic chodi pomerne lehne ale samotny motor je celkem unavenej, kdyz jsem sundal kryt komutatoru abych se mrknul na uhliky tak se vysypala kavova lzicka z odrbanych uhliku a konutator ma v miste uhliku o jeden milimetr menci prumer jak je odrbana takze tenhle stroj namotal asi hodne kilometru dratu.

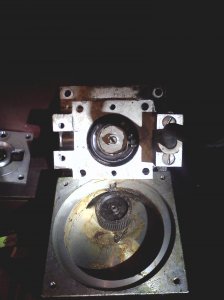

Ted uz musim jen sehnat vhodny mazaci tuk do prevodovky tehle je jak lepidlo z niceho nejde pokud by mel nekdo nejaky dobry tip sen s nim   snad to neublizi primarnimu petrtinaxovemu prevodu .

Editoval Honza007 (05-02-2012 21:47:17)

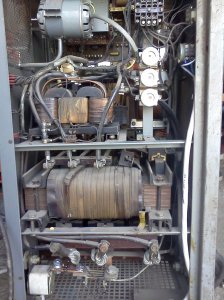

  pohled na silovou cast
Mam maly problem neustale mi praskaji trubickove pojistky takze nejde posuv ale mam pocit ze to ted bude temi mrazy protoze je ztuhle mazivo a motor podavace ma vetsi odber .

Asi drtek posilim pojistky  vim že to není košer  ale dotedka byly ty pojistky překlemovaný a vím že se s tou mašinou takhle cca 5 let vařilo.Jinak na te fotce je krasně vidět v popředí to vinutí transduktoru je to vedene přes čokokoládu a ten odpor nastojato

Editoval Honza007 (12-02-2012 15:12:59)

Takze jsem uz zase drtek pokrocil konecne uz mi funguje transduktor  respektive jeho napajeni. Zjistil jsem pri promerovani  je napeti na trafu ale ne na usmernovaci nejaky umelec proste za pojistkama prehodil jeden z kabelu na jinou pojistku po spravnem zapojeni se sice obevilo napeti na usmernovaci ale ne za nim nastesti stacilo jen propajet spoje asi tam byl studenak. Pri merenni ale napeti litalo skokove tak jsem cca 30 minut cistil velky dratovy potenciometr od nalepenych kulicek rozstriku.Zel bohu mi zatim nefunguje regulace podavani potenciometrem na podavaci,funguje jen regulace priblizovaci rychlosti takze to nastavuji tim druhym potenciometrem.Predesilam ze proudove(jazyckove) rele funguje takze bude problem v elektronice takze jdu kontrolovat kontakty a shanet sikovneho elektrikare.

No mam tuhle masinu za 4 litry a je to tak trosku i srdecni zalezitost ,casu moc nemam  delam to kazdy vikend cca 3 hodiny +neco malo pres tyden v praci kdyz je volneji ale aspon si trosku vycistim hlavu.Jinak mam i nove kladky na  0,8 a 1 mm drat.Jsou ludelane z kladek WLSP ty maj osicku podavace 12 mm ale WMP ma jen 10mm.Takze odvrtat stredy dat vlozky prevrtat je na 10 mm vystouchnout drazku na pero a nakonec z kazde strany zuzit o 1,2mm.Pred chvili jsem zkusil i funkcnost transduktoru a je to moc fajn vec mit moznost plynule regulovat napeti a ne jen skokove prepinanim odbocek.

Editoval Honza007 (11-03-2012 16:34:11)

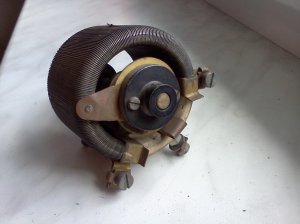

Prave ze ted uz masina svari fakt krasne silova cast a regulace je uz v poradku.Prikladam foto dratoveho potenciometru regulace transduktoru   Ted uz jen poresit elektroniku posuvu.Vsechna schemata co mam jsou bohuzel novejsiho data (ja mam stroj z roku 1979) a co jsem porovnaval mam na desce jen jedno Lun rele a jedno velke bakelitove rele. Take nemam na masine dvoupolovy prepinac bodovani ale bodovani spina jen jednopolovy spinac potenciometru a tech rozdilu tam bude vic.Bohuzel nefunguje bodovani ale to me tak netrapi narozdil od nefunkcnosti regulace rychlosti posuvu.pokud je viko podavace otevrene posuv reaguje na potenciometr  na podavaci ale kdyz viko podavace  zavru lze regulovat rychlost  posuvu jen potenciometrem kterym se nastavuje rychlost priblizeni.Dale mi nejde nastavit potenciometrem na desce dohoreni dratu.

Zacinam premyslet zda  v pripade ze  budou problemy s elektronikou  uvazovat o zabudovani ridici jednotky a tim padem budu muset vymenit i hlavni stykac a snad i ventil plynu

Editoval Honza007 (11-03-2012 22:26:51)

k WMP 200
Dobrý den Honzo 007,
funkce otevřeného a zavřeného podavače jak ji popisujete je správná. Dohoření drátu je funkční až po "chycení" oblouku. Dohoření drátu má součinnost právě s tím PROUDOVÝM RELÉ, podobně i funkce potenciometrů.
Přijměte můj obdiv. Jde Vám to velmi dobře.
S pozdravem Zdeště

Zdravim Honza.Na jednej starsej zvaracke na elektrody-bol to povodne zdroj do kinopremietaciek a tiez to bolo regulovane drotovym potenciometrom ktorym sa reguloval transduktor ale mal maly problem-nechcelo to zvarat pod 70A a nemal som na to cas-prerabat to aby to malo inu charakteristiku  tak som to vymenil za inu masinu ale lakalo by ma prerobit wlsp-mozem ho mat za100eur tak uvazujem,ze s 4kladkou a5metrovym horakom na pevno do dielne by to stacilo-nechce sa mi zase kupovat novu masinu za 1500eur-len teraz nemam tolko casu na kutenie a vo fabrike kde robi kamos budu vyradovat formigy389 asi alebo podobny typ-uz neviem presne cislo alebo450-typ za 120eur tak uvidim co zoberiem a na drobnosti mam formig249 a iskavar230 a to mi zatial staci

Hm s tym ramenom maju tiez a tiez to budu v tej fabrike menit za novsie-tak uvidim co od nich kupim to rameno by sa mi pacilo.inak ako pokracuje oprava srdcovej zalezitosti WMP200 ? nieco nove?

nejednoduší je zjistit zapojeni jednotky  ze schematu  svařečky ve ktere je jednotka použita  ... tak to zjistíte nejjednodušeji.. případne vam poradí pan zdešte možna take tyto jenotky používa...

alll napsal(a):

u omicronu jsou schemata dostupnější než u konkurence jako je alfa in nebo kurebeiter.. tady jsem našel schema  v navodu kde je namontovana aek 24 .2 sinergic http://www.aek-svareci-technika.cz/down … SK--EN.pdf chce seto doptat google on něco vyplivne použitelneho..

diky  all ne ze bych to nenasel ale vetsinou jedu na netu pres Operu a k tomuhle odkazu me nechtela pustit
