#51 14-05-2013 21:15:10

kemppin
Člen
Registrovaný: 24-05-2011
Příspěvky: 830

Re: Gude MIG 155/6W + vozík

Jediné řešení,které mě napadá je prodej a koupě třeba starší,ale "profi" svařečky.
bobobo má pravdu.Všechny možné úpravy mohou zlepšit jen uživatelský přístup,ale ne parametry
stroje.


Už jenom doma.
KEMPOWELD 4000w , AFIN 280AC/DCw ,  KITIN 1700hf , KM 12c , BERLAN BPS 40 ,
autogen + řezací RS 12 , ARISTO tech , ARISTO air

Offline



#52 14-05-2013 21:48:25

pavol.sk
Člen
Místo: Prievidza
Registrovaný: 21-04-2010
Příspěvky: 2509

Re: Gude MIG 155/6W + vozík

kto si kupy hentaku zvaracku asi nema ambicie zvarat kolajnice,na plechy by mala uplne stacit keby normalne fungovala...upravy ktore tu popisoval all by mali aj z takej zvaracky spravit nieco co sa da normalne pouzivat otazne je ci ma na to majitel nervy a ci sa popisovane upravy vobec oplatia

Offline



#53 14-05-2013 22:16:24

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3584

Re: Gude MIG 155/6W + vozík

no ja jsem mel podobnou mašinu doma byl to EINHELL  BT-GW 170  stemito popisovanymi upravami jetu na foru ve vice vlanech popsana cela uprava tej mašiny : eurokoncovka, profi hořak, ktc 112, stykače 2x byl znich  vytvořen softstart  + pridane 2 odpory přes ktere se sitilo jadro svařeciho trafa ventilator sunon, el. ventil plynu a nakonec dostal i podavač profi 2 kladku, aješte  kond pořadnou kravu aby dobře zapaloval oblouk, anakonec byla měněna i tlumivka  na prěvinotím na měd a vlezlo tam vic zavitu tak potom mel oblouk lepší vlastnosti hořeni ... sloužila dobře, pak ale bylo potřeba vařit i silnejší matroš a nato už nestačila tak jsem si postavil tu mašinu comamv popisu dole.. jeto kombinace dilu kuthereiber a omicron a neco po domacku ale tak aby byla co nejblíže originalu.. dole jsou fotky meho žluteho  mazlika :http://www.svarforum.cz/forum/viewtopic.php?id=3825


TIGER 205  / BINZEL MB 24/gama 160

Offline



#54 15-05-2013 22:02:28

OndraMarkow
Člen
Registrovaný: 13-05-2013
Příspěvky: 20

Re: Gude MIG 155/6W + vozík

Takže dnes to začalo. Vzal jsem do ruky štípačky. Koupil jsem 4m 3x2,5 mědi v gumě + slušnou zástrčku. Jako zemnící kabel bude 3m 16mm měď + nové lepší kleště. A zde nastal problém. Připájel jsem očko a přišrouboval na kleště, ale nevím, jak mám tento zemnící kabel přidělat na cívku. Je tam nějaká hliníková a vodič je ve tvaru obdélníku cca 5x3mm. Existuje něco jako velká šroubovací svorka, která pojme vodič z cívky + zmiňovaný kabel 16mm? (Něco jako obrovská el. čokoláda) nechce se mi to pájet přímo na trafo bojím se, abych ho nepropálil. Lepší bude asi rozebíratelný spoj. Dále jsem koupil dva kondy 1000mF 100V 105°C. Kondy se připojují paralelně nebo do série? Řekl bych para, ale pro jistotu mi to prosím potvrďte. Takto spojené kondíky stačí pouze připojit na usměrňovač dle polarity říkám to dobře? Nebo jsem to pochopil špatně? Dále jsem pořídil 16A hlavní vypínač. Ale chci se ještě zeptat z usměrňovače je napájena řídící deska? Kolik V a A potřebuje deska, aby v klidu ukrmila i podavač? Myslím, že u mě nebude problém s napájením motůrku na posuv drátu ale jako vadu jsem našel vyosený podavač 0,6 vůči přítlačnému ložisku. Může být toto důvod že mi lepí drát v průvlaku? Že může občas drát uklouznout a nebýt tlačen motůrkem? Drát jde v bovdenu lehce jinak jsem nic jiného jako problém nenašel. Na základní desce je nějaké 40A relé je potřebo ho nahradit nějakým pořádným stykačem? Odpor na vybíjení kondů je nutný nebo jen pro jistotu? Zatím jsem se drátu a kostry nedotknul tak nevím, jak moc to kope:).  Je nutné stavět usměrňovač pro posuv? Pokud ano jak se to celé zapojuje? Přemýšlel jsem na nějakém trafu, které by krmilo desku plus posuv ale nevím kolik tam právě teče V a A. Nevím jaký přesně mám shánět, abych se vyvaroval kolísavého napětí na podavači. Nějaké další nápady čím bych si mohl pomoci k lepšímu? Děkuji za rady dost jsem se  zde dozvěděl, ale koukám že se mám stále co učit.. Díky

http://imageshack.us/a/img850/5332/imag0102pf.th.jpghttp://imageshack.us/a/img850/9695/imag0101ou.th.jpg
http://imageshack.us/a/img607/1712/imag0095v.th.jpg
http://imageshack.us/a/img580/2377/imag0094be.th.jpg
http://imageshack.us/a/img441/1259/imag0093we.th.jpg

Editoval OndraMarkow (15-05-2013 22:05:58)

Offline



#55 15-05-2013 23:15:55

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3584

Re: Gude MIG 155/6W + vozík

na  posledni fotce maate vyfocen usmernovač svařecí, a jdou zneho 2 draty do bileho komektoru ta je napajeni motoru posuvu přes řídíci desku barva dratu je jeden do hneda a jeden je asi šedy nebo bilý  na ty draty pijde napojit ten přídavny zdroj tafo o vykonu aspoń 24V 60VA ideal co používam je 100VA v tomto vlaknu je paru fotek moji mašiny jak jsem einhel předelaval až po eurokoncovku, av http://www.svarforum.cz/forum/viewtopic … ;p=1jinych vlaknech jsou i me fotky zastavby profi podavače..


TIGER 205  / BINZEL MB 24/gama 160

Offline



#56 15-05-2013 23:17:27

m.evil
Člen
Registrovaný: 22-10-2007
Příspěvky: 1698
Web

Re: Gude MIG 155/6W + vozík

V elektrike sa bežne používajú svorky na vodič 16mm2 , zájdi si do najbližšej predajne elektroinštalačného materiálu a niečo si vyberieš.
Kondenzátory daj paralelne na usmerňovač podľa polarity a nezabudni vybíjací odpor.
Usmerňovač pre posuv nemusíš stavať , dá sa kúpiť hotový usmerňovací mostík.
Doska potrebuje pre svoju činnosť aspoň 24V , zožeň si také trafo.


BERLAN BWIG 180 , Plazma DEDRA DESPi40, TMB-125, POWERMAT S-MAT 160 - OMI 165

Offline



#57 16-05-2013 21:05:27

OndraMarkow
Člen
Registrovaný: 13-05-2013
Příspěvky: 20

Re: Gude MIG 155/6W + vozík

Tak dnes pokračování v upgradu.

http://ondramarkow.rajce.idnes.cz/CO2

Ale co řeším je podavač. Motůrek je malý a převody plastový to by mě nějak netrápilo. Ale hlavní osa která vede kolečko s drážkou je uložena ve spod v kluzném ložisku a vršek je také v kluzným ale až v té vrchní sundavací čepici která kryje toto kolečko. Protikus jako přítlak je normální ložisko ale svou silou mi odklání hnanou hřídel. Zkusím to pak nafotit. Řešil už toto někdo? Jde o to že hnací + přítlakové kolečko nejsou rovnoběžné ale jedna hřídel se uchyluje na stanu proto mi možná někdy zůstane drát v zalepený průvlaku. (Styčné plochy nejsou k sobě rovné)
Kolik tak stojí nějaký slušný podavač za pár korun?

Offline



#58 16-05-2013 21:53:23

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3584

Re: Gude MIG 155/6W + vozík

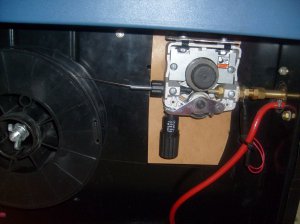

Par korun ne, ale tento je solidní:http://www.aek-svareci-technika.cz/zbozi-89-nahradni-dily-a-prislusenstvi-stroju.posuvy-a-jejich-dily.kompletni-posuvy-CWF-300-S%282x2%29 + maly motor :http://www.aek-svareci-technika.cz/zbozi-121-nahradni-dily-a-prislusenstvi-stroju.ostatni-nahradni-dily-Motor-maly   ten utlačí i 5metrovy hořak levou zadni. a k podavači dokoupit potřebne kladku 0.6/0.8 tady jsou fotky toho zabudovaneho podavače:http://www.svarforum.cz/forum/uploads/thumbs/1360_michalka_a_anieka_031.jpg

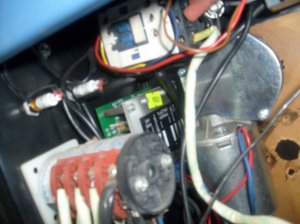

a zde je z druhe strany:http://www.svarforum.cz/forum/uploads/thumbs/1360_michalka_a_anieka_041.jpg
motor je schvan za stredovou stěnou a pak je už krok k eurokoncovce a hořaku jaky si vyberete.. ,ale pozor!! je potřeba el ventil plynu a by uzaviral plyn.. na druhé fotce je videt část řídíci jendnotky ktc 112  stykač a 2 odpory vedoucí do druheho stykače a znich vytvořen soft start   ješte mam v počitači teměř kompletni foto dokumentaci z uprav einhela..

Editoval alll (16-05-2013 22:02:13)


TIGER 205  / BINZEL MB 24/gama 160

Offline



#59 20-05-2013 10:00:18

OndraMarkow
Člen
Registrovaný: 13-05-2013
Příspěvky: 20

Re: Gude MIG 155/6W + vozík

Ještě jeden rychlej dotaz. Vodiče které lezou z usměrnovače (žlutý+bílí) do desky tak je napájení posuvu drátu že? nebo napájení desky? Nějak jsem se do toho zamotal.. Dnes konečně zase jedu do garáže tak to teprve mohu proměřit a zjistit co a jak ale radši se pro jistotu ptám.. Pokud bych chtěl stabilní posuv drátu tak tyto dva vodiče dám na trafko. Ale furt nevím jaké.. V přispěvcích se stále mluví o 24V ale pro zakladní desku ktc112. Já ponechám původní. Díky za info..

Offline



#60 20-05-2013 22:19:28

OndraMarkow
Člen
Registrovaný: 13-05-2013
Příspěvky: 20

Re: Gude MIG 155/6W + vozík

Takže dnes zatím sestaveno z 80%. Do alba jsem přidal další foto:
http://ondramarkow.rajce.idnes.cz/CO2

Na usměrňovači jsem naměřil bez zátěže 30V takže budu muset shánět 24V trafo.. ale někde jsem četl že po přidání kondíků nebylo třeba dodělávat jiné napájení. Dnes jsem upravil podavač tak aby se mi hnací hřídel neodkláněla od přítlaku. jde to vidět na foto (Vyztužení plechem).
Chci se ale zeptat je možno v domácích podmínkách nějak změřit rychlost podávání? popřípadě rychlost / otáčky motůrku? Na usměrňovač jsem dnes přidal 2 kondy 1000uF 100V 105´C  odpor 820ohm 6W. Vše jsem poskladál a vyzkoušel upravený podavač na prázdno bez drátu. A nějak jsem nepoznal okem /sluchem že by se to měnilo podle nastavení rychlosti potákem.  Skoro se mi zdálo že motor běží furt konstantní rychlostí. Je něco špatně? Zítra pokud vše klapne tak dodělám zbytek a zkusím první sváry po úpravě..

Offline



#61 20-05-2013 23:25:36

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3584

Re: Gude MIG 155/6W + vozík

OndraMarkow napsal(a):

Ještě jeden rychlej dotaz. Vodiče které lezou z usměrnovače (žlutý+bílí) do desky tak je napájení posuvu drátu že? nebo napájení desky? Nějak jsem se do toho zamotal.. Dnes konečně zase jedu do garáže tak to teprve mohu proměřit a zjistit co a jak ale radši se pro jistotu ptám.. Pokud bych chtěl stabilní posuv drátu tak tyto dva vodiče dám na trafko. Ale furt nevím jaké.. V přispěvcích se stále mluví o 24V ale pro zakladní desku ktc112. Já ponechám původní. Díky za info..

trafo: zpodobnymi parametry nekde v technickem bazaru zeženete, nebo na aukru..  :http://www.gamasvar.cz/1975-trafa-a-tlumivky/25543-trafo-napajeci-80va/    a knemu:http://www.gme.cz/usmernovaci-mustky-jednofazove/b250c25000-p227-006/  a ztoho napajet podavač temo draty (žluty a bíly)......


TIGER 205  / BINZEL MB 24/gama 160

Offline



#62 21-05-2013 00:31:31

anthAn
Člen
Registrovaný: 12-09-2011
Příspěvky: 87

Re: Gude MIG 155/6W + vozík

Pokud chceš mít zapojený kondíky, tak musíš desku s posuvem napájet buď externím trafem nebo ze sekundáru, ale přes druhej diodovej můstek (stačí menší). Protože ta regulace funguje tak, ža když to do toho teče usměrněný napětí (něco takovýho http://upload.wikimedia.org/wikipedia/c … yProud.jpg) tak ta regulace funguje tak, že když pozná průchod nulou, tak na krátkej čas ještě něotevře a vypadá to asi takhle ( http://www.digikey.com/Web%20Export/tec … s-fig2.jpg jen jsou všechny půlvlny otočený nahoru) .. tim že tam dáš kondenzátor, tak to napětí vyhladíš a vypadá to asi takhle ( http://www.elweb.cz/c/65.gif .. to silnou čarou) .. tim pádem nemáš žádnej průchod nulou a regulace se namá od čeho odpíchnout a tak to tam pere naplno...

Editoval anthAn (21-05-2013 11:50:46)


Trafačka TR 120
Einhell SGA 175 Turbo - starej, dobrej červenej Einhell

Offline



#63 21-05-2013 07:40:06

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3114

Re: Gude MIG 155/6W + vozík

Ten spoj lana s tlumivkou máš blbě . Na to lano napájej běžný Ms oko a na ten hliník našroubuj šroubovací oko (je podobné konstrukce jako kontakt na startovací aku , jen místo svěrky na pol má oko ) ! Ta oka spoj šroubem . Připojení elektroniky máš popsáno výše .

Offline



#64 21-05-2013 10:21:47

OndraMarkow
Člen
Registrovaný: 13-05-2013
Příspěvky: 20

Re: Gude MIG 155/6W + vozík

Děkuji za reakce. Bylo mi to divné. Jdu shánět trafo.

Offline



#65 21-05-2013 11:58:56

anthAn
Člen
Registrovaný: 12-09-2011
Příspěvky: 87

Re: Gude MIG 155/6W + vozík

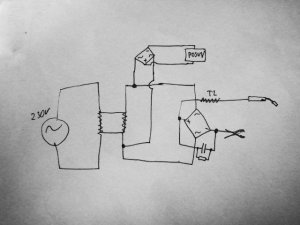

Externí trafo je určitě lepší volba, ale jako rychlovka než seženeš trafo, tak máš lepší použít ten druhej diodovej můstek (viz schémátko) ... bohatě by měl stačit tenhle http://www.gme.cz/usmernovaci-mustky-je … -p227-008/

http://www.svarforum.cz/forum/uploads/thumbs/3195_cimg0663.jpg


Trafačka TR 120
Einhell SGA 175 Turbo - starej, dobrej červenej Einhell

Offline



#66 21-05-2013 13:18:28

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3114

Re: Gude MIG 155/6W + vozík

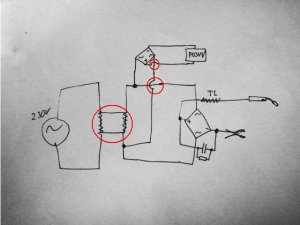

Kde jsi se anthAne učil kreslit ?
http://www.svarforum.cz/forum/uploads/thumbs/1325_schemko.jpg

Offline



#67 21-05-2013 15:11:23

Rellik
Člen
Registrovaný: 20-09-2011
Příspěvky: 2134

Re: Gude MIG 155/6W + vozík

bobobo napsal(a):

Kde jsi se anthAne učil kreslit ?
http://www.svarforum.cz/forum/uploads/t … chemko.jpg

To trafo beru, že je blbě namalované. Ale ty křížící se "přechody vodičů" se tak dřív kreslili. wink


JET TIG II + Parker SGT 18, Speedglas 9100X, KOWAX 730ARC, PARTNER TIG 200 DC PULSE, Spartus MASTERMIG 200 + LORCH ML2400
Není nic co by nebylo možné, stačí jen najít tu správnou cestu.
http://dv-foto.cz https://rellik.rajce.idnes.cz/

Offline



#68 21-05-2013 20:13:24

OndraMarkow
Člen
Registrovaný: 13-05-2013
Příspěvky: 20

Re: Gude MIG 155/6W + vozík

Je to opravdu tak. Demontoval jsem kondenzátory a vybíjecí odpor.  A posuv funguje tak jak má. Je opravdu potřeba 24V a alespoň 1A zroj pro napájení? Ten motůrek je malej modelářskej skoro vypadá jak mabuchi 540 a s autíčkama jsem jezdil na lipol 3S kde bylo skoro 12v. Pokud bych dal zroj třeba z nabíječky na NTB 19V 3,5A?? Nebo jsem tu ještě našel 12V 1A poctivou teslu. a ještě něco jdu to rozebrat at vím co je to zač..

Offline



#69 21-05-2013 20:26:32

Rellik
Člen
Registrovaný: 20-09-2011
Příspěvky: 2134

Re: Gude MIG 155/6W + vozík

OndraMarkow napsal(a):

Pokud bych dal zroj třeba z nabíječky na NTB 19V 3,5A??

Jo ten by byl dobrý, jen ho stabilizovat na 12V pomocí LM317 nebo nějakého "pevného" stabilizátoru např. 7812 podpořený výkonovým tranzistorem, tak máš zdroj jako víno wink Já mám ze zdroje od tiskárny (18V 3,5A) udělaný pomocí toho LM317 takový malý "laboratorní" zdroj s proměnným výstupem napětí od 1 do 18V...

EDIT: aha ty potřebuješ 24V v tom případě bych tam asi fláknul nějaké další trafo, které má aspoň tu 1A wink

Editoval Rellik (21-05-2013 20:27:42)


JET TIG II + Parker SGT 18, Speedglas 9100X, KOWAX 730ARC, PARTNER TIG 200 DC PULSE, Spartus MASTERMIG 200 + LORCH ML2400
Není nic co by nebylo možné, stačí jen najít tu správnou cestu.
http://dv-foto.cz https://rellik.rajce.idnes.cz/

Offline



#70 21-05-2013 20:38:44

OndraMarkow
Člen
Registrovaný: 13-05-2013
Příspěvky: 20

Re: Gude MIG 155/6W + vozík

No vidíš přivedl jsi mě na myšlenku.. Někde se mi válí z tiskárny Lexmark a canon, tam tuším bylo 30V2A. Doufám že když jsem se stěhoval tak jsem to nevyhodil.. Do krabice s ND pro PC jsem se ještě nekoukl.. Díky.. tak snad..

Offline



#71 21-05-2013 21:31:11

anthAn
Člen
Registrovaný: 12-09-2011
Příspěvky: 87

Re: Gude MIG 155/6W + vozík

Ty zdroje od NTB jsou spínaný zdroje ze ktrerejch už leze DC ... na tom tuhle regulaci nerozjedeš ...  ty potřebuješ AC výstup (trafo) a jen ho dvoucestně usměrnit .. motor na tom běžnym černy sranda-podavači má příkon tak 3A, ve zkratu až 6A (viz ... http://www.svarbazar.cz/phprs/view.php? … 2008033103 ) takže podle toho bych volil trafo ... pakliže bys to chtěl tlačit na ten zdroj od NTB, tak bys musel předělat regulaci na PWM, tý DC prospívá big_smile

a ke kreslení .. jsem strojař a myslim že to z toho každej pochopil...


Trafačka TR 120
Einhell SGA 175 Turbo - starej, dobrej červenej Einhell

Offline



#72 22-05-2013 07:17:03

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3114

Re: Gude MIG 155/6W + vozík

Ne o nic nejde . Jen jsem to sto let neviděl . Zdaleka důležitější je to , že píšeš správné připomínky i když jako od strojaře bych viděl ty čáry rovnější a kolmější . smile  smile  Ale nejsi zde dlouho a i tak už ti z reakce je zřejmé , jak to zde většinou dopadne . Napíšeš , namaluješ a ti co chtěli poradit na tvou radu nedají a budou chtít opět překopat elektrické zákony a nacpat tam nějaký nesmysl . Je to marné , je to marné , je to marné . smile

Offline



#73 22-05-2013 09:52:58

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3584

Re: Gude MIG 155/6W + vozík

OndraMarkow napsal(a):

No vidíš přivedl jsi mě na myšlenku.. Někde se mi válí z tiskárny Lexmark a canon, tam tuším bylo 30V2A. Doufám že když jsem se stěhoval tak jsem to nevyhodil.. Do krabice s ND pro PC jsem se ještě nekoukl.. Díky.. tak snad..

lexmark ma ten zdroj maly a slaby, možna byse dalo využít trafo ze zdroje canon ty maji napajecí zdroje robusnejší..  a a velke zdroje mivaly stare tiskarny HP. tam byly transformatory dost velike  a vykonem nekde kolem 60VA..  tohle je ješte použitelne  :http://aukro.cz/transformator-trafo-30v-1-66a-i3251733104.html


TIGER 205  / BINZEL MB 24/gama 160

Offline



#74 22-05-2013 20:43:57

Radim
Člen
Místo: Severní Morava
Registrovaný: 17-12-2008
Příspěvky: 2796

Re: Gude MIG 155/6W + vozík

Impulzní zdroj na noťas taky bude mít poměrně vysokou úroveň zbylého střídavého napětí, tak 0,2 voltu, půl voltu nebo i víc . Počítačům to nevadí, ale nějaká další regulace, pokud s tím není počítáno, může být průnikem tohoto střídavého napětí ovlivněna a potom může blbnout.

Offline



#75 25-05-2013 19:46:29

OndraMarkow
Člen
Registrovaný: 13-05-2013
Příspěvky: 20

Re: Gude MIG 155/6W + vozík

Tak už jen čekám na objednané trafo. Koupil jsem usměrňovací můstek, ten samý co je tu na odkazu. Musím ho přidělat někam na kov aby se chladil? Nebo to není podmínka?

Offline
