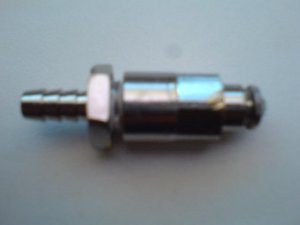

Takhle nějak to vypadá, ta origo rychlosvorka. Je to rozebíratelné, sešroubované dohromady. Omlouvám se za kvalitu, je to focené mobilem.

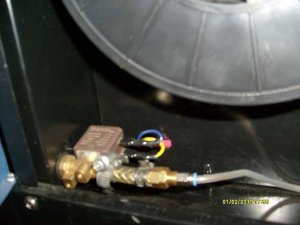

Dnes jdu na odpolední směnu, tak do garáže nepůjdu. Jedině až zítra sem dám obrázek. Mám ho taky v prostoru cívky s drátem, i když k tomu tady měli pan zdeště a jiní výhrady. Mám to ale oproti vám Allle nahoře. Origo to tam taky bylo, tak jsem díru z 8mm zvětšil na 10mm a namontoval ho tam.

Dobrý den,
je zcela jedno kam umístíte elektromagnetický ventil. Snad jen z určité technické elegance nebo, aby byl trošku "schován" jsem toho názoru dát jej  do prostoru tafa. Navíc je tam většinou otvor po té spojce co pan Varok odfotil. A podle mého kolega alll to vyřešil ke spokojenosti s původní spojkou.
S pozdravem Zdeště

No já měl právě ten mezikus z obrázku taky v prostoru cívky s podavačem. Jen nahoře. Pěknější by samozřejmě bylo dát elektroventil plynu dovnitř k trafu apod. ale když u tam byla díra u cívky? Mezikus zkusím odvrtat ten zbytek hadičky a jestli bude fungovat jak má, tak to použiji. Jinak něco asi vyrobím doma. nemám soustruh, ale snad si poradím.

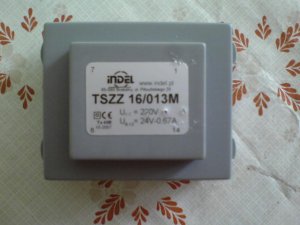

Nevím jakou kocovku má ten solenoid . Ale předpokládám závit a tak bych pořídil takovou koncovku , abych ji do solenoidu přímo zašrouboval . Jinak podle mne jsi mohl říct nějakému známému elektrikáři , kerý by Ti za obnos zaplacený za trafo přinesl tak 150-200VA tafo z práce na 24V a tím by jsi utáhl i podavač .

to trafičko  neutahne ani elektroventil bez plynu se otevře, ale jakmile tam bude tlak se ventil neotevře.. ma skušenost,trafo o vykonu 80VA stačí uplne z prehledem stačí se podivat na shema omni 165..   on motor podavače ma hodne velke naroky na proud na rozběch 8až 10A neco si vezme elektro ventil rele/stykač a samotne řizeni posuvu_řídící jednotka.....

Aspon jste mohl ten ventil vyfotit.. pane varoku podivejte se na tento odkaz:http://www.gamasvar.cz/1975-trafa-a-tlumivky/25543-trafo-napajeci-80va/
tohle trafo utahne normalni i3F mašinu omni 245 to jsou mašiny z 2Kladkovym posuvem jako mam ja .. a ja mam vesvem stroji trafo 125VA takže velka rezerva i na předehrev plynu.. muj elektro ventil ma cekovou spotrebu 3až 4w

Zkuste si sehnat nekde nebo pujcit zdroj plynule regulovaneho proudu od 0-36Va napojte nanej podavač pak poznate jaky ma svařečka skutečny vykok zyvyší se i maximalní pruvar materialu, jelikož nebude podavač odebirat ze svařecího napetí proud ktery se tak dostane do svařovaciho oblouku.. pak si rychle postavite rizeni posuvu sam nebo nekoho zde požadate zda by vam tu složitejší dps nevyrobil..   Ja jsem čekat nemohl tak jsem šahl pohotovem řešení k me spokojenosti.. 2 odpoledne montovaní a svařečka se poromenila a po vyskoušeni na maxpruvar se mi i odmenila super ješte tehdy z puvodnim trafem einhell. tim dohadovaní me zi nami končím..

Tak má svářečka vypadá uvnitř nějak takhle: Fotka je bez zadního čela.

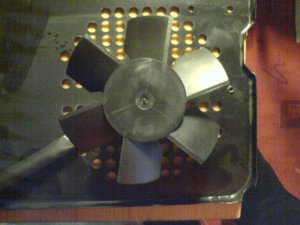

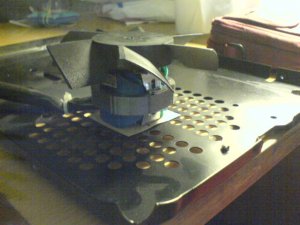

Tohle je původní super účinný větrák:

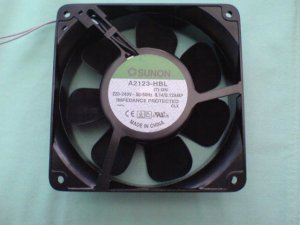

Nakonec jsem zjistil, že větrák je origo nahoře a nefouká dovnitř svářečky, ale vyfukuje teplý vzduch ven. Na to jakou má hrozně nízkou účinnost, tak je tam doopravdy jen tak pro legraci. Zkoušel jsem ho i vymontovaný ze svářečky a opravdu skoro nefouká. Motorek je asinchronní a má moc malé otáčky a vrtule je malá. Ventilátor z GME má obrovský proud vzduchu. Tak ve svářečce jsou díry, ale na podlaze, což moc nechápu. Asi to má sát studený vzduch od podlahy, nasát všechen bordel a uvnitř svářečky profičet kolem všech komponent, výkonný větrák to potom vyfoukne ven.

Editoval varok (07-02-2011 20:48:39)

Mate možnost dat ten novy ventilator do zadniho čela svařečky? pokud ano atak ho tam napasujte aby foukal do vnitř ofukoval usmernovač a pak i trafo svařeka je  aspon u mne zevniř relativne čistá jen malinko prachu  za ten rok co je po hlavní přestavbě prebytečny vzduch bude prostupovat i pod svařečku temi dirami v podlaze tim bude kolem trafa a usmernovače vznikat pruvan v ruznych směrech aten bude komponenty svařečky dobře ochlazovat. přívodní šnura dat ji ze zadu je dobry napad u tech hoby svařeček se ta šnura jenom plance mezi svařecí kabely.. KOUKAM na foto te vaší svařeky to je opravdu velmi maly prcek  i toho mista tam moc není  kastle einhelky 170 je docela velka tak tam šly dily oni na presovat v rozumne miře i pořadna ridíci jednotka by tam vešla i z napajecím trafem skuste i detajl elektroventilu kde ho mate z te fotky to moc neni poznat..

Editoval alll (07-02-2011 23:31:59)

Radim: tak jestli ten kryt považujete za trubku, tak ano. Ten origo větrákopravdu skoro nefouká, tak slabý vánek by možná jemně ofukoval trafo a usměrňovač, ale při těch teplotách, které trafo a usměrňovač dosahují to moc nepomůže. Ten z GME má obrovský průvan a ještě asi 50cm od něho cítím silný tah vzduchu.

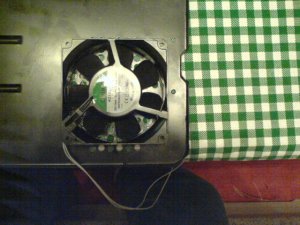

Alll: ano je to docela prcek. Naměřil jsem, ale jen zhruba: délka asi 45cm, šírka 25cm a výška 35cm. Je to jen zhruba, musel bych to odpoledne v garáži změřit. Ten ventilátor bude složitější tam dát. Jsou tam vyvrtané nebo vysekané díry, jak je vidět na obrázku a když tam přiložím tu mřížku a větrák, vychází to dost blbě. Původně jsem chtěl vyřezat kruhový otvor a z venku ho zakrýt tou chromovanou mřížkou. Ale ty díry jsou dost daleko, tak nějaké tam budu muset nechat. Ten elektroventil tam při focení nebyl. Jinak ho mám zašroubovaný do toho zadního čela, kde je ventilátor. Ano, Einhel svářečky řady 170 mají větší bednu. Já mám možná ještě menší než jsou Einhel 150. Taky jsem se díval, že moc místa tam nemám. A s tou přívodní šňůrou máte pravdu. Akorát se mi motá mezi hadici k hořáku a zemnící kabel. A elektroventil plynu mám tento:

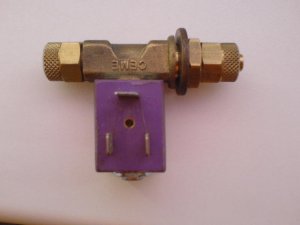

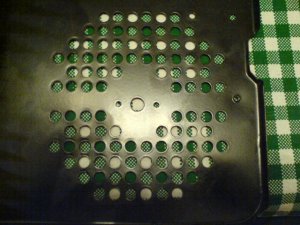

Ještě jsem chtěl poprosit. Na zadním čele svářečky je jen takový cedník. Hodně vysekaných děr.


Já chtěl ale původně vyřezat do toho plechu kruhový otvor, který bych překryl takovou tou chromovanou mřížkou. To pole s dírami je ale moc velké, takže by nějaké díry ještě zůstaly. To by už nebylo pěkné.


Teď bych vás chtěl poprosit o názor. Mám:
1. nechat čelo jak je, ventilátor našroubovat k těm dírám a nechat to tak.
2. vyřezat čtverec, navařit nový už s připravenou dírou na ventilátor a dírkami na uchycení. Potom bych to samozřejmě zamaskoval aby to nebylo vidět vůbec, nebo jen minimálně.

Kdybych tam nechal jen ty díry(což se mi ale moc nelíbí), bude to mít dostatečný profuk? Nebude kvůli tomu dělat větrák kravál?
Udělal bych klidně i nové čelo, ale je v rozích zakulacené a to by se bez lisování dělalo dost špatně.
