#51 14-07-2012 22:23:59

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8509

Re: Einhell BT GW 190D-podávání drátu

Ještě jsem si vzpomněl. Vy máte zachováno napájení podavače z hlavního trafa? Jestli ano, tak už vím kde je problém. smile


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#52 14-07-2012 22:52:58

davidpan
Člen
Místo: Jičín
Registrovaný: 09-07-2012
Příspěvky: 54

Re: Einhell BT GW 190D-podávání drátu

Dobrý večer,
dovolím si tvrdit, že tápu pouze nad zapojením  motoru a trafa smile nápájení trafa desky a spínání hořáku je ok.
někde bude chyba nejspíš v kabelovém spojení.

I když řízení 990178 spojím s relé dle schéma ani neškytne, mě přijde že tam nejde šťáva, relé nemá co(čím) sepnout motor.
Už sem zmaten i nad zapojením sepnutí trafa, přitom 2 kable smile ze zapojení viz níže mě přijde, že bych měl spojit s relé kontakty CN 4 - CN 3
http://www.svarforum.cz/forum/zobrobr.p … a_mala.jpg

původní zapojení je http://www.svarforum.cz/forum/zobrobr.p … hema_2.jpg
Jelikož jsem na zkoušku vložil řízení 990178 s původní deskou ve svorkovnici zůstaly dva piny 4 a 7 - spínač hořáku zbylé se zapojily dle návodu bimaxe a to jěště jelo.

Teď je původní jednotka demontována, svorkovnice odpojena a rozpojena

+ z usměrńovače jde do desky řízení (bílej kabel) / - z usměrnovače jde do desky řízení (černej kabel) / z desky řízení jde - do motoru posuvu ( černej kabel) / (červenej kabel) je + z desky řízení do motoru posuvu
z tohoto beru kontakt M1 /M2 do relé

Editoval davidpan (14-07-2012 23:05:47)

Offline



#53 15-07-2012 00:16:21

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8509

Re: Einhell BT GW 190D-podávání drátu

Tak ještě jednou a naposledy, nějak to shrnu, jinak se z toho nevymotáme. na původních schématu na svarinfu je to zapojené asi takhle:
1.Vývody- tedy vstup do pomocného trafa 6 a 7 musíte zapojit někde za hlavní vypínač, popř. jestli je sdružený s přepínačm sv. stupňů tak na něho, kde po zapnutí je napětí 230V.
2.Vývody H1a H2 zapojíte na tenké dráty z hořáku od spínače.
3.Vývody M1 a M2 se zapojí do série s deskou řízení posuvu, tedy jak jste psal. Přerušíte bílý drát od té desky a mezi to zapojíte vývody M1 a M2.
4. Vývody L1 a L2 tak samo, ale na hlavní svařecí trafo. Jeden napájecí kabel trafa necháte připojený na přepínač sdružený s vypínačem. Druhý odpojíte od trafa a zapojíte mezi něho a trafo vývody L1a L2.

Jestli vám to nebude fungovat ani potom, tak to máte nějaké divně zapojené. Změřte si zkoušečkou, jestli vám po zapnutí vypínače jde vůbec proud do hl. sv. trafa.


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#54 15-07-2012 09:50:22

davidpan
Člen
Místo: Jičín
Registrovaný: 09-07-2012
Příspěvky: 54

Re: Einhell BT GW 190D-podávání drátu

Dobrý den,
o pan varok je moudrý, já trochu natvrdlý smile mě přišlo u motoru přerušit červený drát
Doufám, že takto to bude stačit i pro natvrdlíky jako já
mělo by to být pro einhell 190d

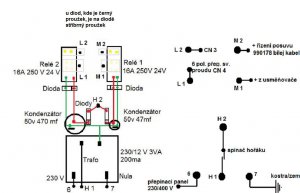

http://www.svarforum.cz/forum/uploads/thumbs/4057_bez_nazvu_3.jpg

už to běží
pokud to chcte mít krásný, původní kabely se skřípat nemusej.
měli by vám stačit 2 konektory(samec), 1 očko 4/5 na kostru, 6/8 pinový zástrčky k sobě, 6/8 konektorů do zástrčky

Díly na stavbu zde, trafo dává navolno 20,5V

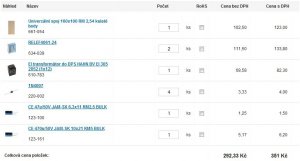

http://www.svarforum.cz/forum/uploads/thumbs/4057_mala_jednotka.jpg

Editoval davidpan (03-08-2012 08:41:34)

Offline



#55 15-07-2012 12:59:58

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8509

Re: Einhell BT GW 190D-podávání drátu

Nevím jak Einhely, ale i v článku je napsáno, že Bimaxy mají všechny spoje udělány pomocí konektorů Fast On a tím je práce ulehčená. Já jsem to taky nestříhal, ale už mám na svářečce tolik úprav, že i kdyby byla ještě v záruce, tak by stejně záruku neuznali.
To jsem rád, že jsem vám alespoň trošku pomohl.
Já mám tuto úpravu už docela dlouho a vše funguje jak má. Ještě chystám zvlášť trafko na napájení posuvu, aby to nekolísalo při zatížení sv. trafa. Potřebuji ale někde sehnat nějaké levné trafo 24V/1,5-2A.

Editoval varok (15-07-2012 13:04:56)


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#56 15-07-2012 14:59:39

davidpan
Člen
Místo: Jičín
Registrovaný: 09-07-2012
Příspěvky: 54

Re: Einhell BT GW 190D-podávání drátu

Dobrý den,
u einhela je klasickej 6,3 faston pouze u spínání trafa z toho jeden má odbočku na kontrolku
jinak v desce jsou cca takovéto http://www.sukorady.cz/Picture/635/400
2.8*2.8 délka tak 10mm a má trošku jiný uchycení v konektoru což jsme zjistil je trošku problém tak jsem stříhal
Já děkuji vám, přide, že to maličko vaří líp, trochu posunutý stupně svařování, posuv je takovej jemnější

Jenom technická 2,5 kabely jdou pouze z relé 2,  z relé 1 stačí 0,75?

Editoval davidpan (15-07-2012 16:06:30)

Offline



#57 15-07-2012 18:34:26

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8509

Re: Einhell BT GW 190D-podávání drátu

Ano, stačí jenom tam, kde se spínají výkonové části, tedy sv. trafo. Myslím si, že by stačila i 1,5mm2. Na tuto vzdálenost by to mohlo vydržet, já ji mám taky a nebyl zatím s tímhle žádný problém. U těchto lanek je podle mého dimenzování jinak, ale raději nechtě tu 2,5ku.


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#58 15-07-2012 18:42:27

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3595

Re: Einhell BT GW 190D-podávání drátu

Když jsem einhely předelaval tak jsem daval do vykonovych častí 2.5 a na ovladní 1.0 i to ovladani bylo silove pro stykač a pod..


Parkside Pmsg 200 A1/ kukla ESAB origotech.

Offline



#59 15-07-2012 19:43:23

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8509

Re: Einhell BT GW 190D-podávání drátu

No, já si myslím, že 0,75mm2 stačí.


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#60 03-08-2012 08:48:38

davidpan
Člen
Místo: Jičín
Registrovaný: 09-07-2012
Příspěvky: 54

Re: Einhell BT GW 190D-podávání drátu

Dobrý den,
po chvilce svařování to shrnem, zdá se že se maličko posunuli svařovací stupňe, hoření zda se i lepší, přesto občas dojde ke špatnému podávání drátu - toto vidím spíše v hořáku a cívce s blbou aretační dírou

Offline



#61 03-08-2012 15:22:34

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8509

Re: Einhell BT GW 190D-podávání drátu

Dobrý den, jak tady odborníci stále píšou, tak u těchto levných svářeček nemůžete čekat žádné zázraky. I když ten základ vyměníte, tím myslím desku s elektronikou, pořád tam je spoustu věcí, které vám škodí. To je hořák na pevno nejhorší kvality, špatný podavač apod. Dokonce jsem zjistil, že u svářeček Einhel je ještě horší podavač než u mého telwinu. Prostě největší ojeb co jsem viděl.


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#62 02-09-2012 07:15:34

davidpan
Člen
Místo: Jičín
Registrovaný: 09-07-2012
Příspěvky: 54

Re: Einhell BT GW 190D-podávání drátu

Dobrý den, takže s hořákem se dá souhlasit, že to nebude žádnej velkej držák, sváří na 5-6 stupeń zátěže, jedinej problem je trošku při tom s trubičkou a hubici. Co mě napadlo, když hořák natočím do jedné pozice, drát se zasekává, stačí trošku potoočit a už jede.
Zatím dosvařuji tu blbou cívku (jde strči do středový díry ale aretační nikoliv) i to mě trochu může zlobit v posuvu.

Offline



#63 17-09-2012 20:57:19

davidpan
Člen
Místo: Jičín
Registrovaný: 09-07-2012
Příspěvky: 54

Re: Einhell BT GW 190D-podávání drátu

přídáme další poznatek, u jednotky nejspíš je v kopru trafo, 230 v se mě vrací do nuláku, tím do kostřícího bodu svářečky - svářečka mě 3x klepla, při nastavování posuvu, nakonec se odmlčela nadobro, zítra bude nové trafo
na 5/6 stupeň, posuv 8/10, dokáže udělat pěknej svár. na 10cm mu ale v půlce začne docházet dech,  musí se ubrat a jet dál
poslední věc, někdy jdou sváry v pohodě najednou tomu začne hrabat, asi stále není dobře vylazení řízení(napájení) posuvu

Offline



#64 17-09-2012 21:08:55

Blažena
Člen
Místo: Iron Mountains
Registrovaný: 25-08-2012
Příspěvky: 196
Web

Re: Einhell BT GW 190D-podávání drátu

Nesleduji sice celou diskusi, ale jestli se fáze vrací přes trafo do nuláku a do kostry, tak je někde přerušenej nulák a nebo prošvihlá izolace, nemusí to být vadné trafo. Změř si celistvost přívodního kabelu 230V a zda jsou nulové a ochranné dráty tam, kde mají být. Takhle riskuješ vlastní zdraví.


Gama 1900, OMI 206, Gama 190L

Offline



#65 18-09-2012 07:15:24

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 4074

Re: Einhell BT GW 190D-podávání drátu

To může být upadlé už v zásuvce či ve škatuli ještě dál . Přecejen jsou to pro běžné domácí rozvody smrtelné proudy .

Offline



#66 18-09-2012 21:24:25

davidpan
Člen
Místo: Jičín
Registrovaný: 09-07-2012
Příspěvky: 54

Re: Einhell BT GW 190D-podávání drátu

Blažena, měla pravdu, tímto mu děkuji za tip.
byl to zlomenej kabel, kousek za průchodkou ve svářečce. zemnící (kablík žluto-zelený) při otáčení vpravo se spojil a vlevo se rozpojil, zrovna když sem měřil tak sem měl asi otočeno na dobrou stranu
koupil se novej kabel 4x2,5 5m a je zapojeno - jen sem marně hledal 3tí fázi:)

pana bobobo, se chci zptat, jak pokročil s jednotkou? ta svářečka - když má den dokáže někde pozlobit.

Offline



#67 19-09-2012 07:30:30

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 4074

Re: Einhell BT GW 190D-podávání drátu

Jo namalováno , ještě navrhnout stabik a dát vyzkoušet . Musím si sehnat podobný motorek a zkoušet .

Offline



#68 23-07-2014 20:44:50

davidpan
Člen
Místo: Jičín
Registrovaný: 09-07-2012
Příspěvky: 54

Re: Einhell BT GW 190D-podávání drátu

čistě ze zvědavosti, blíží se nám dvouletka - pana bobobo, se chci zptat, jak pokročil s jednotkou?

Editoval davidpan (23-07-2014 20:45:23)

Offline



#69 24-07-2014 17:15:23

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8509

Re: Einhell BT GW 190D-podávání drátu

Ještě nemá? To je zvláštní, do mě tady pořád rýpe, že mi všechno trvá, sám je jako šnek. smile


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#70 25-07-2014 05:45:41

davidpan
Člen
Místo: Jičín
Registrovaný: 09-07-2012
Příspěvky: 54

Re: Einhell BT GW 190D-podávání drátu

Spíš já jí jěště nemám. Proto je vznesen další dotaz, jelikož sem dost časově benevolentní. Nic se zas nemusí přehánět.

Offline



#71 11-10-2016 09:45:37

Marekv28
Člen
Registrovaný: 11-10-2016
Příspěvky: 8

Re: Einhell BT GW 190D-podávání drátu

Dobry den prosim o pomoc potreboval bych vedet jak patri kabely do ty origo koncovky co je spinani trafa moturek podavace.vyhorela mi ta desticka a potreboval bych to vratit do puvodniho stavu jddiny co vim tak ze tustaly zapojeny piny 4 a7 ale kam prijde moturek a ty dva cerny kable to uz nevim

Offline



#72 11-10-2016 16:41:54

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 8509

Re: Einhell BT GW 190D-podávání drátu

Foto napoví.


Omicron GAMA 1900L HF, Omicron GAMASTAR 176L, kukla BOHLER Guardian 62

Offline



#73 12-10-2016 09:51:34

Marekv28
Člen
Registrovaný: 11-10-2016
Příspěvky: 8

Re: Einhell BT GW 190D-podávání drátu

Foto nedokazu udelat ale koupil sem tu regulaci na posuv dratu cca okole 600kc ma 4 draty dva cerny.bily a cerveny to mam ted zapojene ve svatecce a potrebuju to vratit do puvodniho stavu teda do origo desky jenze nevim jak to bylo zapojene ty 4 draty co jsem vyndal z koncovky co je v masine

Offline



#74 13-10-2016 06:04:32

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 4074

Re: Einhell BT GW 190D-podávání drátu

Tak vyfoť to co máš nyní a taky papíry , co jsi k tomu dostal .

Offline



#75 30-11-2016 20:44:35

Marekv28
Člen
Registrovaný: 11-10-2016
Příspěvky: 8

Re: Einhell BT GW 190D-podávání drátu

Poradi mi nekdo mam einhel 190 a mam problem se zapojenim regulace posuvu necim jak jsou vedeny draty ve svorkovnici.je tam sedum pinu.horak regulace motorek a jeden pin je prazdny. Nevim v jakem poradi je to zapojene

Offline
