#26 03-04-2013 07:55:57

zdeště
Zablokovaný
Registrovaný: 30-04-2010
Příspěvky: 819

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

UNIMIG 400 - postrach opravářů?

Dobrý den,
já tomu stále nerozumím, když jste tak zdatný technik, proč jednotky neopravíte. Je to jednoduché fázové řízení tyristoru, proč trváte na změně, která je evidentně složitější?
Na obrázcích jste odfotil Vaše zařízení. Jednotky jsou na svých místech. Zařízení vypadá nepoškozené. Co Vám brání se opravy obout. Minulý týden jsem u mne mněl na opravu tentýž stroj a mimo to, že jsme namontovali EUROpřípoj hořáku, tak zařízení bylo potřeba jen seřídit a majitel si odvážel funkční zdroj. Celá operace trvala cca 4hod. Já osobně mám zkušenost, že oprava, vzhledem k provedení zařízení, nemůže být nijak složitá.
Ale, jak už jsem psal, je to Vaše volba.
S pozdravem Zdeště


servis,oprava, svářečky,bodovky,plasmy
...dobrý servis, přítel vašich svářeček...

Offline



#27 03-04-2013 10:23:41

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

Dobrý den, Já jsem bohužel bez schématu funkci řízení motoru nedokázal pochopit, schéma jsem doposud nesehnal, tak to chci vyřešit, alespoň dočasně, aby to chodilo. Tyristor na 12A tu mám v zásobách, ale jak jsem psal, bez schématu s tím alespoň prozatím nejsem schopen hnout..  Vrátit se na původní řízení by bylo ideální minimálně v tom, že by již tak složitá svářečka neobdržela další porci elektroniky navíc.

Edit: jak píšete, unimig je asi pro všechny krom vás, nebo alespoň minimálně pro mne, začež vás obdivuji, postrachem... :-)  Zatím se mne žádný stroj tak nenatrápil, jako tenhle, a to ještě není konec cesty...

Editoval pech. (03-04-2013 10:33:27)


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#28 03-04-2013 12:01:20

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

nefunguje - nechápu proč, na stole to chodilo hezky, zdroj se chová stejně a s ním to chodí normálně....

napětí při pokusu rozběhnout motor klesalo, chovalo se to jako měkký zdroj, když jsem snížil ref napětí, prorazil se mi tranzistor...  parametry měl lepší, než ten, který je v tom lab. zdroji, prakticky dvojnásobné....

nemám rád unimig, nemám rád slováky :-(


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#29 03-04-2013 12:15:24

tomape
Člen
Registrovaný: 10-01-2012
Příspěvky: 1320

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

ahoj. pokud si nevíš rady, můžu se na to zajet podívat.


Invertor GAMA 165, plazma Berlan, MIG-MAG Fronius, řezák Harris+30m hadice.

Offline



#30 03-04-2013 12:20:13

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

Tomape, velmi děkuji za ochotu, jsem ze Strakonic, z Trhových svinů je to ale dálka.


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#31 03-04-2013 12:27:04

tomape
Člen
Registrovaný: 10-01-2012
Příspěvky: 1320

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

Jezdím docela často do Horažďovic- kamarád mi tam vždycky dohazuje kšefty, když sám nestíhá....


Invertor GAMA 165, plazma Berlan, MIG-MAG Fronius, řezák Harris+30m hadice.

Offline



#32 03-04-2013 12:37:32

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

to je potom celkem při cestě

jak je z tématu vidět, mám problém s pohonem posuvu,  motor je ok, připojen na trvalé buzení a kotvou na laboratorním zdroji, kde se reguluje napětí, svářečka funguje...

když jsem obdobné zapojení, modifikované pro napětí 48v použil do nitra svářečky, dopadl jsem špatně, teď tu svoji pokusnou regulaci opravuji a upravuji pro 24v pro které měla původně být, aby se mi doma neválela další nefunkční věc. Děkuji


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#33 03-04-2013 17:49:31

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

chová se to divně, odloupl se mi tišťák, je to v pr....  abych to dělal znova...

opraveno, na stole to chodí.

Editoval pech. (03-04-2013 20:59:56)


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#34 04-04-2013 07:19:57

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 4074

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

Kdyby jsi místo toho ten čas věnoval namalování schemata ze svářečky . Pěkně drát po drátu , obkreslit plošńák , konektory a namalovat schema . Ano chce to čas , ale ty jsi ho napral donikam .

Offline



#35 04-04-2013 08:19:36

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

pokud by šlo o běžno svářečku, udělal bych to,tohle ale není odbočkovej stroj, kde schéma na A4 nakreslíš za odpoledne..  Navíc někde musí být, taková vzácnost to zas není.

navíc, přestože se mi nedaří tak dobře jak bych chtěl, čas vniveč nepřišel, svářečka byla na začátku nekompletní, bez ramene s podavačem v kýbli, udělal jsem tedy to, že jsem panel podavače připojil ke svářečce přímo, nicméně stále nefungovala. Poté se mi podařilo rozchodit zdroj svařovacího napětí a svářečka s pomocným zdrojem vaří...  takež podle mého názoru čas vniveč nepřišel, jsem jen na půli cesty..

edit: regulace nyní ve svářečce motorem točí, bude to chtít lepší vyhlazení, při nastavení více jak 12v za běhu motorupadá tak na 11, to bude vyhlazením.

Editoval pech. (04-04-2013 09:40:58)


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#36 05-04-2013 14:07:17

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

tak svářečka svařuje...  chybí mi jeden pin v zásuvce mezi podavač a stroj, aby byl podavač snímací
předělám to a využiji obal zásuvky jako kontakt...  regulace chodí od3V do cca 20V, zatím totak nechám, časem, pokud seženu schema, se můžu podívat na tu původní.


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#37 09-04-2013 21:46:05

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

tak jsem se pustil i do úpravy podavače aby byl normální, foto je v příloze...

Jelikož ale nemám žádnou dokumentaci, měl bych ještě jeden dotaz na zkušené, jaké průměry svařovacích drátů jsou kompatibilní s originálním podavačem v Unimigu 400. Teď tam mám 0,8 a zajímá mne, jestlijsou kladky pro 0,6/0,8/1/1,2, nebo vzhledem k výkonu až 0,8/1/1,2/1,6. Zatím jsem se dozvěděl, že kladky se štelují otáčením.

Přilepování drátu v hořáku vyřešily jiné průvlaky, prve mi prodali ty, co tam sice pasují, ale nepatří.
http://www.jpeg.cz/images/2013/04/09/mFMxq.th.jpg

http://www.jpeg.cz/images/2013/04/09/tZIPe.th.jpg

http://www.jpeg.cz/images/2013/04/09/ybXBw.th.jpg

http://www.jpeg.cz/images/2013/04/09/LIkvl.th.jpg


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#38 06-02-2014 00:55:22

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

ještě bych potřeboval vědět jednu věc...

mám trochu problém s potenciometrem nastavení napětí, v nejpoužívanějším místě kolem 20v občas ztrácí kontakt a lítá mi pak napětí, když s ním rychle zahejbám sem tam, chytne se... a je klid. Stroj je sfázovanej.

Potřeboval bych vědět, jestli je tam nutnej drátovej potenciometr (je zalitej, ale předpokládám že drátovej je), jaká je asi ztráta na něm, abych mohl začít shánět novej. Odpor je 2k7 - pokud se nepletu.

Předem děkuji za odpověď.

Editoval pech. (06-02-2014 01:03:47)


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#39 06-02-2014 07:21:27

hrmil
Člen
Registrovaný: 07-01-2013
Příspěvky: 276

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

pech. napsal(a):

ještě bych potřeboval vědět jednu věc...

mám trochu problém s potenciometrem nastavení napětí, v nejpoužívanějším místě kolem 20v občas ztrácí kontakt a lítá mi pak napětí, když s ním rychle zahejbám sem tam, chytne se... a je klid. Stroj je sfázovanej.

Potřeboval bych vědět, jestli je tam nutnej drátovej potenciometr (je zalitej, ale předpokládám že drátovej je), jaká je asi ztráta na něm, abych mohl začít shánět novej. Odpor je 2k7 - pokud se nepletu.

Předem děkuji za odpověď.

Ak si dobre pamätám,tak by to mal byť potenciometer na 2W.

Offline



#40 06-02-2014 09:17:31

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 4074

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

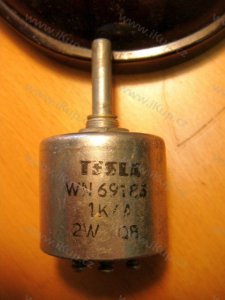

V prachotěsném obalu byly drátově jen 2W , 1,3,5W byly otevřené . Ty v krytu jsou zbytečně drahé , stačí prohodit střeva . Silnější páječkou odpájíš deklík , poťák vyměníš a zapájíš . Nemusíš kupovat od šmelinářů . Ale i prachotěsné cermetové by to zvládly . Nyní nemám u sebe katalog .
http://www.svarforum.cz/forum/uploads/thumbs/1325_celkovy_pohled.jpg

http://www.svarforum.cz/forum/uploads/thumbs/1325_vieko.jpg

http://www.svarforum.cz/forum/uploads/thumbs/1325_bez_krytu.jpg

Offline



#41 06-02-2014 09:27:10

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 4074

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

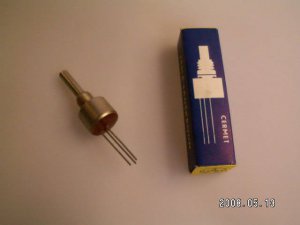

Tento to zvládne , mají šestku hřídel , ne čtyřku .
http://www.svarforum.cz/forum/uploads/thumbs/1325_cermet.jpg

Offline



#42 06-02-2014 14:29:41

Juggernault
Člen
Místo: Karlsbad
Registrovaný: 19-12-2010
Příspěvky: 1146

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

Cermentové od BOURNSe jako jsou všude kde na tom záleží za 200kc/ks big_smile .Akorát v elektru už mají jen čínske za 20kc big_smile Musel jsem obědnávat přes eshop.


Chtel bych nějakou hobby svářečku do garáže na smrkání prahu u auta a nejaký výfuk ale rád bych aby stím šel i nerezový a možná taky hliník a kolejnice vařit.

Offline



#43 10-02-2014 16:45:08

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

OK, děkuji.


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#44 07-03-2014 10:08:55

07825
Člen
Registrovaný: 23-05-2012
Příspěvky: 8

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

To kmitanie okolo 20v nie je chyba potenciometru ale napäťovej dosky. Pripoj si osciloskop a uvidíš to.
Asi 10 rokov som vo firme tieto zváračky opravoval, takže o uniMIG-och toho viem veľa.
Ak by si niečo potreboval poradiť, napíš na 07825@azet.sk.

Offline



#45 08-03-2014 16:26:01

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

osiloskop mám.

Nicméně jak si potom vysvětlit, když potenciometr poťukám a několikrát protočím max/min tak se to srovná?


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#46 14-03-2014 13:24:51

07825
Člen
Registrovaný: 23-05-2012
Příspěvky: 8

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

Neviem čo vidíš na osciloskope ty keď to blbne, ale ja napríklad toho. kukni toto video.



Code:

https://mega.co.nz/#!Bh0wWZ5C!5PaLJX5PrieArtVKRWQ2v7R5QJXgomq5vuxsfpxpK7c

Možno sa ti to správa ináč a píšeme o dvoch rôznych veciach, ale tu tak isto pohnem potenciometrom a ustáli sa to,
ale nie je to chyba potenciometra ale toho časovača pulzu. Chyba je na doske, potenciometer je OK.

Offline



#47 15-03-2014 13:31:05

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

přesně tohle to dělá. Co teda s tím?  ve kterým bodě to měříš?


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline



#48 31-03-2014 09:12:01

groowy
Člen
Registrovaný: 31-03-2014
Příspěvky: 62

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

Odkud přesně jsi já sem od Vlachova březí a sehnal jsem unimig 400 dal ho do provozu schopného stavu a chtěl bych změřit osciloskopem zdroj a pokud možno vyměnit poznatky popřípadě nahradni dily

Offline



#49 01-04-2014 12:47:45

07825
Člen
Registrovaný: 23-05-2012
Příspěvky: 8

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

merané je výstupné napätie zváračky.

ak by bol záujem o schému :

Code:

https://mega.co.nz/#!8tlhhZqC!WkQjSbLTK8cclYjVl2Nu9KfDov4uqrubYjjA-k9Pgls

Editoval 07825 (01-04-2014 12:58:24)

Offline



#50 01-04-2014 19:17:47

pech.
Člen
Registrovaný: 16-03-2013
Příspěvky: 95

Re: unimig 400(s) prosím o radu - popis ovládacích prvků, zprovoznění

groovy: jsem na půli cesty mezi strakonicema a horažďovicema...


Einhell Sga170, Js90, Röwac kgl180  - ex-Unimig 400s mad

Offline
