#26 15-01-2014 09:19:34

tomvec
Člen
Místo: Kojetín
Registrovaný: 16-11-2012
Příspěvky: 193

Re: Zváračka OMI 165, vyráža istič.

Když se tady řeší ty  stykače... Nemám s tím praktickou zkušenost, ale jak moc by se omezil proudový náraz, kdyby se místo dvou stykačů a výkonového odporu použilo spínání v nule? Samozřejmě ne stykačem, ale pomocí SSR elektronického relé?

Navíc mne vzrušuje představa, co vyvádějí ty stykače, když si třaba na té OMI 165 nastavím bodovací automatiku a valím dlouhou řadu bodů?

Offline



#27 15-01-2014 12:09:49

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3584

Re: Zváračka OMI 165, vyráža istič.

stykače cvakaji jak o závod,nejvetší zatižení dostanou ten rezistor ktery se bude zahřívat, jinak velké proudové narazy nebudou...


TIGER 205  / BINZEL MB 24/gama 160

Offline



#28 28-03-2014 16:29:28

tappaja
Člen
Registrovaný: 28-03-2014
Příspěvky: 6

Re: Zváračka OMI 165, vyráža istič.

Zdravim,
narazil jsem na toto forum, na problem s vyhazovanim jistice.
Ja jsem dokonce 16A vymenil za 20A a vyhazuje stale, ke vsemu obcasi vyhodi 25A jistic na ulici. Zaradoval jsem se, kdyz jsem zjistil, ze debatujete o problemech se soft startem. Moje prekvapeni bylo, kdyz jsem zadny modul soft startu nenasel. Asi mam nejakyho dedecka, kupoval jsem ji nekdy v roce 2004?

https://lh4.googleusercontent.com/-g6RHkS-Ef00/UzWVH6VTs5I/AAAAAAAABko/bpa1fzSjL0A/w700-h525-no/IMG_3515.jpg

Otazka je, da se to tam nejak dodelat? Mam si postavit soft start sam? Nebo mam paralelne k tem kontaktum dat ten odpor?

Diky za rady

Editoval tappaja (28-03-2014 16:30:23)

Offline



#29 29-03-2014 15:54:29

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3584

Re: Zváračka OMI 165, vyráža istič.

pridejte do vaší svařečky ješte jeden stykač + odpory  na strance 1 tohoto vlakna je nakreslene schama zapojení od reostat přesteně ten typ co ja sam motoji do einhelů ... je to odskoušeno bude to fungovat i na vaší omi 165...


TIGER 205  / BINZEL MB 24/gama 160

Offline



#30 30-03-2014 21:54:40

tappaja
Člen
Registrovaný: 28-03-2014
Příspěvky: 6

Re: Zváračka OMI 165, vyráža istič.

Ta spinaci civka je 24V, stavajici stykac je 3F, ale jsou pouzity jen 2 kontakty, tak pouziju ten treti pro poslani tech 24V do dalsiho stykace.
Mate tip na nejaky 1F stykac na 24V? Nebo klidne 3F, at mam rezervu, popripade zdvojit-ztrojit kontakty treba.

Nebo bych mohl pouzit tohle?
http://www.elektrovalenta.cz/elektroval … pajeni-24V

Diky allle

Offline



#31 31-03-2014 06:44:56

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3126

Re: Zváračka OMI 165, vyráža istič.

Jo ten stykač z odkazu můžeš použít . Jestli máš známého elektrikáře , tak by jsi od něj mohl získat stykač starši zdarma či za pár drobných . Mohl by jsi sem dát foto té tlumivky zblízka - vyfotit znovu z blízka ? Díky .

Offline



#32 31-03-2014 12:01:15

atishajn
Člen
Místo: ČeskoSlovensko
Registrovaný: 30-05-2010
Příspěvky: 1307

Re: Zváračka OMI 165, vyráža istič.

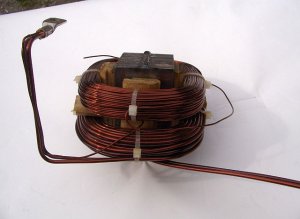

Bobobo , tu mas detailne foto tlmivky este pred stavbou do OMI 165 .
http://www.svarforum.cz/forum/uploads/thumbs/2028_tlmivka_omi_165_2.jpg

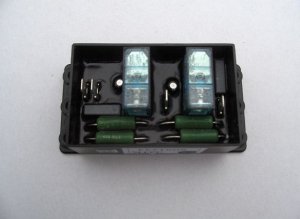

tappaja : Tá tvoja CO2 je zelenej farby ? Vieš mi ju odfotit z boku a krytmi ?  Stykač čo tam máš je už nahradený nových strojoch za KTC5090 čo je už sofstartom . Foto tu
http://www.svarforum.cz/forum/uploads/thumbs/2028_hpim1811.jpg

Editoval atishajn (31-03-2014 12:25:35)

Offline



#33 31-03-2014 13:32:25

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3126

Re: Zváračka OMI 165, vyráža istič.

Dík atishajne . No a pro místní konstruktéry - vidíte tlumivku , ještě změřit průměry vodičů , jádra a zapojení toho třetího vývodu nejspíše na kondík . smile

Offline



#34 02-04-2014 22:33:46

tappaja
Člen
Registrovaný: 28-03-2014
Příspěvky: 6

Re: Zváračka OMI 165, vyráža istič.

atishajn: ne, je zluta
https://lh4.googleusercontent.com/-kG2Rzn58kDw/UzxyyM7zFyI/AAAAAAAABlA/VKUVeAq3Elo/w700-h525-no/DSC08706.jpg

bobobo: tady je, jestli chces omerit draty, tak zitra.
https://lh4.googleusercontent.com/-duVhIA0kIcU/UzxzcJjPBxI/AAAAAAAABlI/Cn5xU6j4zn8/w700-h525-no/IMG_3518.jpg

Dnes jsem mluvil se servisem Imicron, proste si tam dodelam soft start a bude pokoj.

Offline



#35 03-04-2014 14:55:14

tappaja
Člen
Registrovaný: 28-03-2014
Příspěvky: 6

Re: Zváračka OMI 165, vyráža istič.

Spodni tlumivka 3,3mm drat, horni 1,4mm  plus minus, je to pomerne dost lakovano.

Jinak jsem koupil pomocny rele za 280Kc, odpory 25W jsem mel doma, slozil jsem 50Ohmu, zapojil a vypada to, ze slape perfektne. I na 6. stupen vari. Pokud by to to 16A rele nevydrzelo, pak bych tam musel dat stykac 20A...

https://lh6.googleusercontent.com/-vv2eOJEG9Uc/Uz1ZzMOHpQI/AAAAAAAABlk/CFpI_nlpJyA/w711-h533-no/IMG_3537.jpg

https://lh5.googleusercontent.com/-T4IREh2uRd0/Uz1ZzL5WcrI/AAAAAAAABlo/W_O9g7P6ezo/w711-h533-no/IMG_3538.jpg

Diky vsem

Editoval tappaja (03-04-2014 14:55:59)

Offline



#36 03-04-2014 15:06:11

atishajn
Člen
Místo: ČeskoSlovensko
Registrovaný: 30-05-2010
Příspěvky: 1307

Re: Zváračka OMI 165, vyráža istič.

Ta tlmivka ma 2x3.15 drat a 1x1.5 na pomocne vinutie .... Problem robi Kondik 10uikroFarad na sekundari co je skrate , a bez neho nabehne zdroj bez vyhodenia istica . A to len na vyskusanie 6stupna , zvarat odpojenim kondikom je ako BAUBAU masinka ... A ta OMI to tam nema len pre zlepsenie zvaracich charakteristik ...

Offline



#37 03-04-2014 15:08:17

tappaja
Člen
Registrovaný: 28-03-2014
Příspěvky: 6

Re: Zváračka OMI 165, vyráža istič.

Takze mam proverit i ten kondik? Muzu zmerit jeho kapacitu i ESR.

Offline



#38 03-04-2014 15:44:14

atishajn
Člen
Místo: ČeskoSlovensko
Registrovaný: 30-05-2010
Příspěvky: 1307

Re: Zváračka OMI 165, vyráža istič.

tam kapacita bude dobra , aj ESR .. problem robi vybity kondik takej velkej kapacity , co potrebuje na rychle nabitie niekolko 10 milisekundund pri niekolkych 10Amperoch a trafo este nie je dostatocne z magnetizovane na plny vykon ... tak je tam velka spička zo siete , a preto sa pouzil uz novsom module sofstart , len mechanicky rele ma oneskorenie zapnutim 8-10milisekund , co je polperioda site 50Hz ...

Offline



#39 04-04-2014 21:52:45

tappaja
Člen
Registrovaný: 28-03-2014
Příspěvky: 6

Re: Zváračka OMI 165, vyráža istič.

Kazdopadne vse slape, vari to paradne, jeste jednou diky moc!
Mozna si casem udelam komplet softstart se dvema rele, ten mechanickej stykac dela randal smile

Offline



#40 04-03-2018 19:22:50

Marek1975
Člen
Místo: Trstín
Registrovaný: 01-11-2017
Příspěvky: 36
Web

Re: Zváračka OMI 165, vyráža istič.

Zdravim, prepacte, ze ako "novy" otvaram tuto temu, ale staviam "klon" omi165 , ale mierne upravenu verziu. Hlavne nepouzijem ten usmernovac, ktory je v originale, ale o usmernenie sa budu start diodove monobloky, a tu nastava "zadrhel" na dodavanej tlmivke je jeden vyvod volny / nezapojeny, kam s nim? Podotykam, ze v original blokovej scheme je 8 diod v usmernovaci / usmernovacoch, v mojom pripade su to 2 ks dvoj diod, cize klasicky gretzov mostik o styroch  diodach. Dakujem za odpoved a pomoc

Marek


Kühtreiber KITin 165, "klon z úpravami " OMI 165"

Offline



#41 05-03-2018 07:43:37

atishajn
Člen
Místo: ČeskoSlovensko
Registrovaný: 30-05-2010
Příspěvky: 1307

Re: Zváračka OMI 165, vyráža istič.

Marek ten mostík PMS104  je gréc (plný most ) a paralelne 3 diody ...  na prvom chladiči je  6 diod + termistor 115*C , na druhom chladiči je  6 diod a na treťom sú dva diody  zapojené na dvojcestné usmernenie a kondík 10000uF na vyhladenie a potom cez tlmivku tenším drôtom ...

Offline



#42 05-03-2018 12:04:12

Marek1975
Člen
Místo: Trstín
Registrovaný: 01-11-2017
Příspěvky: 36
Web

Re: Zváračka OMI 165, vyráža istič.

atishajn, dakujem za komentar. ten moj usmernovac vyzera neako takto ( je este pred dokoncenim), lavy horny roh - napojenie zvaracieho trafa, spodok - cerveny a cierny, vyvod usmerneneho napetia/prudu, z bokov, tie tensie su na kondenzator. O vypinanie/zapinanie siloveho trafa sa bude starat 25A SSR, cez termopoistku. Ovladacie napetie 24V DC. Preto by som sa chcel opytat, ci je to moje zapojenie ok, alebo je nutne nejakym sposobom ho upravit

"vyhladenie a potom cez tlmivku tenším drôtom ..." vedel by si mi to dat schematicky? ale nejako normalne, nie jak je na blokovej scheme...

Dakujem

http://www.elektrolab.eu/upload/usmernovac.jpg

a schematicky

http://www.elektrolab.eu/upload/usmernovac_mig_zvaracky.png

Editoval Marek1975 (05-03-2018 12:05:58)


Kühtreiber KITin 165, "klon z úpravami " OMI 165"

Offline



#43 05-03-2018 14:24:58

Aleš_
Člen
Registrovaný: 13-05-2008
Příspěvky: 425

Re: Zváračka OMI 165, vyráža istič.

ááá vidím SSR Fotek :-D Počítej reálně s max. polovičním proudem: http://www.instructables.com/id/The-inn … OTEK-SSRs/
A to jen v případě, že to číňan neodrbal ještě více, než v tom anglickém článku. Nic z toho samozřejmě neplatí, pokud jsi kupoval od spolehlivého prodejce originální Fotek, který je velmi seriózní čínská značka.

edit: Já bych preferoval sestavení z diskrétních součástek. Ostatně, v tom kousku plastu není zalité nic jiného, než pár součástek a malý jednoduchý plošňáček. Není to tolik práce navíc, vyjde to levněji než značková SSR a člověk ví, co v tom má. Pokud tedy i polovodiče nekupuje z ebaje, aliexpresu a podobně, to může dopadnout jak s tím relé Fotek. Padělají se SSR, integráče, mosfety a okonce i odborná literatura - tak jsem jednou přišel o 2,5 tisíce za Art of Electronics. Mimochodem, nechce někdo padělek 3. vydání AoE? Dám za pětistovku :-D

Editoval Aleš_ (05-03-2018 14:33:15)

Offline



#44 05-03-2018 15:26:54

atishajn
Člen
Místo: ČeskoSlovensko
Registrovaný: 30-05-2010
Příspěvky: 1307

Re: Zváračka OMI 165, vyráža istič.

Marek , už je to nebezpečné ...  sieťové  a sekudárne polovodiče na jednom spoločnom chladiči !!!

Offline



#45 05-03-2018 15:59:24

Marek1975
Člen
Místo: Trstín
Registrovaný: 01-11-2017
Příspěvky: 36
Web

Re: Zváračka OMI 165, vyráža istič.

Ssr pojde mimo, je tam iba polozene, chladic bude uzemneny, a ktomu zapojeniu tej tlmivky?

Editoval Marek1975 (05-03-2018 16:10:11)


Kühtreiber KITin 165, "klon z úpravami " OMI 165"

Offline



#46 05-03-2018 18:05:12

Atlan
Člen
Registrovaný: 18-07-2011
Příspěvky: 1187

Re: Zváračka OMI 165, vyráža istič.

Podla ma to asr zopne len raz.

Zoberies dva diody, anoda 1diody na jeden koniec trafa, anoda 2diody na druhy koniec trafa. Ich katody spojis dokopy a privedies na kondik 10mF ktoreho minus pol spojis s minuspolon hlavneho usmernovaca. Z spoja katod diod a kondika vedies tebky drot na tpmivku. (ten tvoj vyvod ktory nemas zapojeny)

Offline



#47 05-03-2018 18:45:57

Marek1975
Člen
Místo: Trstín
Registrovaný: 01-11-2017
Příspěvky: 36
Web

Re: Zváračka OMI 165, vyráža istič.

Cize musim k tomu dokúpiť este jednu dvojdiodu


Kühtreiber KITin 165, "klon z úpravami " OMI 165"

Offline



#48 06-03-2018 07:13:00

atishajn
Člen
Místo: ČeskoSlovensko
Registrovaný: 30-05-2010
Příspěvky: 1307

Re: Zváračka OMI 165, vyráža istič.

Marek ta dvojdioda ti rychlo odíde do kremíkového neba ... výkon prúdový krátkodobo splna , ale nie tepelne do chladiča ...  Atlan ti odpovedal ako zapojiť tú tlmivku , máš to aj na schéme  ktorá nie je bloková ...

Offline



#49 06-03-2018 10:52:00

Marek1975
Člen
Místo: Trstín
Registrovaný: 01-11-2017
Příspěvky: 36
Web

Re: Zváračka OMI 165, vyráža istič.

Ok, prerobim to cele na originálny usmernovac, uz som ho objednal, dakujem za rady a voditka


Kühtreiber KITin 165, "klon z úpravami " OMI 165"

Offline



#50 06-03-2018 12:08:07

Juggernault
Člen
Místo: Karlsbad
Registrovaný: 19-12-2010
Příspěvky: 951

Re: Zváračka OMI 165, vyráža istič.

No 400A profi mašinky (inventory) mají těch diod 8ks
150A kabelka 2ks

Nenapsal typ diody dělají se od 40 do 240A 2ks v pouzdře.
Tj pokud tam je třeba 2x150A mohlo by to vydržet.


Chtel bych nějakou hobby svářečku do garáže na smrkání prahu u auta a nejaký výfuk ale rád bych aby stím šel i nerezový a možná taky hliník a kolejnice vařit. Cloos MC3 333 ,Kemppi Minarc Evo 150,Cut60 ,Powwel 130P,
Na prodej:Powcon 400A,

Offline
