Pa: Presne tak, jadro se sice presyti svarovacim proudem, ale kdyz hori oblouk, netreba jej zapalovat zejo... Jadro je fakt lepsi bez mezery, je silnejsi vazba mezi vinutimi, staci mensi kondik. Co se tyka TV coby darce organu, konkretne jadra, tak je to dost jedno, fakt funguje skoro kazdy - funguje to teda i bez jadra, ale podstatne hur. Jde o to, aby se tam veslo dost zavitu.
Drat sekundaru je potreba dostatecne tlustej aby snesl svarovaci proud bez uhony, to je jasny, je celkem jedno, jestli je to drat, nebo lanko. Ta izolace je fakt ale potreba poradna, je samozrejme mozno vinout ve vice vrstvach, lepsi je ale vrstvy prolozit nejakou izolaci. Nejde ani tak o napetovej pruraz (i kdyz tam muze byt i nekolik kV/zavit), ale problem jsou DBD (dielectric barrier discharge) - Proste kdyz trafo za provozu modre srsi vybojema kvuli nedostatecny izolaci, tak jsou tam ztraty a blbe to zapaluje. Navic to smrdi ozonem a ten izolaci drive ci pozdeji prozere... Dobry by to bylo do neceho to zalejt, nebo aspon impregnovat vypalovacim lakem, jak je to u originalnich traf, pak lze izolaci trochu "osidit" - kdyz mezi zavity neni vzduch, nevznika ozon, nepropali se to tak snadno.
Treba se dostanu k tomu to namalovat...

Dotaz na použití, sovětský kond pro TV vysílače, je to keramický válec o průměru 75mm a délce 145mm. Je na něm napsáno 10kV, 330nF, +-20%, P60, 120kvar. Typ K15Y-2.
Jestli by se dal použít pro HF zapalování.

Je mi jasné že tej schémy sa už asi nedočkám, ale rád by som apeloval na ľudí tu na fóre, že vysvetlovať podstatu činnosti na schéme patrí k základnej ,,technickej slušnosti (resp. odbornosti)" - osobne si neviem predstaviť, že u nás na fakulte by prednášajúci vysvetloval študentom podstatu činnosti napr. striedača napätia bez schémy iba podľa slovného popisu...

sqad napsal(a):

Je mi jasné že tej schémy sa už asi nedočkám, ale rád by som apeloval na ľudí tu na fóre, že vysvetlovať podstatu činnosti na schéme patrí k základnej ,,technickej slušnosti (resp. odbornosti)" - osobne si neviem predstaviť, že u nás na fakulte by prednášajúci vysvetloval študentom podstatu činnosti napr. striedača napätia bez schémy iba podľa slovného popisu...

hele ,nebud na nej skaredej jo. neni to zadnej prednasejici a ja sem rad ,ze se snazi poradit. to co pozadujes ,neni rozumne za danych podminek povazovat za samozrejmost. trochu pokory by neskodilo. ono uz jenom sesumirovat vety aby obsahovaly srozumitelne co nejvic informaci nejni pro kazdyho snadny.
ja treba kdyz bych sem chtel oskenovat obrazek ,musim do zimy do sklepa do dilny ,kde mam velkej CML. pote zapnout a cejchovanymi ranami donutit k dokonceni inicializace starej scsi skener. pak nahodit CML a naskenovat.
potom uz nahore na PC s pripojenim na net pockat nejlepe po 23ti hodine ,kdy se zlepsi pruchodnost pro odesilani[drive se vubec nemusi podarit odeslat treba 80kB obrazek] a pomoci "patentniho"   systemu vkladani obrazku na tomto foru dokoncit akci. mam holt jiny podminky a pristup nez treba na fakulte[a co je to vubec ta fakulta].

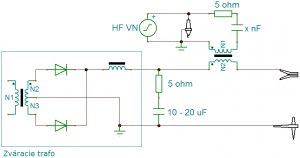

Squad: Diky zes to nakreslil za me, je videt, ze jsem to nepopsal az tak spatne, pravdepodobne by to takhle i fungovalo. Jen par detailu upresnim:
1) Tig horak zapojit na vystup feritovyho trafa. (na tom sch. to je obracene, vypada to spis jako zemni svorka)
2) ten vystup ze sv. trafa bych neuzemnoval primo, ale radsi pres kondik, zase 10 -20uF (zamezi se tim tomu, ze skrtnu-li si horakem o neco uzemenyho, shori mi snura ke svarecce spolu s kabelem ve zdi :-))
3) Tohle je HF DC TIG, dobra to vec na nerez a spol. Na hlinik je treba HF AC TIG, zapojeni se jeste zjednodussi, ubydou ve schematu diody i tlumivka.
4) dratovy potenciometr namisto odporu ve vn obvodu dava moznost regulace sily jiskry

ahoj soda, ten horák bol na ,,mínuse" úmyselne (aj som to chcel použiť na DC tig), niekde tu na fóre som čítal že by to tak malo byť, aby sa neprehriala (neroztavila) wolframová elektróda.
Inak s tým čo bolo v rámčeku som vychádzal z návodu na stavbu invertoru (aspoň som si to myslel ) ale až teraz som si všimol že aj tam je kondenzátor, ktorý som predtým prehliadol - aspoň si to už budem dobre pamätať (dosť dôležitá vec a pritom som si to ani neuvedomil...)

ďakujem ti soda, že si mi odpísal, aj za to že si hlavnou mierou prispel k tomu, aby sa otázka HF na tomto fóre konečne dotiahla do konca - vážim si to...

hele squade ,nechci se hadat ,ale v podstate mas pravdu. prispevky ostatnich sem necet a v zahlavi odpovedi od sody bylo naznaceno ,ze se to tyka me predchozi otazky. proto sem mu napsal ,ze kvuli me to nemusi kreslit - nechtel sem ho obtezovat.  o tom ,jestli to nakresli pro jine si rozhodne sam ,ne? a v te pro tebe popuzujici vete bylo jen vysvetleni proc.  ja te problematice stejne nerozumim ,ale delam ze jo a to mi staci[proto "pro moje ucely"].
a nema smysl me zadat o toleranci ,protoze toto forum existuje jenom proto ,aby odpovidalo na moje otazky.

Zdravim MiraGSX

V akom programe sa daju otvorit tie prilohy k Super plasma 80-3HF.sch a . brd

Dik Hara

Zdravim  MiraGSX

Stiahnute to mam , len to neviem otvorit. PDF bude urcite schodnejsie.

Dik Hara

dalibor napsal(a):

Čau chlapy, nevite někdo jake jsou součístky na ochraně před HF ve schématu tig30_novytyp.pdf, nebo nějaké jiné schéma chci dát k tigu KITin 170 TIG LTV bezkontakt a nevím co tam dát aby neodešel výstup z TIGu, zkoušel jsem to HF na trafu s elektrodou a super,moc diky.http://svarforum.cz/forum/zobrobr.php?image=./uploads/711_ac_hf.png

čau, co používáš jako zdroj VN, ve schematu zakresleno jako HF VN?

jinak v TIG30 to vypadá následovně

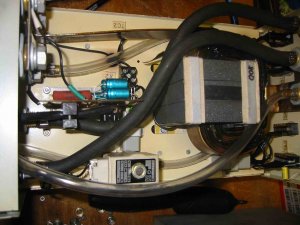

deska ochran a zapalovací feritové trafo

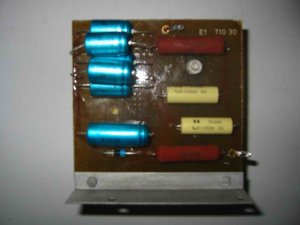

a takto vypadá ta deska ochran E1

čau, co používáš jako zdroj VN, ve schematu zakresleno jako HF VN?

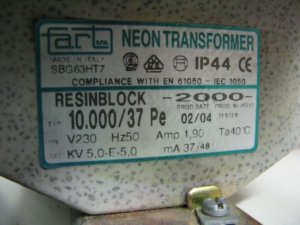

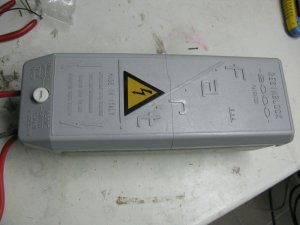

Koupil jsem tohle.

dalibor napsal(a):

čau, co používáš jako zdroj VN, ve schematu zakresleno jako HF VN?

Koupil jsem tohle.
http://www.svarforum.cz/forum/uploads/thumbs/834_1.jpg

aha, super,to vypadá slibně, kde a zakolik se to dá pořídit?
