Uranin · 26-07-2015 21:32:05

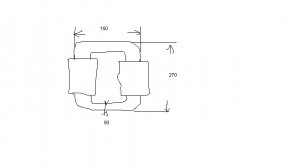

Omlouvám se za kresbu spěchal sem,.Jaký je prosím výkon transformátoru typu C,plechy mají šířku 50x60mm,celková výška je 270 a šířka 150mm.
http://www.svarforum.cz/forum/uploads/t … _trafo.png
Ještě prozba,spočítal by mě někdo prosím,koliz závitů je třeba na primer a sekunder?
bude napájeno z 380V
Primer by měl mít 7 odboček a sekunder tedy bude mít napětí---
16,20,24,28,32,36,40 V.Děkuji,nenašel sem nikde tabulky.

Editoval Uranin (26-07-2015 22:11:56)

Sender · 26-07-2015 22:40:39

http://www.dmaster.wz.cz/postupy/trafo/trafo.htm
jinak:
https://www.google.cz/?gfe_rd=cr&ei … %C3%A1toru
(kde vezmeš těch 380V ??? V síti je spousty let 400V/230V)

Uranin · 26-07-2015 22:43:15

Omlouvám se,myslel sem mezi dvě fáze!!!!!!!

pavol.sk · 27-07-2015 02:07:46

faza/zem 220v,medzifazove 380v to byvavalo...teraz je to zjednotene v EU faza/zem 230v,medzifazove 400v

Uranin · 27-07-2015 05:48:45

Dobra,je to jen slovickareni,tak pardon.co stim vynutim?poradi me prosim nekdo.

senior · 27-07-2015 10:42:08

To Uranin: Vychádza to na výkon okolo 900 W pri sýtení okolo 1T a pre trvalé zaťaženie. Vzhľadom na to, že sa jedná o C jadro, mohlo by byť zložené z orientovaných plechov ja možné počítať s cca 1,5 násobkom. Pri pulznom použití alebo aspoň prerušovanom zaťažení je možné ešte použiť na väčšie výkony. Tiež by trošku spresnili odhad výkonu aj prierezy jednotlivých vinutí.
