#51 01-09-2020 09:34:09

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

Chcem tam dat fotku s kondezatorom a stale mi da tuto.

Offline



#52 01-09-2020 11:12:04

VašekP
Člen
Registrovaný: 12-10-2013
Příspěvky: 335

Re: pp 315

To chce odpojit vývody motorku a změřit vinutí ohmmetrem. Naměřené hodnoty mezi červeným - hnědým a červeným - černým  mohou, ale nemusí být stejné,   ale jejich součet by měl být shodný s tím, co se naměří mezi černým a hnědým. Pak by měl být motorek dobrý. Odpor na vývodech kondenzátoru je vybíjecí, aby na kondenzátoru nezůstával náboj po vypnutí. Na chod motorku nemá vliv.

Offline



#53 01-09-2020 11:43:11

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

A ak bude motorcek zly kde sa da zohnat druhy? Tento sa uz asi nevyraba.

Offline



#54 01-09-2020 12:25:13

JaroslavPavel
Člen
Registrovaný: 03-07-2017
Příspěvky: 335

Re: pp 315

Pane, motor přezkoušíte tak , že si jej nejprve odpojíte od obvodů svářečky tak , že vyjmete pojistky F2 a F4.
Potom motoru připojíte přímo na svorkovnici napětí 230 V a to přímo Flexo šňůrou . Po zapojení Flůexošňůry do zásuvky se motor rozeběhne a nebo nerozeběhne . . A podle toho budete vědět jestli je nebo není funkční  . Nepotřebujete k tomu nic ze svářečky .
Pokud se nerozeběhne , pak je potřeba určit zda je vadný motor nebo kondenzátor .

Editoval JaroslavPavel (01-09-2020 12:25:38)

Offline



#55 01-09-2020 18:42:30

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

Ale ktora je ta f4 ked nie su oznacena

Offline



#56 01-09-2020 20:39:47

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

A napätie dat na ktory z 3 kontaktov na svorkovnici a na ktory 0.

Offline



#57 02-09-2020 07:50:33

JaroslavPavel
Člen
Registrovaný: 03-07-2017
Příspěvky: 335

Re: pp 315

Dráty co vedou z motoru do bužírky jsou tři .
Vidět jsou pouze dva .
takže nalezte na druhém konci té bužírky ty tři dráty a dva z nich povedou na svorkovnici a třetí na kondenzátor .

Takže na ty dva na svorkovnici připojíte to zkušební napětí .
Možná by Vám šlo více pomoci , kdyby jste nafotil co vidíte Vy . Obrázky PP315 nemám , takže jediné dostupné informace o stroji jsou ze schematu, které zde bylo zveřejněno.
Pokud nejste kvalifikací elektrotechnik , neměl by jste toto dělat , protože toto je už práce pod napětím , kterou smí provádět osoba znalá oprávněná samostatně pracovat na elektrickém zařízení .
Měl by Vám tyto práce udělat někdo kdo toto smí dělat .

Offline



#58 02-09-2020 10:14:04

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

http://www.svarforum.cz/forum/uploads/thumbs/7715_20200827_060513.jpg

Offline



#59 02-09-2020 10:17:23

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

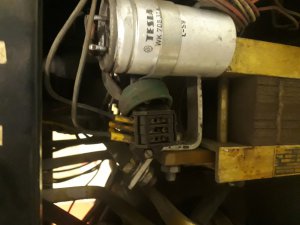

Takto to vyzera. Vsetky 3 idu do svorkovnice. Z lavej strany do prava ide 230, 230 a 230v. A dva z tych troch idu na kondenzator.

Offline



#60 02-09-2020 11:16:24

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

To je nakres z coho. 0 je tam v strede. Ja tam mam 230v.

Offline



#61 02-09-2020 11:28:12

j.bill
Člen
Registrovaný: 23-03-2017
Příspěvky: 223

Re: pp 315

To je boj, to je boj.....smile

https://diskuse.elektrika.cz/index.php?action=dlattach;topic=14622.0;attach=7243;image


http://www.svarforum.cz/forum/uploads/thumbs/7809_vent.jpg

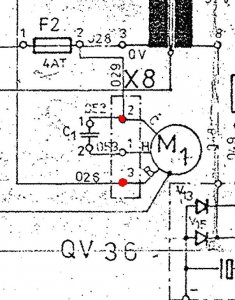

Pokud je to zapojené podle toho schématu, tak body napájení jsou červeně. (To znamená krajní dráty na svorkovnici).


Lepič vlašovčích hnízd smile
GÜDE GE145W + Proteco P550  ---> Berlan BWIG180 + Omicron OMI246 + Speedglas 9100XX na takové to domácí žvýkání...

Offline



#62 02-09-2020 12:00:18

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

To znamena ze R cerveny by mal byt 0

Offline



#63 02-09-2020 12:47:06

j.bill
Člen
Registrovaný: 23-03-2017
Příspěvky: 223

Re: pp 315

To je jedno, jak to odpojené samostatně zapojíš. Jedná se o střídavý proud. Pokud je ventilátor a kondenzátor v pořádku, bude se točit. Ve schématu přece vidíš, že Č(2)-0V a R(3)-220V.


Lepič vlašovčích hnízd smile
GÜDE GE145W + Proteco P550  ---> Berlan BWIG180 + Omicron OMI246 + Speedglas 9100XX na takové to domácí žvýkání...

Offline



#64 02-09-2020 16:05:23

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1023

Re: pp 315

medo42m napsal(a):

To znamena ze R cerveny by mal byt 0

Na #61 je schéma zapojenia 3 ~ motora na 1 ~ sieti. Je to správna schéma, ale pre neelktrikára by to chcelo trochu dovysvetliť. Trojfázový motor navíjaný na 3x400 V je na 3 ~ zapájaný do Y (hviezdy). Ak ho zapájame na 1~ 230 V, tak sa musí zapojiť do Δ (trojuholníka). Tá svorkovníca  s tromi rovnobežnými prepojkami predstavuje toto zapojenie a prezentuje aj vrcholy trojuholníkového usporiadania vinutia. Keďže máme k dispozícii iba 1 ~ tak na ľubovoľné dve svorky pripojíme L a N. Pomocou kondenzátora si vytvárame tzv. pomocnú fázu. Jeden pól kondenzátora zapojíme na tretí vrchol Δ a druhý pol kondenzátora buď na L alebo na N. Podľa toho budeme mať pravý alebo ľavý chod.

Editoval senior (02-09-2020 16:07:33)

Online



#65 02-09-2020 17:28:17

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

Motor nejde. Ale kde zohnat druhy, alebo najaku nahradu?

Offline



#66 02-09-2020 17:42:41

Zdenek11
Člen
Místo: kousek od Brna
Registrovaný: 23-02-2010
Příspěvky: 1951

Re: pp 315

Ještě je potřeba proměřit kondenzátor, je větší pravděpodobnost, že odejde dřív, než motor.

Offline



#67 02-09-2020 17:51:03

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

Motor bol zapojeny na cierny a cerveny kabel ani ho necuklo.

Offline



#68 02-09-2020 18:07:32

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1023

Re: pp 315

Prv než začneš zháňať motor, si zavolaj elektrikára. Motor sa dá premerať. Ak by to bol kondenzátor, ten si objednáš cez e-shop.

Online



#69 02-09-2020 18:21:52

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

Syn to meral je mechatronik

Offline



#70 02-09-2020 18:57:57

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

Este som si dnes vsimol ze pri zvarani mi ukazuje malo amperov. Voltov 30 a amperov 20 co si myslim ze musi byt ovela viac

Offline



#71 02-09-2020 19:02:05

j.bill
Člen
Registrovaný: 23-03-2017
Příspěvky: 223

Re: pp 315

Pokud je mechatronik, neměl by mít problém změřit jak vinutí motoru, tak i ten běhový kondenzátor. Pokud bude kapacita menší o více jak 20%, dej nový. Ale ani to není zárukou, že se ventilátor bude točit. Mohou být přidřená nebo zarezlá ložiska, spálené vinutí atd...Ale všechno jde změřit. Na kondenzátoru je vyznačena kapacita, na motoru jeho proud....chce to jen měřit, měřit, měřit...


Lepič vlašovčích hnízd smile
GÜDE GE145W + Proteco P550  ---> Berlan BWIG180 + Omicron OMI246 + Speedglas 9100XX na takové to domácí žvýkání...

Offline



#72 02-09-2020 19:17:51

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

A tych 30v sa neda ani zmenit nech krutim potenciometrom v pravo alebo v lavo ktorykolvek z 3 programov nic stale 30v. A predtym uz bola sfazovana.

Offline



#73 02-09-2020 19:33:59

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

Uz to ide len tie ampere akosi malo ukazuje aj pri 42v iba 20a

Offline



#74 02-09-2020 20:22:12

JaroslavPavel
Člen
Registrovaný: 03-07-2017
Příspěvky: 335

Re: pp 315

Výstupní proud je tvořen ve dvou usměrňovačích. ten jeden je neřízený a je v něm použit zdroj zapojený do hvězdy a usměrnění dělá šestifázový usměrňovač složený z diod  V1 až V6 .
K tomuto základnímu proudu se pak přičítá proud z druhého zdroje a ten má vinutí zapojeny do trojúhelníka a je zde opět šestifázový usměrňovač složený z tyristorů  V11, V12 , V9,V10,  V7,V8  ( písmena  A, B, C )
(Nejde mi napsat index u těch V prvků . Ta písmena mají být indexy .)
a tedy řízený " Řídícím blokem zdroje " .
Takže nyní už začnete kontrolovat práci toho řídícího bloku . To bude potřebovat osciloskop.
Nejprve by jste měl přezkoušet každý z usměrňovačů samostatně , aby se vyloučila možnost , že některé vinutí nedodává svůj podíl proudu jak má  .
Takže zvlášť zdroj ve hvězdě a zvlášť zdroj v trojúhelníku .

Editoval JaroslavPavel (02-09-2020 20:32:15)

Offline



#75 02-09-2020 21:00:49

medo42m
Člen
Registrovaný: 04-02-2017
Příspěvky: 73

Re: pp 315

Pri 20A by to asi nezváralo či zváralo? Lebo to zvára, len niekedy to začne prskať. Či len ten ampérmeter nezmetkuje, alebo to ozaj treba premerať tým osciloskopom, ktorý nemám a ani neviem kto by to mohol mať.

Offline
