#51 06-03-2022 19:14:38

Kimbo
Člen
Místo: Holešov
Registrovaný: 12-04-2016
Příspěvky: 125

Re: Ohýbačka plechů

davidma napsal(a):

Ihlan - prostuduju

Charon - hrany nutne ostre byt nemusi. Svareni asi neni problem - dalsi TIG challenge big_smile

Senior - nemas nejaky konkretni tip? Ja ani poradne nevim, jak takove zarizeni vypada.

senior myslel cnc ohraňovací lis, to je ale zřejmě mimo tvé finanční možnosti vzhledem k jednoúčelnosti
nejjednodušší by bylo kdybys našel ve svém okolí firmu která ohraňovákem disponuje a domluvil se co potřebuješ

tady je ukázka stroje:
https://www.youtube.com/watch?v=tJQfkPExVRg

Editoval Kimbo (06-03-2022 19:19:54)


Zk 311 1.1, Zk 135 1.1, Zk 111 1.1, Zk 141 8, Zk 15 P2-p3, Zk 16 P2-p3, Zp 912-9, 942-8

Offline



#52 06-03-2022 20:01:28

davidma
Člen
Registrovaný: 12-05-2021
Příspěvky: 202

Re: Ohýbačka plechů

OK, dobre. Kdyz slevim z naroku a budeme se bavit o plechu 0,8-1mm - jsou hobby produkty v kategorii 2-5tis.Kc pouzitelne? Nebo je to jen vyhazovani penez?


Dříve Kühtreiber Kitin 150, nyní Fronius Transpocket 150TIG a Dnipro-M SAB-258N.
Programování PC/PLC/MCU (převáženě v jazyce C), návrhy a realizace elektroniky.

Offline



#53 06-03-2022 20:33:26

jean
Člen
Registrovaný: 27-06-2010
Příspěvky: 849

Re: Ohýbačka plechů

Jo, 0,8-1 mm ohneš aj domadelom

Offline



#54 06-03-2022 20:38:45

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2171

Re: Ohýbačka plechů

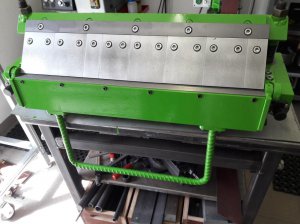

Námět na konstrukci mám, ale dvojku Fe plech to nevezme ani náhodou. Dvojku hliník jo.
http://www.svarforum.cz/forum/uploads/thumbs/4621_20180412_141614.jpg

Offline



#55 07-03-2022 06:00:47

davidma
Člen
Registrovaný: 12-05-2021
Příspěvky: 202

Re: Ohýbačka plechů

Pafik - muzes prihodit vic fotek, prosim? Vypada to pekne, ale uz takhle od pohledu to asi za 5tis.Kc nebude, ze?


Dříve Kühtreiber Kitin 150, nyní Fronius Transpocket 150TIG a Dnipro-M SAB-258N.
Programování PC/PLC/MCU (převáženě v jazyce C), návrhy a realizace elektroniky.

Offline



#56 07-03-2022 07:59:22

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4306

Re: Ohýbačka plechů

Já mám předchozí typ k tomuto:
https://www.holzmann-zipper.cz/Ohybacka … -AKM610ECO
Tato je vylepšená. Plech 1mm černý bez problému, ohýbal jsem nerez 1,2 šíře 350mm a měla co dělat. Ohyb už nic moc. Výhoda těchto segmentových je v tpom, že když se zvolí šíře násobku 25 tak se udělají všechny 4 strany. Pokud je potřeba občas něco ohnout v mezích co tahle ohýbačka dovolí, není to úplně špatná volba.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#57 07-03-2022 09:09:27

davidma
Člen
Registrovaný: 12-05-2021
Příspěvky: 202

Re: Ohýbačka plechů

To vypadá hodně dobře. Jestli jsi s ní spokojený, tak to na ní radši došetřím peníze. Díky!


Dříve Kühtreiber Kitin 150, nyní Fronius Transpocket 150TIG a Dnipro-M SAB-258N.
Programování PC/PLC/MCU (převáženě v jazyce C), návrhy a realizace elektroniky.

Offline



#58 07-03-2022 10:42:50

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2171

Re: Ohýbačka plechů

Víc fotek nemám, a v dílně je kurevská zima, tak se mi tam nechce smile
Ta Famaterova se mi jeví malinko míň robustní, než ta moje, ale parametry podobný. Fe plech 1,3 mm ohne, ale ne s ostrým ohybem. Možná jo, kdybych si na tom dal záležet, ale já si nedal smile
Cenu netuším, já jí začal dělat asi před šesti lety a dodělal jsem jí po dvou letech. Fotka je z roku 2018; teď je ocel podstatně dražší. Materiál jsem kupoval v době, kdy ještě fungovala maloprodejna Ferony v Holešovicích.

Offline



#59 07-03-2022 11:34:29

Famater
Člen
Místo: Hradec Králové
Registrovaný: 24-01-2012
Příspěvky: 4306

Re: Ohýbačka plechů

dají se v Polsku koupit dost dobře vypadající ohýbačky. Chvíli jsem o jedné uvažoval. Dej si přeložit do polštiny a pak gůgla.


TP1500, KITin 170LA, JLT250 ACDC,vodní chlazení vl. výroby, hořák SR18, Binzel SR26 s pot., Plasma CUT55, autogen PB-kyslík
Křemíková 3fáz 200A vl. konstrukce

Offline



#60 07-03-2022 16:02:47

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1292

Re: Ohýbačka plechů

Dividma. Zadaj na YT heslo "Hydraulic Sheet Bender" a keď sa nebojíš bastlenia, tak to zvládneš bez veľkých nákladov. Záleží samozrejme na požadovanej dĺžke a hrúbke ohybaneho plechu.

Offline



#61 08-03-2022 07:50:23

davidma
Člen
Registrovaný: 12-05-2021
Příspěvky: 202

Re: Ohýbačka plechů

Ten ohraňovák mě zaujal. Jistým kompromisem by mohlo být doplnění obyčejného lisu (např. https://lisovaci-technika.heureka.cz/gu … ecifikace/) o ohraňovací čelisti, které lze pro nenáročné použití vyrobit i doma.

Nemá s tímto někdo zkušenost?


Dříve Kühtreiber Kitin 150, nyní Fronius Transpocket 150TIG a Dnipro-M SAB-258N.
Programování PC/PLC/MCU (převáženě v jazyce C), návrhy a realizace elektroniky.

Offline



#62 08-03-2022 08:46:46

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2171

Re: Ohýbačka plechů

Mám takovejhle lis a čelisti jsem si udělal, ale jen 8 cm široké.
Problém u tohodle lisu bude (mimo jiné), že nemá vedení; píst se otáčí , jak se mu to hodí a ty bys potřeboval, aby jel sakra rovně. Takže udělat dobře ty čelisti bude skoro tak složitý, jako udělat celou ohýbačku.

Offline



#63 08-03-2022 10:06:05

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1292

Re: Ohýbačka plechů

Vodiace elementy nie sú zložité a dajú sa vyrobiť aj v domácich podmienkach. Pri ich návrhu je však dôležité počítať s faktorom štíhlosti, zjednodušene, čím väčšia vzdialenosť dvoch vodítok, tým musia byť tie vodítka dlhšie, aby nenastával efekt vzpriečenia.

Offline



#64 08-03-2022 10:17:12

davidma
Člen
Registrovaný: 12-05-2021
Příspěvky: 202

Re: Ohýbačka plechů

senior napsal(a):

Vodiace elementy nie sú zložité a dajú sa vyrobiť aj v domácich podmienkach. Pri ich návrhu je však dôležité počítať s faktorom štíhlosti, zjednodušene, čím väčšia vzdialenosť dvoch vodítok, tým musia byť tie vodítka dlhšie, aby nenastával efekt vzpriečenia.

Máš nějaký doporučený poměr rozměrů?


Dříve Kühtreiber Kitin 150, nyní Fronius Transpocket 150TIG a Dnipro-M SAB-258N.
Programování PC/PLC/MCU (převáženě v jazyce C), návrhy a realizace elektroniky.

Offline



#65 08-03-2022 11:01:11

Charon
Člen
Místo: Praha
Registrovaný: 17-08-2014
Příspěvky: 1074

Re: Ohýbačka plechů

Pafíku, pěkná ohýbačka. Jak je řešené zabránění posunu v horizontální rovině u horního přítlaku? Při ohýbání má plech snahu popojet dozadu a přítlačné šrouby to neudrží (aspoň u té mojí ne). V zadní části máš také stavitelné segmenty, nebo nějaké stojky? Škoda že není vidět zadní část, asi bych se nemusel ptát.

Editoval Charon (08-03-2022 11:04:19)

Offline



#66 08-03-2022 11:31:44

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2171

Re: Ohýbačka plechů

Přijeď se podívat .... smile

Offline



#67 08-03-2022 14:25:01

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 1292

Re: Ohýbačka plechů

davidma napsal(a):

senior napsal(a):

Vodiace elementy nie sú zložité a dajú sa vyrobiť aj v domácich podmienkach. Pri ich návrhu je však dôležité počítať s faktorom štíhlosti, zjednodušene, čím väčšia vzdialenosť dvoch vodítok, tým musia byť tie vodítka dlhšie, aby nenastával efekt vzpriečenia.

Máš nějaký doporučený poměr rozměrů?

Tak jednoduché to nie je, aby bol stanovený pomer medzi šírkou a výškou a tým by bolo všetko vybavené. Do toho vstupuje veľa faktorov napr. vôľa medzi funkčnými plochami, súčiniteľ trenia, teda aké sú povrchy (surface) aj veľa ďalších, skutočný výpočet ani neodporúčam pre jeho zložitosť a stanovenie premenných. Skutočný praktik však takéto záležitosti má v oku a keď to urobí odoka, tak to bude fungovať. Určite však veci pomôže, ak pri ohýbaní dodržíš symetriu  teda stred ohýbanej línie so stredom - osou piestu hydrauliky. Ak by sa ti náhodu "podarilo" veľké vyosenie, tak to zistíš a opravíš  Doporučoval som sa pozrieť na YT a tam sa nájde aj celkom spoľahlivé DIY riešenie.
BTW, keďže si počas diskusie dosť menil požiadavky čo sa týkalo hrúbky a šírky plechu, tak vzhľadom na uvedené kompromisy je možné aj riešenie z #15. Sám mam 2 takéto ohýbačky  pre L=100 cm a L=60 cm. Priznám sa, že 2 mm plech na šírke 60 cm som sa nikdy nepokúšal ohýbať, ale pri 40 cm pri trochu zosilnenej konštrukcii by to mohlo isť. Nejaké úpravy by to chcelo aj bez zvýšenia nárokov na tuhosť. Predovšetkým sa netreba spoliehať že prítlačné skrutky M20 budú dlhodobo spoľahlivo fungovať ako presné voditka proti odsunutiu dozadu. Je tam potrebné namontovať zadné oporné konzoly. Tiež mám na svojich ohýbačkach namontované na oboch koncoch po 2 odpružené kolíky, ktoré po uvoľnení pritlaku zdvihnú pritlačnú lištu o cca 8 mm.

Offline



#68 08-03-2022 17:34:36

Charon
Člen
Místo: Praha
Registrovaný: 17-08-2014
Příspěvky: 1074

Re: Ohýbačka plechů

pafik1605 napsal(a):

Přijeď se podívat .... smile

Dík, vážím si pozvání.

Abych jen netahal rozumy, tak ukážu obrázek té mojí ohýbačky. Podmínkou bylo, aby nezabírala moc místa a tak většinou je na stojáka v koutě.
http://www.svarforum.cz/forum/uploads/thumbs/5816_slozenka.jpg

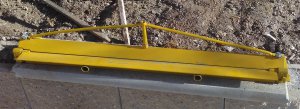

K ponku se přichytí na koncích pomocí truhlářských svorek, dlouhá je asi 1m (obrubník na kterém leží je metrový), páka se vytváří nasazením trubek. Zatim jsem neměl potřebu přeříznout truku co je příslušenstvím a tak popadnu to co je na dílně po ruce. Přítlačný díl by byl v délce 1m dost měkký a pro to ho vyztužuji drátem a napínacím šroubem.
http://www.svarforum.cz/forum/uploads/thumbs/5816_k_praci.jpg

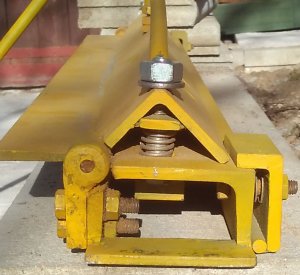

Měl jsem obavu, že panty jsou tenký, ale kupodivu drží. Asi pro to, že mezera mezi ložem pantu a ohýbacím dílem skoro není. Na pravý straně je vidět jak řeším opěrku pro přítlačný díl, ten se pak nemůže horizontáně posunout. Má to za následek, že musím podle tlouštky materiálu nastavit opěrky. Ale přináší to větší přesnost v nastavení budoucího ohybu.
http://www.svarforum.cz/forum/uploads/thumbs/5816_detail.jpg

Editoval Charon (08-03-2022 17:37:57)

Offline



#69 09-03-2022 07:28:24

davidma
Člen
Registrovaný: 12-05-2021
Příspěvky: 202

Re: Ohýbačka plechů

O ty opěrky se opírá co přesně? Takhle to vypadá, že jejich účelem je polohová stabilizace přítlačného L-profilu - aby se nevyvracel dozadu.

Chápu to dobře?


Dříve Kühtreiber Kitin 150, nyní Fronius Transpocket 150TIG a Dnipro-M SAB-258N.
Programování PC/PLC/MCU (převáženě v jazyce C), návrhy a realizace elektroniky.

Offline



#70 09-03-2022 09:11:15

pafik1605
Člen
Místo: matička stověžatá
Registrovaný: 04-03-2013
Příspěvky: 2171

Re: Ohýbačka plechů

Charon napsal(a):

pafik1605 napsal(a):

Přijeď se podívat .... smile

Dík, vážím si pozvání.
Ale až přestanu umírat na bolest v krku ... smile

Abych jen netahal rozumy, tak ukážu obrázek té mojí ohýbačky. Podmínkou bylo, aby nezabírala moc místa a tak většinou je na stojáka v koutě.
K ponku se přichytí na koncích pomocí truhlářských svorek, dlouhá je asi 1m (obrubník na kterém leží je metrový), páka se vytváří nasazením trubek. Zatim jsem neměl potřebu přeříznout truku co je příslušenstvím a tak popadnu to co je na dílně po ruce. Přítlačný díl by byl v délce 1m dost měkký a pro to ho vyztužuji drátem a napínacím šroubem.
Takových konstrukcí je na trubce hodně, ale jsou vhodný tak na klempířinu (Fe 0,5-0,8 mm). Ta moje, ač se tam vejde jen 50 cm plechu, je i s podstavcem velká jak kráva smile

Měl jsem obavu, že panty jsou tenký, ale kupodivu drží. Asi pro to, že mezera mezi ložem pantu a ohýbacím dílem skoro není. Na pravý straně je vidět jak řeším opěrku pro přítlačný díl, ten se pak nemůže horizontáně posunout. Má to za následek, že musím podle tlouštky materiálu nastavit opěrky. Ale přináší to větší přesnost v nastavení budoucího ohybu.
Jinak tvoje konstrukce je v řezu (poslední obrázek) hodně podobná té mojí.

Offline



#71 09-03-2022 12:27:06

Charon
Člen
Místo: Praha
Registrovaný: 17-08-2014
Příspěvky: 1074

Re: Ohýbačka plechů

davidma napsal(a):

O ty opěrky se opírá co přesně? Takhle to vypadá, že jejich účelem je polohová stabilizace přítlačného L-profilu - aby se nevyvracel dozadu.

Chápu to dobře?

Ano, chápete to správně. Spíš bych řekl neposouval dozadu. Bez opěrek má snahu L-profil popojet dozadu a udělat místo pro ohyb, jenže nedefinovaně. Přítlačné šrouby-matky to nemají šanci udržet.

Pafíku, stejně by to bylo někdy v létě, ted se koukej uzdravit.
Ano, je to podle trubky. Přesněji, ideu jsm získal na trubce a upravil to dle svých možností a očekávání. Zrovna zde zpomenuté opěrky jsou mojí invencí jako reakce na posouvání přítlačného L-profilu.  Většinou na tom ohýbám klempířský pozinkovaný plech, ale i hliník cca 1mm to dalo.

Tvoje ohýbačka je robusnější a velkou přednost vidím v segmentech, vyrobil jsi kus fortelnýho stroje.

Editoval Charon (09-03-2022 12:40:39)
