Jimmys3 · 13-01-2014 16:58:50

Každý určitě ví, že když potřebuje svařit jednu trubku pod určitým úhlem na druhou, že ji musí vyříznout, aby k ní správně dosedala. Toto jde několika způsoby.

1. bruskou s rotujícím brusným papírem, která přes válec vybrousí požadovaný zářez - nevhodné
2. frézou - pro mě opět nevhodné, nemám frézu :-)

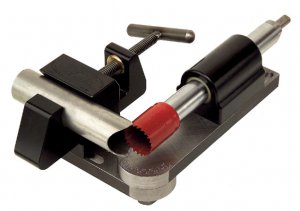

3. na internetu jsem objevil to, co je na obrázku, dá se to použít i pro docela velké trubky, ale netuším, co vydrží v mém případě ta řezací hlava

4. Ještě jsem na internetu objevil toto: http://www.otmar.co.za/machines/new/not … pe-notcher což jsou jakési pákové nůžky a ty se mi líbí nejvíc. Navařovat budu vždy pod 90 stupni, takže optimal.

Nevíte, pod jakým názvem nebo kde hledat ty nůžky v Čechách? Už jsem prolezl spoustu e-shopů, ale žádný takový přípravek jsem neobjevil.

gondis · 13-01-2014 17:33:01

Já je marně hledal taky, asi jen objednat z USA za cca 15tis...

Jimmys3 · 13-01-2014 17:37:00

Za ty peníze si myslím, že už se to právě vyplatí nakreslit v CADu a nechat u nějakého strojaře vyrobit.

gondis · 13-01-2014 17:53:49

To by určitě šlo, ty korunky se dají tady v ČR sehnat. Tak by nemusel být problém s výrobou

michal84 · 13-01-2014 17:54:36

Nazdar, davnejsie som riesil rovnaky problem ako ty.

http://www.svarforum.cz/forum/viewtopic.php?id=3651

Skoncilo to tak ze som si tento pripravok vyrobil. Nieje to nic tazke. Vacsinu dielov som si dal vyzerat laserom a potom uz len chvila zvarania. Na hriadel alebo ako to nazvat som pouzil gulickove puzdro http://www.cncshop.cz/linearni-technika_c . Tyc som si vytocil na sustruhu, na jednej strane zavit na vykruzovacie korunky. Pouzivam HSS makita korunky, ak ich nespalis vydrzia velmi dlho. Co sa tyka hrubky rur tak najlepsie sa na tom rezu rury do priemeru 45-50mm.

Jimmys3 · 13-01-2014 20:03:29

Já bych to používal na stojanové vrtačce, takže tam by mi šlo jen o uchycení, čili nějaký svěráček.
Každopádně víc se mi líbějí ty nůžky, to by byl fofr. :-)
http://youtu.be/6FWh1bMv0YY?t=1m10s

vyrobca · 15-01-2014 13:45:52

Chlapci, tunak to mozete kupit na Slovensku. http://www.globsystem.sk/product/sk/GS- … a-profilov
Ale za tie peniaze si to sikovnejsi zrejme vyrobia sami.

Editoval vyrobca (15-01-2014 13:48:20)

pipo21 · 08-02-2014 23:32:41

Tu máš za celkom dobrú cenu, ak to potrebuješ pravidelne. A do 14 dní to určite máš.

http://www.ebay.com/itm/New-Tube-Pipe-N … 27de33a8d4

vyrobca · 09-02-2014 02:21:30

No a tu je este alternativa s vytlacenym a vystrihnutym papierikom z ktoreho sa prekresli zarezanie na trubku a dokonci sa to ako sa da.. http://www.metalgeek.com/static/cope.pcgi

Jimmys3 · 09-02-2014 15:16:01

Ono to nakonec není zase tak neřešitelný. Pokud to děláte jen jednou za čas a sedlo nepotřebujete naprosto přesné, tak stačí trubku správně říznout pod cca. 28 stupni. Viz. http://www.youtube.com/watch?v=hnEbVJmBNFY

Sender · 09-02-2014 15:47:54

Já to v domácích podmínkách řeším tak,že si konec trubky nakreslím v CADu ve 3D,rozvinu ,vytisknu a vystříhnu jednu část.Trubku obtočím tím vystřiženým papírem,obkreslím fixou , uříznu a zabrousím rozbruskou.

Jimmys3 · 09-02-2014 16:50:55

Na to je právě dobrá ta webová aplikace v příspěvku #9. Je to mnohem rychlejší.

Sender · 09-02-2014 19:04:15

Jimmys3> jj,koukal jsem na to.Rychlejší jak na co.Když je to nějaká konstrukce,kde jsou rozdílný úhly,tak si to nakreslím celý a v CADu vidím kolik jsou úhly.Výpočet nebo měření je obtížnější.

Warlockvw · 17-03-2014 20:40:02

ten pripravok co je v linku na ebay je dobry,ma aj stupnicu s uhlami,objednaval to niekto už? funguje?

TaggerxXx · 23-08-2014 19:51:17

a prave na toto je dobre napriklad parkside (lidl) lebo oni toto skopyruju a predaju za takmer vyrobnu cenu

vyrobca · 23-08-2014 20:48:14

V nudzi sa da pouzit aj toto pokial mate pasovu pilu. http://snip.awardspace.com/
Osobne som to vyskusal. Da sa..

BADMOPAR · 06-09-2014 12:24:00

Další se dá objednat tady http://www.eastwood.com/pipe-notcher-ho … ubing.html . Nevim ale jak jsouz na tom s kvalitou.

ihlan · 11-09-2014 00:21:35

Planik na vyrobu
http://www.rorty.net/dev/no2-pivoting-tube-notcher
