Re: Soutěž o nejlepší amatérský invertor?

U toho invertoru mam jeste takovej drobnej problem a tim je hvizdani pri svarovani nizsimy proudy a lehce nestabilni oblouk.
Pokud dam proud na max, tak je vse ok, pokud dam na treba 80A, tak mi to sice svaruje , ale pekne to u toho hvizda. Netusite nekdo na co se zamerit ? na tlumivku ?


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#27 25-07-2009 19:03:24

dolezelk
Člen
Místo: Brno
Registrovaný: 26-05-2009
Příspěvky: 78

Re: Soutěž o nejlepší amatérský invertor?

vyreseno. smile V GME mi prodali spatny kondenzator sad misto 4n7 dali 2n7, takze RC clen pro OZ , ktery porovnava proud s nastavenym proudem trosku rezonoval na frekvenci cca 4kHz, coz vedlo k neustalemu snizovani a zvysovani proudu a proto ten piskavy zvuk a prskani.

Ted jsem s tim trosku svaroval s 2.0 a 2.5 elektrodama. Zkousel jsem EB 121 a OK 46.00 a obe dve perfektni zapaleni oblouku (V na prazdno - 78V) , krasne drzely oblouk, zadny prskani nebo rozstrik. Celkove je ten invertor asi slusnej, akorat pak az nekdy najdu cas doresim prilisne zahrivani odporu ve vykonove casti, zatim jsem pouze zvysil vataz.

2.5 EB 121, cca 80A, tl. materialu 2.5mm
http://www.svarforum.cz/forum/uploads/thumbs/1157_imag0014.jpg


Jeste jsem meril svarovaci proud, v maximu to ma 138 A a jede to pres normalni 10A (B) jistic.  Takze rezerva pro zvyseni vykonu by zrejme byla smile

Editoval dolezelk (25-07-2009 20:09:29)


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#28 25-07-2009 21:04:40

prezident
Člen
Místo: Brno
Registrovaný: 25-12-2008
Příspěvky: 228

Re: Soutěž o nejlepší amatérský invertor?

to dolezelk: velmi dobrá práce, jen tak dál a přeji mnoho úspěchů. Proud byl změřen klešťákem, nebo bočníkem?

Editoval prezident (25-07-2009 21:05:00)


MMA/TIG GAMA145 SVARBAZAR EDITION, HFU400 + WP17V, doplněn el.mg.v. předfuk dofuk
MIG/MAG BT-GW150, doplněn el.mg.v. předfuk dofuk
MMA/TIG Barevná krabice 200AC/DC

Offline



#29 25-07-2009 21:20:51

dolezelk
Člen
Místo: Brno
Registrovaný: 26-05-2009
Příspěvky: 78

Re: Soutěž o nejlepší amatérský invertor?

klestakem. Musel jsem si ho vypujcit. Jeste jsem to porovnaval s Berlanem, jestli to ukazuje spravne.
Asi jeste zkusim, co udela , kdyz zvysim svarovaci proud, ale mam trosku obavy jestli to vydrzi IGBT. Ted tam jsou IRG4PC40W, k usmerneni pouzivam 2x3 diody RURG 5060. Mozna vyzkousim co udelaji HGTG20N60B3, tech mam v supliku 20 ks. tyhle bych mohl i zdvojit. Pak mam jeste objednany 4ks IRG4PC40UDPBF, ty jsou rychlejsi a vcetne diody a tim padem by snad mohli min hrat.

Ted jsem jeste dodelal modul pro MIG/MAG, pripojim to do me migovky a zkusim, jak to svaruje MAG i MIG.

Update: MAG to svaruje naprosto skvele, minimalni rozstrik (100x lip nez telwin 4.195) smile Je videt, ze po prepnuti na napetovou regulaci misto proudove to taky jede. Ze bych nakonec udelak kockopes Tig AC/DC, NMA, a MIG/MAG v jednom?

Jeste jsem zkousel zvysit max. proud na cca 155A, slo to tak cca 15 sekund a dve IGBT udelali bac a vylitly pojistky v celym baraku. Chce to vykonejsi IGBT napr: HGTG30N60A4D - 8.50 Euro kus, tyhle zvladnou podle datasheetu asi 3x vetsi proud pri 320V a 60kHz. Teoreticky bych pak mohl i zvysit frekvenci na 100kHz ....

Editoval dolezelk (26-07-2009 03:07:27)


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#30 26-07-2009 11:14:51

ezopaci
Člen
Registrovaný: 28-10-2008
Příspěvky: 107
Web

Re: Soutěž o nejlepší amatérský invertor?

Nebylo by lepsi dat dva mensi paralelne ? 2x 100,- nebo jednou 170,- uz neni velky rozdil.
Budou se lepe chladit a vysledny Rdson bude mensi pri tech paralelnich, ne ?


Tomas
BauBau trafo + "lehky tuning" smile
https://photos.app.goo.gl/DKwMLQ0AUgSwuSsh2

Offline



#31 26-07-2009 20:54:47

prezident
Člen
Místo: Brno
Registrovaný: 25-12-2008
Příspěvky: 228

Re: Soutěž o nejlepší amatérský invertor?

ezopaci napsal(a):

Nebylo by lepsi dat dva mensi paralelne ? 2x 100,- nebo jednou 170,- uz neni velky rozdil.
Budou se lepe chladit a vysledny Rdson bude mensi pri tech paralelnich, ne ?

u IGBT neni Rds on jelikož nemají D-S, ale klasický C-E  definovaný úbytkem U v saturaci

Editoval prezident (26-07-2009 20:55:24)


MMA/TIG GAMA145 SVARBAZAR EDITION, HFU400 + WP17V, doplněn el.mg.v. předfuk dofuk
MIG/MAG BT-GW150, doplněn el.mg.v. předfuk dofuk
MMA/TIG Barevná krabice 200AC/DC

Offline



#32 28-07-2009 00:27:54

dolezelk
Člen
Místo: Brno
Registrovaný: 26-05-2009
Příspěvky: 78

Re: Soutěž o nejlepší amatérský invertor?

tak mi prisle dneska novy IGBT - HGTH30N60A4D, uz neni problem ani na 160A smile Stale na 10A jistici ... zajimave.... asi to jeste trosku zvednu a uvidim pri jakym proudu to ten jistic shodi. Akorat zitra musim vratit klestak a 2500 Kc za novy se mi davat nechce.
IGBT se daji uchladit celkem bez vetsich problemu, horsi je to s trafem, holt to nebude 160A 100%.

Ted uz jsem zacal delat desku pro stridac na TIG AC, jsem zvedav, jak to bude fungovat. Na cuprex 200x300 mm to jeste vejde i s chladicema.
Nakonec pouziju atmegu128, tech mam plnej suplik a navic je bezne dostupna. Program uz mam hotov z drivejska. Co netusim je akorat to, jak osetrim deadtime, protoze urcitou chvili tam nepotece zadny proud a oblouk by mohl zhasnout. Delat to HFkem je trosku prasarna a navic ta jiskra neskoci hned. Nejaky napad ?


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#33 28-07-2009 09:10:16

prezident
Člen
Místo: Brno
Registrovaný: 25-12-2008
Příspěvky: 228

Re: Soutěž o nejlepší amatérský invertor?

a jaká bude konfigurace konců? Paralelní IGBT tak jak je v "Postavte si TIG 180 AC/DC"? Zdá se mi, že i v případě použití procesoru stejně na řízení konců a dedtime používají jednoúčelové obvody a procesorem řídí pouze je


MMA/TIG GAMA145 SVARBAZAR EDITION, HFU400 + WP17V, doplněn el.mg.v. předfuk dofuk
MIG/MAG BT-GW150, doplněn el.mg.v. předfuk dofuk
MMA/TIG Barevná krabice 200AC/DC

Offline



#34 28-07-2009 16:46:25

dolezelk
Člen
Místo: Brno
Registrovaný: 26-05-2009
Příspěvky: 78

Re: Soutěž o nejlepší amatérský invertor?

zapojeni mam velmi podobne jako v postavte si TIG AC/DC. Rozdil mam pouze v napajeni IR2110, 5V na Vdd a 20V na Vcc.
Zatim to budu ridit naprimo procesorem pres PWM - (2 PWM s obracenou polaritou). Deadtime bude urcen odstupem tech tvou PWM. Proud primo pres primarni invertor nastavi take procesor pokud se prepne na puls.
Tady se bavime o frekvencich max 500 Hz, takze je asi zbytecne to ridit specialnim obvodem. Vsak ono se ukaze.
Uz mam prototyp odladeny, ted uz jen zatizit a pak se uvidi, co shori prvni smile dam vedet....


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#35 28-07-2009 23:30:53

dolezelk
Člen
Místo: Brno
Registrovaný: 26-05-2009
Příspěvky: 78

Re: Soutěž o nejlepší amatérský invertor?

WOW ! On ten TIG AC/DC fakt svaruje hlinik ! zatim jen zkusmo 50A, strida 50%, (zatim nemam chladice na IGBT) , bez HF, takze naskrab, ale jede to !!!! Oblouk to drzi naprosto skvele. To jsem necekal. Krasne ciste. Zitra skusim s wolframovou elektrodou na hlinik.

selmostroj:
http://www.svarforum.cz/forum/uploads/thumbs/1157_acdc.jpg
Vlevo invertor, pravo AD/DC stridac, nahore AVRSTK500 s atmega128, ktera ridi stridac

Test na hliniku:
http://www.svarforum.cz/forum/uploads/thumbs/1157_tig-svar.jpg
Moc jsem to nemohl zatizit, IGBT bez chladice tak max. 10 sekund, takze jsem akorat objel roh hlinikovycho profilu a pridal trosku dratku.

Editoval dolezelk (29-07-2009 04:34:11)


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#36 29-07-2009 21:35:14

Szabitch
Člen
Místo: Liberec(ko)
Registrovaný: 23-07-2009
Příspěvky: 501

Re: Soutěž o nejlepší amatérský invertor?

Super výsledek...hlavně ta rychlost smile před chvílí se tady o tom diskutovalo a ted je to postavený :)gratuluju


Migatronic PI 250 AC/DC
AlfaIn ATA 350 Puls 2 Mobil
Lorch Handy 180
Speedglas 9100XX, Speedglas 9100XX + cleanair

Offline



#37 29-07-2009 23:48:21

dolezelk
Člen
Místo: Brno
Registrovaný: 26-05-2009
Příspěvky: 78

Re: Soutěž o nejlepší amatérský invertor?

hmmm jeste s tim bude hodne prace. Invertor uz je ok, ale do toho stridace musim dodelat spoustu dalsich funkci. Do konce srpna to snad bude.

update: Tak jsem s tim chvilku svaroval a odpraskl jsem oba IR2110. Holt me to donutilo prostudovat dukladne design tips pro tyhle IRka a pridal jsem par diod, 4 odpory, prepocital boot kondenzator a odpor. Ted uz jsem to zkousel na 120A a drzi se to. Akorat jsem do hlinikovyho profilu 1.5mm udelal diru  tongue

Update2: Prave me vykopli z prace (reorganizace) a programatora uz nepotrebuji sad alespon mam vic casu na odladeni - nemusim to delat po nocich. Hral jsem si se stridou a konecne jsem videl, jak vypada utavena elektroda.... vyvaril jsem uz skoro 3/4 6L flasky Argonu a vse ok. Takze asi zacnu s praci na ridicich obvodech. Jeste budu muset sehnat poradny chladice na IGBT, ty malinky co tam mam na stridaci jsou malo a po 30s svarovani na 100A uz jsou celkem teply.

Jeste musim najit nejaky clanecky o Tigu AC, netusim jaky vyznam ma varit s frekvenci 50Hz a napr. 500 Hz.
Proud u profi Tigu se reguluje i vramci cisteni a svarovani ? , ze si reknu svarovani 100A , cisteni 40A ?

Editoval dolezelk (31-07-2009 02:16:39)


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#38 09-08-2009 00:21:21

dolezelk
Člen
Místo: Brno
Registrovaný: 26-05-2009
Příspěvky: 78

Re: Soutěž o nejlepší amatérský invertor?

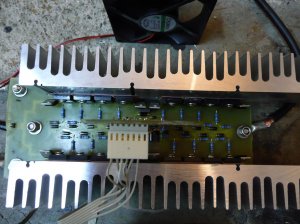

Nova verze vykonove casti stridace:
http://www.svarforum.cz/forum/uploads/thumbs/1157_p1020370.jpg

Ta predtim vydrzela cca 70A a pak se jiz hodne zahrival plosnak, tahle uz byla testovana na 160A a v pohode. Uplne jsem predelal plosnak, 'vylepsil' 16mm2 medi a ovladani s ir2110 jsem udelal na zvlastni desce. Zkousel jsem 4 mm hlinik a parada, f= 160 Hz, strida cca 70% svarovani, 30% cisteni smile)


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#39 09-08-2009 12:02:10

m.evil
Člen
Registrovaný: 22-10-2007
Příspěvky: 1688
Web

Re: Soutěž o nejlepší amatérský invertor?

Keď sme už pri tych invertoroch , našiel som na internete návod na jeden zaujímavý invertor ,ktorý vojde do skrinky od PC zdroja big_smile .
http://leo.wsinf.edu.pl/~leszek/spawarki/fot/temp41.jpg
http://leo.wsinf.edu.pl/~leszek/spawark … llegro.rar


BERLAN BWIG 180 , Plazma DEDRA DESPi40, TMB-125, POWERMAT S-MAT 160

Offline



#40 09-08-2009 12:48:20

prezident
Člen
Místo: Brno
Registrovaný: 25-12-2008
Příspěvky: 228

Re: Soutěž o nejlepší amatérský invertor?

arno napsal(a):

....Amaterskym vývojárom držím palce, ak dokážete AC/DC invertor 160A 60% +pulz, nastavovanie hornej aj dolnej polvlny + DC za 5000kč, kupujem licenciu na výrobu smile

dolezelk napsal(a):

Nova verze vykonove casti stridace:
http://www.svarforum.cz/forum/uploads/t … 020370.jpg

Ta predtim vydrzela cca 70A a pak se jiz hodne zahrival plosnak, tahle uz byla testovana na 160A a v pohode. Uplne jsem predelal plosnak, 'vylepsil' 16mm2 medi a ovladani s ir2110 jsem udelal na zvlastni desce. Zkousel jsem 4 mm hlinik a parada, f= 160 Hz, strida cca 70% svarovani, 30% cisteni smile)

Paráda!!! To aby si Arno pomale chystal penízky na licenci, co? lol

Editoval prezident (09-08-2009 13:01:50)


MMA/TIG GAMA145 SVARBAZAR EDITION, HFU400 + WP17V, doplněn el.mg.v. předfuk dofuk
MIG/MAG BT-GW150, doplněn el.mg.v. předfuk dofuk
MMA/TIG Barevná krabice 200AC/DC

Offline



#41 09-08-2009 22:10:56

dolezelk
Člen
Místo: Brno
Registrovaný: 26-05-2009
Příspěvky: 78

Re: Soutěž o nejlepší amatérský invertor?

Uz chapu, proc se rika, ze aby to clovek umel s TIGem musi 10 let svarovat denne ....
Funguje to sice pekne, ale svarit k sobe dva hlinikovy profily je skutecne narocne. Navic by to chtelo pedal, proud bude treba zejmena u hliniku regulovat. Nejak jsem sva L profily k sobe svaril ale trvalo mi to tak pul hodiny a to byly 2mm, 25x25 .... parkrat jsem si pridal drat primo do elektrody, parkrat jsem se dotknul materialu, ztratil kontrolu nad lazni a udelal diru, atd ....
S Migovkou je hlinik mnohem jednoduzsi, ale s Tigem jsou ty svary mnohem peknejsi (pokud se mi  to teda zrovna nahodou povede, coz je tak jeden z 10)


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#42 10-08-2009 12:40:15

ezopaci
Člen
Registrovaný: 28-10-2008
Příspěvky: 107
Web

Re: Soutěž o nejlepší amatérský invertor?

Ohledne pedalu - ja uz mam pripravenou slapku od siciho stroje. :-) Ale budu ji muset uvnitr prestavet.
Snad je dost odolna (nejaky pertinax nebo tak).


Tomas
BauBau trafo + "lehky tuning" smile
https://photos.app.goo.gl/DKwMLQ0AUgSwuSsh2

Offline



#43 11-08-2009 19:51:34

Szabitch
Člen
Místo: Liberec(ko)
Registrovaný: 23-07-2009
Příspěvky: 501

Re: Soutěž o nejlepší amatérský invertor?

Pro vývojáře smile :  nebylo by lepší vyřešit nějaký menší potenciometr k hořáku a pak ho k obyčejnému hořáku dobastlit? smile jako je to např. na hořácích binzel atd? určitě by šlo nové tělo hořáku(ta část kde se drží) odlít z pryskyřice nebo vylaminovat do náké formy a zakomponovat tam tenhle regulační prvek smile


Migatronic PI 250 AC/DC
AlfaIn ATA 350 Puls 2 Mobil
Lorch Handy 180
Speedglas 9100XX, Speedglas 9100XX + cleanair

Offline



#44 11-08-2009 20:20:18

Bohouš
Člen
Registrovaný: 15-06-2007
Příspěvky: 325

Re: Soutěž o nejlepší amatérský invertor?

No podle mě, je nejlepší hýbat s hořákem co nejméně, protože to ovlivňuje kvalitu sváru. Sice se to zdá jako minimální pohyb, ale na vedení hořáku to má rozhodně vliv. Proto se dělají pedály smile


Svářeč (lepič) amatér MMA, MAG, TIG
KS 250R, KITIn 165, Gude 145+HFU 400
Maximal 2005 (MAG); TIG AC/DC 200A P
Plasma Berlan BPS40, autogen

Offline



#45 11-08-2009 20:28:47

Szabitch
Člen
Místo: Liberec(ko)
Registrovaný: 23-07-2009
Příspěvky: 501

Re: Soutěž o nejlepší amatérský invertor?

To určitě člověk se musí soustředit na svařování a ještě hýbání palce na potenciometru smile avšak taky to má něco do sebe smile


Migatronic PI 250 AC/DC
AlfaIn ATA 350 Puls 2 Mobil
Lorch Handy 180
Speedglas 9100XX, Speedglas 9100XX + cleanair

Offline



#46 12-08-2009 13:31:48

dolezelk
Člen
Místo: Brno
Registrovaný: 26-05-2009
Příspěvky: 78

Re: Soutěž o nejlepší amatérský invertor?

tak jsem si pozval hodne zkuseneho cloveka(duchodce) na vareni TIGem, aby odzkousel muj TIG AC. Nejdriv jsem ukazal moje pokusy, nacez malem smichy spadl ze zidle sad
No musim rict, ze takovy svary, ktere byl schopen vytvorit, jsem videl akorat na obrazku. Dostal jsem par cennych rad pro svarovani a mirne jsem se zlepsil, ale porad se mu nesaham ani po paty... Ted pracuji na ridicich obvodech pro puls, regulaci stridy, horniho a spodniho proudu , atd.
Deska uz je navrzena a ted se zrovna lepta. Vecer zacnou prvni pokusy a programem. Nakonec jsem zvolil dobre dostupnou ATmegu 644


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#47 12-08-2009 22:20:37

MiraGSX
Člen
Místo: Brno
Registrovaný: 03-08-2008
Příspěvky: 476

Re: Soutěž o nejlepší amatérský invertor?

dolezelk> No tak to je pěknej skok kupředu smile, měl bych otázku. Jaké používáš tranzistory pokud to není tajné či už se to neřešilo?
No kruci v těch mikrokontorlerech je hold budoucnost, taky bych měl prásknout do bot. Jak dlouho se orientuješ v tomhle oboru?

m.evil> Šikovná konstrukce smile


ISTP Kutil
WSME-200A AC/DC TIG; KITin 170 TIG LA; SioMIG 351
svářecí kabely do 160A; TIG hořák ESAB BTF 150 a ZHT-315 + čína (unknown); P600e

Offline



#48 13-08-2009 00:39:29

dolezelk
Člen
Místo: Brno
Registrovaný: 26-05-2009
Příspěvky: 78

Re: Soutěž o nejlepší amatérský invertor?

pouzivam HGTG20N60B3
Ted jsem si objednal 16ks HGTG20N60A4D, abych mohl na plnej proud bez obav + mel antiparalelni diody primo na IGBT a nemusel je mit zvlast.
Svarovani se venuji cca pul roku, Atmelum tak 5 let. Zrovna se mi podarilo sehnat atxmega128, takze si pak budu hrat smile Jedine , co mi ted bude chybet ke stesti je AVRSTK600, protoze na mem AVRSTK500 to uz neni podporovano. 200 Euro se mi ted nechce za tenhle development kit davat.


------------------------------------
Berlan BWIG180 & Bimax 4.195 + Amatersky Invertor s AC/DC TIG  smile

Offline



#49 13-08-2009 10:31:39

ezopaci
Člen
Registrovaný: 28-10-2008
Příspěvky: 107
Web

Re: Soutěž o nejlepší amatérský invertor?

Pres isp to nepobezi ? Debugger je pro sraby. :-)


Tomas
BauBau trafo + "lehky tuning" smile
https://photos.app.goo.gl/DKwMLQ0AUgSwuSsh2

Offline



#50 13-08-2009 11:35:42

ezopaci
Člen
Registrovaný: 28-10-2008
Příspěvky: 107
Web

Re: Soutěž o nejlepší amatérský invertor?

MiraGSX napsal(a):

dolezelk> No kruci v těch mikrokontorlerech je hold budoucnost, taky bych měl prásknout do bot. Jak dlouho se orientuješ v tomhle oboru?

Ono je to jine zacinani na jednocipu, pokud uz clovek neco kolem procesoru (libovolnych) zna a uplne jina drina pokud zacina od nuly.

Jinak dotazek - Mega644 ? Proc tyhlety "dela" ? Ja mam sranda svarecku i bootloaderem v Atmega8 a tusim ze v ni je jeste
pres 60% volnych. Strida a rizeni proudu uz nemuze zabrat vic jak 1K. Predpokladam ze pisete v Cecku, ne ?
Nebo pouzivate nejake special hw vymozenosti ?


Tomas
BauBau trafo + "lehky tuning" smile
https://photos.app.goo.gl/DKwMLQ0AUgSwuSsh2

Offline



Zápatí

REKLAMA na SvarFóru

O SvarFóru + Pravidla

Powered by PunBB

SVARFORUM diskusní fórum o svářečkách, svářečích a svařování kovů i plastů.
Ze skupiny SVARWEB - portál vašeho svařování.   2005 Notice: Use of undefined constant Y - assumed 'Y' in /DISK2/WWW/svarforum.cz/www/forum/footer.php on line 137  -  2019


Doporučujeme:  Dětské montérky a maskáče  ♦  Svářečky MIGO a ELDYS
