skrat ZU 315.21

Zdravím,
mám túto zváračku a niečo ju niekde zoskratovalo ako som jej počas zvárania pridal zo 150 na 280 A. Preto ,že som neelektrikár tak som sa rozhodol , že ju preskúšam empiricky a zistil som, že ak odpojím označený kontakt tak nevyrazí poistky a zváračka začne hučať. Je možné ešte túto závadu odstrániť alebo je už odpísaná a nemá význam sa ňou zaoberať.

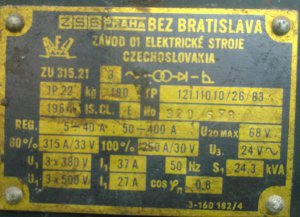

http://www.svarforum.cz/forum/uploads/thumbs/5293_dsc_0065.jpg[/url]

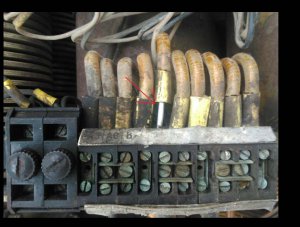

http://www.svarforum.cz/forum/uploads/thumbs/5293_dsc_0061.jpg

Offline



#2 05-02-2017 00:01:59

Joe66
Člen
Místo: Vranov nad Toplou-Presov
Registrovaný: 20-04-2010
Příspěvky: 969
Web

Re: skrat ZU 315.21

Ako vies,ze ju nieco zoskratovalo?  Daj to premerat niekomu kto vie opravit zvaracky a nepokusaj sa to opravovat a odpajat vodice stylom pokus a  omyl lebo narobis este vacsie skody smile


Kutil s.r.o.

Offline



#3 05-02-2017 11:50:21

aga1001
Člen
Registrovaný: 24-12-2013
Příspěvky: 35

Re: skrat ZU 315.21

Lebo vyrazilo istič  a keď odpojím ten spoj tak už nevyráža.  Je problém dať ju opraviť na blízku je len jeden macher a ten si účtuje iné sumy.  Už som do nej vrazil v priebehu troch rokov 150 eur.

Offline



#4 05-02-2017 15:12:03

Zdenek11
Člen
Místo: kousek od Brna
Registrovaný: 23-02-2010
Příspěvky: 1778

Re: skrat ZU 315.21

Jaká je velikost jističe, který vám to vyrazilo?

Offline



#5 05-02-2017 15:20:38

varok
Člen
Registrovaný: 20-11-2009
Příspěvky: 4527

Re: skrat ZU 315.21

Záleží hlavně v jakém je stavu svářečka celkově, co jste nechal za těch odhadem 4500,- kč opravovat a co je ten drát který odpojujete.
Podle mě je ten drát vývod některé z primárních cívek. Regulace proudu je asi odbočkami na primární straně pomocí několika odboček. Odpojením uvedeného drátu nejspíše odpojíte tu část vinutí, která je špatná, nebo v lepším případě máte moc slabé jističe, neutáhnou vám to a odpojením uvedeného drátu snížíte výkon svářečky.
Jestli je na svářečce uvedeno jištění max. 37A, tak jistič 32A je slabý.

Editoval varok (05-02-2017 15:22:50)


Telwin Bimax 4.195, Omicron GAMA 1900L HF
NEJSEM ELEKTRIKÁŘ!!!

Offline



#6 05-02-2017 15:58:49

Joe66
Člen
Místo: Vranov nad Toplou-Presov
Registrovaný: 20-04-2010
Příspěvky: 969
Web

Re: skrat ZU 315.21

Varok Zu ma myslim podobnu konstrukciu ako vtu- tyristorovy mostik a stym aj plynule nastavenie prudu,ze rozmyslam o akych odbockach tu pises ?  Mam este v dielni aj vtu a kamarat ma aj zu a na 32A istici sa to da spustit aj bez sofstartu aj zvarat s 4 elektrodou


Kutil s.r.o.

Offline



#7 05-02-2017 16:13:46

varok
Člen
Registrovaný: 20-11-2009
Příspěvky: 4527

Re: skrat ZU 315.21

Tuhle svářečku ale tu WTU 315 což je asi podobné jsme měli na učnáku ve sv. škole a v jedné firmě co jsem dělal. Nevím jak je to uvnitř, ale proč by bylo na cívce trafa tolik vývodů?


Telwin Bimax 4.195, Omicron GAMA 1900L HF
NEJSEM ELEKTRIKÁŘ!!!

Offline



#8 05-02-2017 16:28:59

Joe66
Člen
Místo: Vranov nad Toplou-Presov
Registrovaný: 20-04-2010
Příspěvky: 969
Web

Re: skrat ZU 315.21

Tu mas ej pekne popisany  rozdiel http://www.svarforum.cz/forum/viewtopic.php?id=1178


Kutil s.r.o.

Offline



#9 05-02-2017 16:40:55

varok
Člen
Registrovaný: 20-11-2009
Příspěvky: 4527

Re: skrat ZU 315.21

Aha, tak jsou jiné. To se potom omlouvám. Co jsme vždycky na učňáku ty WTUčka vyfoukávali bez krytu, bylo tam klasické třífázové trafo, usměrnovač, tlumivka a nějaká DPS. ZU bude asi tedy jiné.


Telwin Bimax 4.195, Omicron GAMA 1900L HF
NEJSEM ELEKTRIKÁŘ!!!

Offline



#10 05-02-2017 23:16:32

aga1001
Člen
Registrovaný: 24-12-2013
Příspěvky: 35

Re: skrat ZU 315.21

Ĺudia sme rôzni a tak iba so zapretim budem impertinentný. . Píšem k veci  ( všetky omáčky vynechávam ) a očakávam odpovede k veci čakám, že mi tu napíše znalec a nie väčší amatér ako som ja. Ak sa nenájde macher tak nič sa nedeje. Preto je mi nepríjemné ak sa tu niekto zosmiešňuje.

Zdenek11 napsal(a):

Jaká je velikost jističe, který vám to vyrazilo?

Offline



#11 05-02-2017 23:21:25

aga1001
Člen
Registrovaný: 24-12-2013
Příspěvky: 35

Re: skrat ZU 315.21

To sú začiatky a konce cievok. Na ostatné  neodpoviem lebo si nepamätám a tie ďaľšie otázky považujem za bezpredmetné. Prípájam foto pre lepší prehľad.

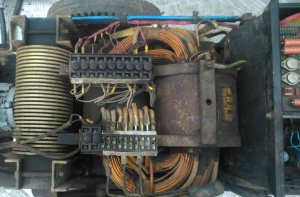

http://www.svarforum.cz/forum/uploads/thumbs/5293_dsc_0059.jpg

varok napsal(a):

Záleží hlavně v jakém je stavu svářečka celkově, co jste nechal za těch odhadem 4500,- kč opravovat a co je ten drát který odpojujete.
Podle mě je ten drát vývod některé z primárních cívek. Regulace proudu je asi odbočkami na primární straně pomocí několika odboček. Odpojením uvedeného drátu nejspíše odpojíte tu část vinutí, která je špatná, nebo v lepším případě máte moc slabé jističe, neutáhnou vám to a odpojením uvedeného drátu snížíte výkon svářečky.
Jestli je na svářečce uvedeno jištění max. 37A, tak jistič 32A je slabý.

Editoval aga1001 (05-02-2017 23:28:28)

Offline



#12 05-02-2017 23:47:00

Sender
Člen
Registrovaný: 21-04-2008
Příspěvky: 700

Re: skrat ZU 315.21

Taky si myslím (jak píše varok),že je ten vodič jeden konec jedné z primárních cívek trafa.Bylo by třeba proměřit.Škoda že není víc fotek (i z boku trafa).

Offline



#13 06-02-2017 05:20:04

varok
Člen
Registrovaný: 20-11-2009
Příspěvky: 4527

Re: skrat ZU 315.21

Sice je trafo nějaké zvláštní konstrukce, ale princip je podle mě stejný jako u obyčejného trafa.
Zkuste napsat panu Štěpánkovi, ten se zabývá takovými svářečkami a dejte vědět jak to dopadlo. Je na stránkách svarecky.com


Telwin Bimax 4.195, Omicron GAMA 1900L HF
NEJSEM ELEKTRIKÁŘ!!!

Offline



#14 06-02-2017 05:23:09

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3061

Re: skrat ZU 315.21

Varok nemyslí , varok jako obvykle plácá a neví o čem . Svářet pořádně neumí , ale do elektriky by se cpal . Odpojit usměrňovač , zapnout .

Offline



#15 06-02-2017 14:59:55

aga1001
Člen
Registrovaný: 24-12-2013
Příspěvky: 35

Re: skrat ZU 315.21

Myslíš odpor ?  Lebo keď som to presvecoval - prezváňal tak tie kontakty svietia každý s každým. Potrebujem radu čo merať .

Sender napsal(a):

Taky si myslím (jak píše varok),že je ten vodič jeden konec jedné z primárních cívek trafa.Bylo by třeba proměřit.Škoda že není víc fotek (i z boku trafa).

Editoval aga1001 (06-02-2017 15:01:04)

Offline



#16 06-02-2017 15:06:11

aga1001
Člen
Registrovaný: 24-12-2013
Příspěvky: 35

Re: skrat ZU 315.21

Chlapi to je tu len zraz amatérov a žiadny fachman sa tu nenájde?  nikto ešte nenapísal k veci  tá mašina to je starý komančovský stroj Som teda prekvapený, že je o ňom veľmi málo zmienok a preto som ho považoval za spoľahlivý. Chybou bolo , že som pri jeho zaťažený pridal 130 A.

Editoval aga1001 (06-02-2017 15:07:38)

Offline



#17 06-02-2017 15:08:52

aga1001
Člen
Registrovaný: 24-12-2013
Příspěvky: 35

Re: skrat ZU 315.21

Odpojiť usmerňovč znamená odpojiť diódy?

bobobo napsal(a):

Varok nemyslí , varok jako obvykle plácá a neví o čem . Svářet pořádně neumí , ale do elektriky by se cpal . Odpojit usměrňovač , zapnout .

Editoval aga1001 (06-02-2017 17:00:12)

Offline



#18 06-02-2017 15:13:54

varok
Člen
Registrovaný: 20-11-2009
Příspěvky: 4527

Re: skrat ZU 315.21

bobobo napsal(a):

Varok nemyslí , varok jako obvykle plácá a neví o čem . Svářet pořádně neumí.

Však bobobo taky ne. Tak nevím do koho tady tlačí. COčkem umím dobře a to mi stačí.

Zase jeden příspěvek o ničem. Raději jste měl poradit!

Editoval varok (06-02-2017 15:15:59)


Telwin Bimax 4.195, Omicron GAMA 1900L HF
NEJSEM ELEKTRIKÁŘ!!!

Offline



#19 06-02-2017 17:05:47

aga1001
Člen
Registrovaný: 24-12-2013
Příspěvky: 35

Re: skrat ZU 315.21

Určite ma chuť a čas sa zabávať so starou šunkou.  Celé roky čaká kým sa mu ozvem.

varok napsal(a):

Sice je trafo nějaké zvláštní konstrukce, ale princip je podle mě stejný jako u obyčejného trafa.
Zkuste napsat panu Štěpánkovi, ten se zabývá takovými svářečkami a dejte vědět jak to dopadlo. Je na stránkách svarecky.com

Offline



#20 06-02-2017 17:14:22

Joe66
Člen
Místo: Vranov nad Toplou-Presov
Registrovaný: 20-04-2010
Příspěvky: 969
Web

Re: skrat ZU 315.21

Praveze tento pan Stepanek sa specializuje aj na stare zvaracky-ze mu zavolaj  a mozno ti poradi lebo nie vsetko sa da cez telefon zdiagnostikovat alebo Je tu este na fore opravar Styles tak mozno sa ozve smile


Kutil s.r.o.

Offline



#21 06-02-2017 22:55:46

aga1001
Člen
Registrovaný: 24-12-2013
Příspěvky: 35

Re: skrat ZU 315.21

Veď ja potrebujem len aby mi niekto múdry povedal aké hodnoty je potrebné odmerať pre určenie skratu či stačí prezvonenie lebo tam komunikuje každý kontakt s každým alebo je potrebné namerať určité hodnoty odporu .  Tak sa mi vidí, že na to prídem sám skôr ako tu dočkám  na slovo fachmana.  Teda ak idem na to s rozumom tak jediné čo môžem merať je odpor, ale neviem v akom rozmedzí s mám pohybovať.

Joe66 napsal(a):

Praveze tento pan Stepanek sa specializuje aj na stare zvaracky-ze mu zavolaj  a mozno ti poradi lebo nie vsetko sa da cez telefon zdiagnostikovat alebo Je tu este na fore opravar Styles tak mozno sa ozve smile

Offline



#22 06-02-2017 23:04:52

bourač
Člen
Místo: Doksy, Máchovo jezero
Registrovaný: 01-06-2009
Příspěvky: 3011
Web

Re: skrat ZU 315.21

změřil jsi to nosem? - normálně si k tomu čuchni smile podle fotek bych řek že je to normálně spálený, vyhořelý, mezizávitové zkraty. Asi se to blbě chladilo. Oprava převinutím trafa.
Sorry že se do toho montuju - taky nejsem elektrikář ani to nemusím mít napsané v popisu smile


Likvidace ocelových konstrukcí. Excelentní paliči železa.

Offline



#23 07-02-2017 00:01:44

Sender
Člen
Registrovaný: 21-04-2008
Příspěvky: 700

Re: skrat ZU 315.21

Mezizávitový zkrat těžko změříš.Nejjednodušší je to řešit vylučovací metodou.Takže od začátku:
1)změřil bych,jestli jdou na svorkovnici všechny tři fáze.
2)na primární straně trafa bejvají kondenzátory.Změřil bych jestli nejsou ve zkratu
3)odpojil bych usměrňovač a zkusil zapnout (pokud vyletí jistič,je na trafu mezizávitovej zkrat).Pokud je jistič OK,tak bych pokračoval bodem 4
4)proměřil bych diody a tyristory na výstupu trafa (dle popisu to má mít polořízenej usměrňovač)

Offline



#24 07-02-2017 06:53:38

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3061

Re: skrat ZU 315.21

Štěpánek je servisák za velké prachy . Nikdy nikomu nic neporadil . Ano , své vědomosti ti za těžké prachy prodá . Je to jen normální konstatování . Já bych toto neuměl , proto nepodnikám . No a sender se dostal tam , co jsem ti dávno napsal .

Offline



#25 07-02-2017 09:37:19

aga1001
Člen
Registrovaný: 24-12-2013
Příspěvky: 35

Re: skrat ZU 315.21

Ďakujem, fakt konkrétna rada a myslím, že Jej aj rozumiem. Tri fázy idú na svorkovnicu a na ne je napojených tých desať kontaktov s cievok . Kondíky som našiel a sú prasknuté obaly takže  asi nejaký problém bude v nich. Ďalej to budem riešiť keď sa ku tomu dostanem a dodám aj foto.

Sender napsal(a):

Mezizávitový zkrat těžko změříš.Nejjednodušší je to řešit vylučovací metodou.Takže od začátku:
1)změřil bych,jestli jdou na svorkovnici všechny tři fáze.
2)na primární straně trafa bejvají kondenzátory.Změřil bych jestli nejsou ve zkratu
3)odpojil bych usměrňovač a zkusil zapnout (pokud vyletí jistič,je na trafu mezizávitovej zkrat).Pokud je jistič OK,tak bych pokračoval bodem 4
4)proměřil bych diody a tyristory na výstupu trafa (dle popisu to má mít polořízenej usměrňovač)

Offline
