Tak tu sedím a hltám vaše vzácné informace a pomalu mi asi svítá v hlavě tak že to moje trafo dodělám-přepínač odboček  soft start a zakryju mu vnitřnosti ale hlavně asi budu muset udělat něco s tou tlumivkou bo se mi špatně zapaluje oblouk a občas to i zhasne doufám že se to aspoň trochu povede protože jak vidím tak to není zrovna sranda.Ještě  se do obvodu zapojuje kondik zlepší to kvalitu oblouku?Nějaké kondenzátory mám a návodů a schemat je tu v tomto směru hodně.Co se CO2 týče tak mám zatím favorita Jasic při mých finančních možnostech a mých potřebách naprosto dostačující.Chobola má pobočku i v  Olomouci a jestli zajišťuje i servis tak asi není co řešit.Děkuji Vám za vaše rady a vzácný čas kterého je tak málo

Příklad malé tlumivky pro MMA je http://www.svarbazar.cz/phprs/view.php? … 2007080201
Zde je proud kondenzátory dost omezený velkým množstvím tenkých závitů, proto je použit levnější kondenzátor než zde pro MAG/MIG http://www.svarforum.cz/forum/viewtopic … 55&p=7  příspěvek #162  - je to kond RIFA.

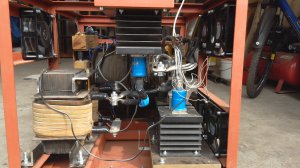

Ano na obrázku je klasická tlumivka, jen mně připadá, že mezera je na 180A malá, nebo je mezera i na druhé straně?

Je možné urobiť tlmivku aj na jadre EI s tým, že sa použijú iba plechy E. Vyjde síce o niečo väčšia tlmivka, ale sa nepresýti. Mne sa najviac osvedčila trafo-tlmivka, kde tenšie vinutie ø 1,6 mm je zapojené do cesty nabíjania kondenzátora z pomocných diód a hlavné vinutie je pripojené na výstup hlavného mostíka z výkonových diód. Ešte som na hlavnom vinutí urobil odbočku, takže pre zemniace kliešte mám 2 výstupy.

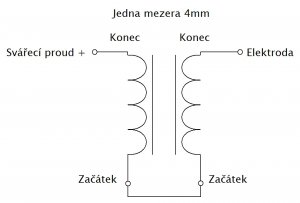

Ty 4 mm mezera možná stačí, chtělo by to asi přepočítat, ale zas tak dramaticky přesné to být nemusí.
Propojení vinutí na sloupcích není jednoznačné, záleží i na směru vinutí, nejenom na začátcích a koncích. Kdyby ale zapojení bylo špatně, indukčnost by byla teoreticky nulová a zřejmě by nešlo vůbec svářet, ani zapálit oblouk.
Kdyby indukčnost byla velká, lepší, než jednu cívku, by bylo zapojit obě paralelně pro snížení ztrát činným odporem = menší tepelné ztráty.
Každopádně optimální by bylo sehnat někoho, kdo má měřič indukčnosti a bylo by hned jasno. Indukčnost má být 1 - 4 mH, ta moje má 2,3 mH a jede to perfektně.
Já jsem dal hned za diody kondenzátor, myslím 470uF/160V, subjektivně se trochu zlepšilo zapalování oblouku, ale jede to i bez něho.
Edit.: byl jsem se podívat, tu mezeru mám asi 5mm, čili reálná výpočtová je 10 mm. Počítáno to bylo do 130A, na 3,2 elektrodu.

Editoval Zdenek11 (19-08-2017 16:15:04)

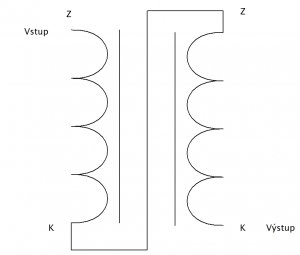

Jesli je vinutí na obou sloupcích správně zapojené? Já si vždy představím že to jádro narovnám a musí to být navinuto ve stejném směru.

Jestli jste myslel mně, tak s těmi svařovacími mašinkami zkušenosti nemám, to jsou tady jiní odborníci. Určitě vám někdo poradí.

Oba stroje jsou poměrně slušné a velice dobře svařují. Jasic je trochu robusnější konstrukce a při dodržení určitých banálních zásad, jako je pečlivě dotažený eurokonektor hořáku a bajonetů u kabelů je to svářečka na velice dlouhou dobu, i do těch nejhorších podmínek. S PFC mám poněkud špatné zkušenosti, je to zdroj častých poruch. Dobře svařující svářečka se obejde i bez této vychytávky obejde.

Chtěl jsem se po vás pane Zdenál poohlédnout a vy jste si mě našel dřív.Děkuji vám za odpověď a ještě bych toho zneužil a na něco  se vás zeptal tak že Když vezmu v úvahu že u  Pegase je PFC na prd a jsou problémy s kladkou tak asi bude Jasik výtěz.A jestli jsem dobře četl tak srarší typ J35 by měl být solidnější ale pokud ho neseženu tak neprohloupím ani s  N219? A jestli by se něco pokazilo tak prý servis zajišťuje Chobola nebo víte ještě o někom v republice kdo by tohoto krasavce spravil?
