#326 05-07-2017 09:57:39

Hanz500
Člen
Registrovaný: 03-07-2017
Příspěvky: 7

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Reseni by tedy melo byt vymenit rele? Myslel jsem, ze pokud je spatne, tak by to blblo porad a ne jen po zahrati...

Offline



#327 05-07-2017 10:25:19

senior
Člen
Registrovaný: 14-10-2011
Příspěvky: 979

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Určiť diagnózu si musíš sám. Ak je relé zopnuré, tečie do trafa šťava. Ak to nerozoznaš sluchom, možno pomôže planžeta, alebo plátok do pílky. Ak je relé rozopnuté, musí to byť iba zbytkový náboj.

Offline



#328 05-07-2017 15:13:07

Hanz500
Člen
Registrovaný: 03-07-2017
Příspěvky: 7

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Zkusim to teda poslechnout a uvidim, ale snad to bude to rele, nechce se mi ji vozit na reklamaci.

Offline



#329 14-11-2017 21:57:26

raolsa
Člen
Registrovaný: 03-01-2015
Příspěvky: 14

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Ahoj, potřeboval bych pár rad. Vzhledem k tomu, že jsem svářečku půjčil a podle hesla "Chceš-li míti něco fuč, tak to pujč" se mi vrátila ve stavu, že téměř nefunguje posuv a bylo zapečené spínací relé. Tak jsem se rozhodl, že ji trochu potuním. No přečetl jsem celé toto vlákno, ale většina odkazů již nefunguje a tak potřebuji potvrdit nebo upřesnit co mám koupit.

Posuv - Ten už jsem koupil (jinde a za jinou cenu) https://www.naraditechnik.cz/prislusens … -rolky-2ra  Snad to byla správná volba.

Řídící desku bych zvolil KTC112 http://www.gamasvar.cz/1970-plosne-spoj … cb-ktc112/

Trafo - http://www.gamasvar.cz/1975-trafa-a-tlu … jeci-80va/ Stačí tohle, nebo to chce něco jiného?

Stykač - http://www.gamasvar.cz/11012-prepinace- … -7-5kw-3f/ Je vhodný, nebo taky radši něco jiného?

Co dalšího bych ještě mohl potřebovat? Nějaké pojistky, kondíky, ...?

Zapojení podle tohoto schématu tedy funguje?

http://www.svarforum.cz/forum/zobrobr.p … jistky.jpg

Díky Radek

Editoval raolsa (14-11-2017 22:21:12)

Offline



#330 14-11-2017 22:29:10

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3589

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Dily  jsou v pořadku, jeste budete potřebovat 2  pojistkove pouzdra na primarni stranu napajeciho trafa a to stačí 0.63A nebo 630 miliamper a na sekundarni stranu trafa je zapotřebí dat pojistku 3.15A aby se ochranila řídící jednotka Ktc 112 stykač stací doporucuji všechy 3 faze propojit klemou zabráni se opalovaní kontaktu stykače ješte bych doplnil elektroventil plynu koupite vestejnem obchodě jako podavač a taky bych tam zrovna koupil eurokoncovku a novy hořák ať ta předelavka  je komplet abyto stalo zato kondíky to je až na vašem zvažení jek to bude vařit.. schema je taky v pořadku..

Editoval alll (14-11-2017 22:32:28)


TIGER 205  / BINZEL MB 24/gama 160

Offline



#331 15-11-2017 04:44:24

raolsa
Člen
Registrovaný: 03-01-2015
Příspěvky: 14

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Díky za odpověď, ventil a eurokoncovku s hořákem již mám zabudované z dřívějška. Ptal jsem se na zapojení někde výše, myslím strana 11, tohoto vlákna. Nebylo by lepší zapojit ventil jinak? Na schématu totiž chybí. Mám ventil na 24V.

Offline



#332 15-11-2017 14:52:54

mirakoci
Člen
Registrovaný: 12-07-2016
Příspěvky: 46

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

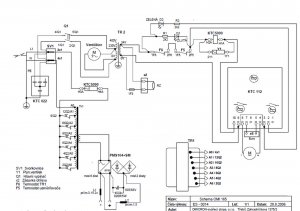

Pokud použiješ desku KTC 112 doporučuji zapojit podle tohoto:http://www.svarforum.cz/forum/uploads/thumbs/7320_2017-01-31_051226_a.png
Najdeš to i na stránkách Gamasvaru ve schématech.Stykač a plynový ventil by měl být na střídavé napětí.

Offline



#333 15-11-2017 23:47:14

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3589

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

raolsa napsal(a):

Díky za odpověď, ventil a eurokoncovku s hořákem již mám zabudované z dřívějška. Ptal jsem se na zapojení někde výše, myslím strana 11, tohoto vlákna. Nebylo by lepší zapojit ventil jinak? Na schématu totiž chybí. Mám ventil na 24V.

ventil a stykač se zapojuji paravelně lze i za sebou tomam vyzkoušeno..


TIGER 205  / BINZEL MB 24/gama 160

Offline



#334 16-11-2017 04:53:58

raolsa
Člen
Registrovaný: 03-01-2015
Příspěvky: 14

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Takže jestli tomu dobře rozumím, tak povedu drát z č. 10 ktc112 do ventilu a z ventilu do stykače.

Včera mi přišel ten posuv. Je to macek proti tomu původnímu. Začal jsem ho montovat do mašiny a zjistil jsem, že budu muset všechno předělat a posunout eurokoncovku asi o 2cm výše, páč se mi motor posuvu dotýká tlumivky. :-( Doufám, že se mi to tam všechno vejde.

Offline



#335 16-11-2017 08:30:56

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3589

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

ano motar tam vejde jen se musi otočit smerem dolu a možna prořezat středova stena nekde tam mam fotku..


TIGER 205  / BINZEL MB 24/gama 160

Offline



#336 16-11-2017 14:46:52

raolsa
Člen
Registrovaný: 03-01-2015
Příspěvky: 14

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Jj fotku jsem viděl, středovou stěnu upravil, ale stejně se mi tam ten motor nechce vejít, aby bylo podavač rovně. Musel bych ho trochu natočit a to se mi nelíbí, mohlo by to časem sednout zpátky, motor by se dotknul tlumivky a neštěstí by bylo hotovo. Takže radši to celé posunu nahoru. Však to není tolik práce. Taky ještě musím vymyslet kam dám trafo a stykač. Uvidím az mi ty věci přijdou.

Offline



#337 16-11-2017 21:57:22

alll
Člen
Místo: ...
Registrovaný: 12-09-2009
Příspěvky: 3589

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

trafo jsem vždy montoval na zadni stěnu vedle ventilatoru ktery jsem taky daval novy napajeni trafa se použilo vždy od ventilatoru z puvodni elektro instalace pak už jen přidat novou instalaci podle schematu omi 165 s jednotkou ktc 112 jajsem vtom mem einhelu použil podavač prodavany v eshopu  AEK  podavač z malym motorem stalo to prachy , ale dodnes to funguje bezchbně človeku ktery to odemne koupil tak si pochvaluje jak stroj funguje.. taky jsem musel vymislet jak ten podavač tam napasuji taval jsem zanej nejaky izolačni papir co se používa na opravu a převíjení transformatoru..


TIGER 205  / BINZEL MB 24/gama 160

Offline



#338 26-11-2017 16:11:36

raolsa
Člen
Registrovaný: 03-01-2015
Příspěvky: 14

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Tak mám smontováno. Nakonec se mi tam ten posuv vešel, takže pozici eurokoncovky jsem nemusel upravovat.
Co se týče zapojení tak ventil plynu jsem musel zapojit paralelně ke stykači, protože při zapojení do série mi to spínalo jenom ventil, ale stykač už ne.
Pak mám stejný problém jako davidpan a to, že mi hoří pojistky za za cn3. Přemýšlím jestli by ta pojistka neměla být až za odbočkou k primáru trafa a ne ještě před ní. Vyplácal jsem na to všechny pojistky co jsem měl k dispozici. Nejdřív ty 0,63, ty nešly ani při chodu na prázdno, a pak jsem tam dal 3,15, ta to na prázdno udržela, ale při sváření po chvíli taky rupla. Na zkoušku jsem to zatím přemostil, svářečka sváří, ale nelíbí se mi to.

Editoval raolsa (26-11-2017 16:13:38)

Offline



#339 26-11-2017 18:25:06

raolsa
Člen
Registrovaný: 03-01-2015
Příspěvky: 14

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

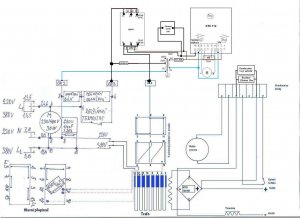

Tak jsem to ještě upravil a tady je upravené schéma se změnou umístění pojistky 630mA a je doplněn plynový ventil.

http://www.svarforum.cz/forum/uploads/thumbs/6131_einhell_190d_schema_trafo_stykae_ktc112_ventil_pojistky.jpg

Divný, že se mi ten obrázek tak zmenšil, že skoro není poznat co jsem tam upravil a přitom jsem jenom trochu předělal původní obrázek.

Editoval raolsa (26-11-2017 18:34:20)

Offline



#340 03-12-2017 20:54:40

raolsa
Člen
Registrovaný: 03-01-2015
Příspěvky: 14

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Mám ještě dotaz, je normální že když pustím tlačítko hořáku tak to chvilku trvá než cvakne stykač a přestane vylézat drát? Není to moc, ale drát stihne vylézt z hubice tak 1cm. Na svářečce co máme v práci to nedělá, prostě když pustím tlačítko tak hned cvakne stykač a drát přestane lézt.

Offline



#341 03-12-2017 22:28:44

varok
Člen
Místo: Havířov
Registrovaný: 20-11-2009
Příspěvky: 5496

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

To je způsobeno tím, že ten větší motorek podavače má určitou setrvačnost. Pokud nebude mechanicky nebo elektronicky bržděn, pojede to takhle vždy.


Omicron GAMA 1900L HF; Omicron GAMASTAR 176L
NEJSEM ELEKTRIKÁŘ!!!

Offline



#342 04-12-2017 04:39:50

raolsa
Člen
Registrovaný: 03-01-2015
Příspěvky: 14

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

V tom to asi nebude. Setrvačnost motorku přece nemá vliv na sepnutí stykače. Jak jsem psal, i ten stykač cvakne se zpožděním.

Offline



#343 04-12-2017 07:18:26

bobobo
Člen
Registrovaný: 20-08-2009
Příspěvky: 3186

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Píšeš stykač . Takže ho máš za origorelé ? Starší stykač může magneticky lepit . Pro jistotu rozmontovat a vyčistit do lesku styčné plochy jádra . Nebo jsou i takové typy , u kterých je to konstrukčně dáno .....

Offline



#344 04-12-2017 20:57:17

raolsa
Člen
Registrovaný: 03-01-2015
Příspěvky: 14

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Všechny komponenty jsou nové - viz. výše.
Když jenom cvaknu krátce pistolí tak to neudělá, jenom při delším svaru. Jako by jednotka přerušila proud do stykače se zpožděním.

Offline



#345 02-05-2020 20:49:06

NIKITA54
Člen
Registrovaný: 02-05-2020
Příspěvky: 1

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Mám takový problém z Einhell BT-GW 190 D,koupil jsem ji z poruchou zapečeného
drátu v trysce a nešlo vůbec nic,po přečtení fora jsem zjistil že to může bít relé,vyměnil jsem ho a rozběhl se jen ventilátor který také nešel,pojistky jsou OK
ještě mám podezření na grécák,ten vyřešim v pondělí,byl bych rád za každou radu
a hlavně jsem nesehnal nikde jaké hodnoty naměřit např na tištáku nebo na výkomovém usměrnovači popř. přepínač atd.Dík za každou radu.

Offline



#346 29-06-2020 00:10:29

jogi24
Člen
Registrovaný: 10-08-2007
Příspěvky: 144

Re: Einhell CO2 - BT-GW 190 D doporučení a nutnost

Dobry den panoveeee.
TAk po dlhsom case som tu a chcem Vas tu poprosit o radu.
Dostala sa mi do ruky zvaracka Einhell Euro SGA 190/3 turbo. Mal ju doma nejaky kutil,co sa snazil tuto zvaracku -neviem co s nou vlastne chcel robit....... Manik prisiel s nou, ze zvara strasne silno na vsetky stupne-neda sa regulovat prud...
Prisla ku mne zo zapojenou 4kolikovou zastrckou: hnedy L1,cierny L2,modryL3...  Je jasne, ze modry mal byt nulak.
Po zapojeni modreho na nulak, zvaracka po prepnuti prepinaca volby napetia dolava prepina krasne stupne prudu. Ale po prepnuti prepinaca napetia do pravej strany mi v polohe hodnoty prudu 8 vyhodi istic. V 7micke sice ide ,ale zda sa mi akoby to trafo trpelo pretazovanim. Vpada to tak,ze sa s tym prepinacom, alebo zapojeni vyvodov niekto hral a zapojil to zle.
Viete mi prosim niekto poradit ako ma byt prepinac prudu 1-8 zapojeny? Nemate niekto schemu? Dost by pomohla. Ako si mam vysvetlit symboliku predneho panela?
https://www.elektroda.pl/rtvforum/topic … #gallery-1
Mate niekto tuto zvaracku? Prosim poradte mi.
DAKUJEM

Offline
